教程：添加尺寸和公式以控制设计
在此教程中，您将学习如何计算传动皮带的周长，以及如何放置标注。
打开练习文件
- 打开 ..\Program Files\NDS\Tiangong 2024\Training\Seddbgs.dft。
- 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令
。 - 在另存为对话框中的文件框中，将零件保存为新名称或保存到新位置，以便使其他用户可以完成此练习。
观察 2D 草图
当创建 2D 设计以使用工程计算工具进行评估时，建议设置保持关系选项，并使用驱动尺寸和几何关系来完全约束 2D 设计。
在评估过程中，受完全约束的设计的表现更加可预测。该文档中的 2D 几何元素是受完全约束的。
要为设计中的变量定义规则，可考虑使用变量规则编辑器对话框，该对话框可在变量表上调用。定义规则可确保快速计算出有效的解并避免无效的解。对于本教程来说，将为关键驱动尺寸定义变量限制。
通过进行有效的图层管理，您可以更轻松地管理草图中的各种元素。
有关尺寸标注、几何关系、变量和使用图层方面的更多信息，请参见帮助文档。
有兴趣了解如何使用变量和变量规则编辑器对话框的 3D 用户可以从“在零件模型中使用变量”教程获得帮助。
设置关系选项
在本教程中将保持关系，但没有显示几何关系手柄。
-
选择草图选项卡→相关组→保持关系
。天工 CAD 会高亮显示此命令按钮。
- 确认观阅草图关系选项已清除：
。清楚观阅草图关系选项，关系手柄则不显示在图纸页上，屏幕显示更整齐。
显示图层页面
使用图层页面可新建图层，指定活动图层，并根据它们所在的图层来显示和隐藏元素。图层页面上的符号可指示某图层是否为活动的，显示还是隐藏的，以及该图层上是否存在元素。
为了方便管理该设计中元素的显示，在该文档中创建了多个图层。
-
选择工具选项卡→选择组→选择
。 - 在应用程序窗口右侧，单击图层选项卡
。
在接下来的几步中，将隐藏带轮圆和带轮的尺寸，并激活一个特定的图层。创建元素时，天工 CAD 会将其置于活动图层上。
隐藏带轮尺寸图层
- 在图层页面上，单击名为 PulleyDims 的图层。
- 在图层窗格中，单击隐藏图层
。天工 CAD 会隐藏带轮尺寸，如图所示。其余的尺寸则在另一个图层上。
隐藏带轮圆图层
- 在图层页面上，单击名为PulleyCircles 的图层。
- 在图层页面上，单击隐藏图层按钮
。
天工 CAD 会隐藏带轮圆，如图所示。其余的元素表示带轮系统中的传动皮带。
将面积图层设为活动图层
- 在图层页面上，将光标定位在名为Area的图层上，如图所示，然后双击以将Area图层设为活动图层。
该图层旁边的符号发生变化，图层名称变成粗体，表示面积图层现在是活动图层。
准备创建面积对象
在接下来的几步中，将使用面积命令为表示传动皮带的直线和圆弧创建一个面积对象。
面积对象储存着封闭元素的面积属性。创建面积对象时，天工 CAD 还会计算周长属性。
-
选择测量与检查选项卡→评估组→面积
。 - 在面积命令条上，确保
创建面积选项处于高亮显示状态。
定义面积对象
- 将光标定位在表示传动皮带的封闭形状内，然后单击。
天工 CAD 会更新显示，如图所示。当前的面积值附在光标上，并且封闭形状内的颜色将会变化。
- 在面积命令条上，单击接受
。天工 CAD 会再次更新显示。
保存文件
- 在应用程序窗口左上部的快速访问工具条中，单击保存
。
定义标注属性

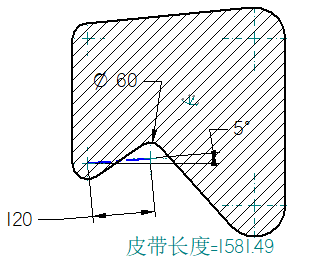

在接下来的几步中，将创建标注，如上图所示。标注值将与面积对象的周长属性相关联，后者显示当前皮带长度。
对带轮和传动皮带系统进行设计更改时，标注中的周长值将自动更新以显示当前皮带长度。
-
选择草图选项卡→注释组→标注
。 - 在标注属性对话框，如果预览页打开，则单击对话框底部的预览按钮将其关闭。
- 在标注文本框中，键入皮带长度=，如图所示。
- 单击属性文本按钮
。
定义属性文本
- 将对话框的第一个选项设为活动文档中的变量。
- 在属性列表中，选择周长条目。
Note:周长条目前的变量号在您的计算机上可能不同。
- 单击选择。
天工 CAD 会在属性文本框中显示周长属性的属性文本。
Note:属性文本框中的变量号可能不同。
关闭对话框
- 在选择属性文本对话框中，单击确定。
天工 CAD 会更新标注文本。
Note:标注文本中的变量号可能不同。
- 单击确定。
放置标注
- 在标注命令条上，确保清除指引线选项。
- 将光标定位在图形窗口内，位置大致如图所示，然后单击以放置标注。
天工 CAD 显示标注。
- 要结束标注命令，请按Esc键。
保存文件
- 在快速访问工具条上，单击保存。
在下一个任务中，将显示滑轮圆图层，并更改尺寸的显示。
