装配环境

天工 CAD装配环境中的 2D 装配草图功能支持以装配为中心的设计。该功能允许您在装配文档中草绘 2D 元素。可包含装配草图几何图形构造或编辑 3D 零件。

装配环境允许您在零件之间创建装配关系。在设计开发期间会自动保持这些关系，以保留您的设计意图。例如，在重合两个零件面后，无论修改哪一个零件，它们都保持重合状态。在设计开发期间，天工CAD 会自动保持这些关系。

路径查找器选项卡简化了装配视图中的操作。路径查找器是用于导航装配模型的工具。路径查找器以大纲格式包含了装配各部件的文本和符号表示以及各部件之间的关系。可使用路径查找器来查找和激活构成装配的零件和关系并控制其显示。路径查找器为设计师和工程师提供了整洁的装配视图环境，并提供了用于高效处理装配的工具。对于主要任务是对装配进行管理的项目经理，这也是一个很有用的工具。

快速选取工具是一个独特的选择工具，借助于该工具，在复杂装配中定位零件和子装配会变得非常容易。当将光标移到密布零件的区域上时，光标将显示一个提示 (A) 以让您知道可以使用快速选取工具。

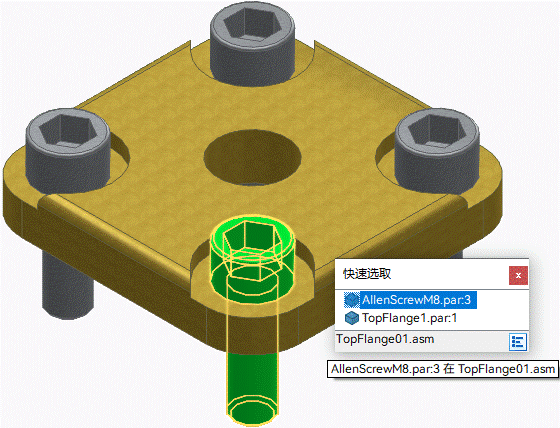

通过单击快速选取提示上指示的鼠标键，可在光标邻近位置显示动态列表，其中带有与每个零件对应的条目。让光标越过这些条目将高亮显示每一个相关零件，即使这些零件在视图中并不可见。单击一个条目可选择相关的零件。

天工 CAD 提供的干涉分析用来验证空间是否被多个实体所占用。如果检测到干涉，您可以使用某种方法中来分析结果，如创建 ASCII 报告文件、显示干涉体积以及高亮显示相互干扰的零件。

天工 CAD 提供了一组强大稳定的在项目生命周期内管理文档的功能。文档属性决定了跟踪与维护操作都十分方便。您可以将文档保存为备选格式，也可以从其他系统导入文档。您可以很容易地创建零件明细表、材料的分解清单以及其他类型的报告。文档发送和状态设置使得在复查与批准周期内进行版本控制成为可能。

天工 CAD 允许创建爆炸图，同时保持装配结构和零件间的关系。您可以让系统在一个定义方向上自动分解装配，然后根据需要手动移动并定位零件。
