多个监视器的浮动图形窗口

使用 天工 CAD 浮动窗口

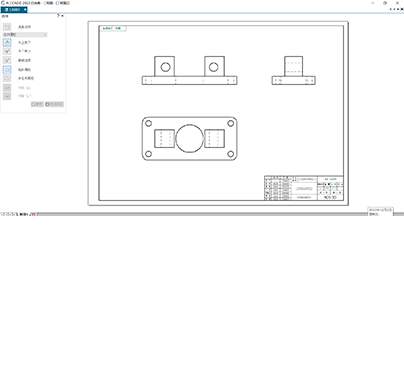

可以从主应用程序框架将 天工 CAD 图形窗口或工程图文档拆离。 拆离后，可以将窗口定位在同一监视器上的所需位置，也可以将窗口移至其他监视器。

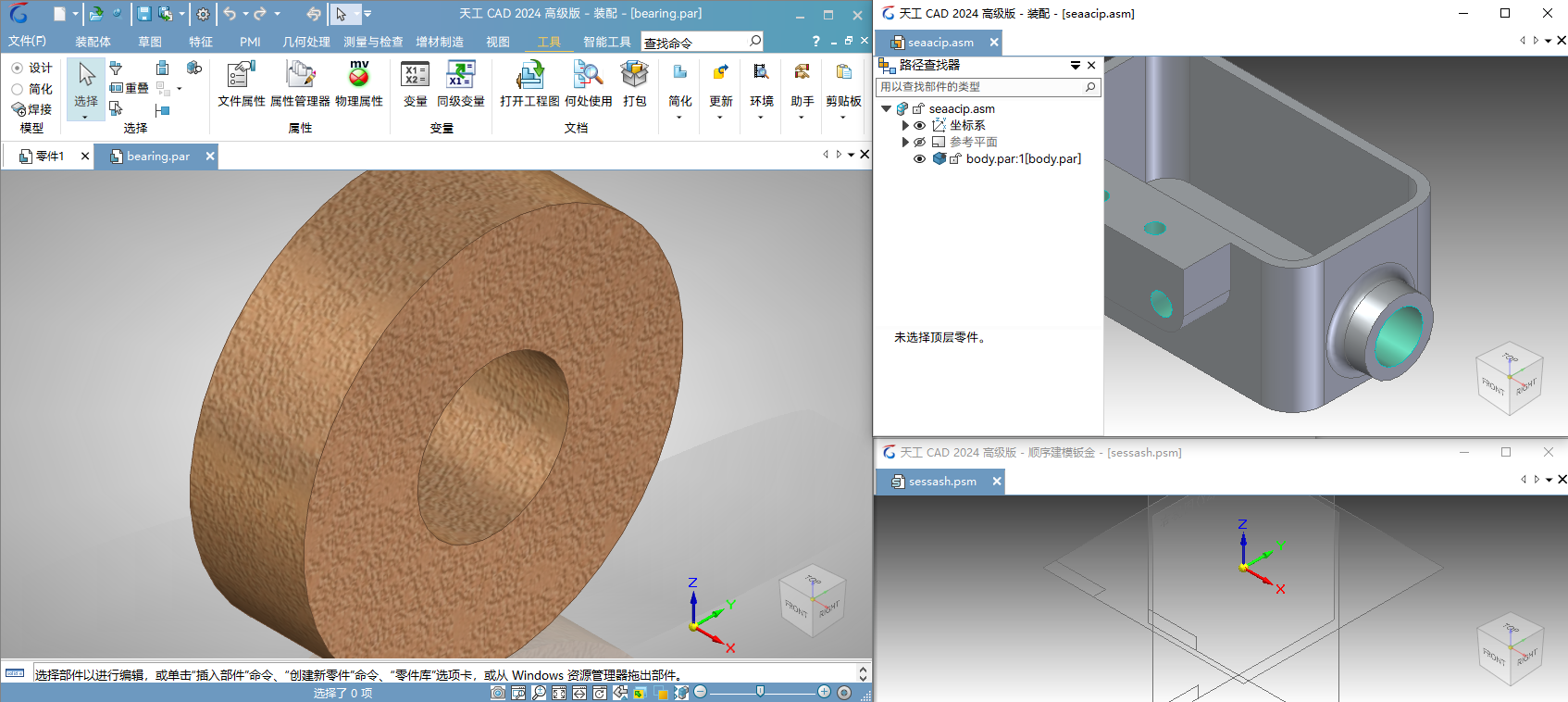

当想要在多个设为不同模型视图（如俯视图、右视图、左视图和正等测图）的 天工 CAD 窗口中处理模型时，此功能十分方便。

浮动（拆离）窗口更紧凑，您可以调整它们的大小并单独定位它们。

  • 命令功能区仅在主应用程序窗口中可用。

  • 快捷命令在活动的浮动窗口中可用。

  • 使用快速查看立方体、鼠标滚轮和控制键可平移、缩放和适应性显示活动浮动窗口中的内容。

  • 路径查找器可出现在任何活动的模型窗口中。 要在其他窗口中使用路径查找器，在相应窗口内单击要显示路径查找器的位置。

Note:

路径查找器跟随活动的浮动图形窗口，但停靠选项卡组中的其他停靠窗格不会。 如果要与浮动装配图形窗口交互，例如将零件从零件库窗格拖至装配，则从应用程序框架取消固定停靠窗格选项卡组，单击零件库选项卡激活它，然后将零件拖至浮动装配窗口。

创建浮动窗口

以下命令在所有环境中都位于 天工 CAD 文档选项卡的上下文菜单中。 有些在功能区上的视图选项卡→Windows 组中可用。

  • 新建浮动窗口 - 创建新浮动窗口，其中包含活动文档的副本。 可以将此窗口拖到第二监视器，并调整其位置和大小。

  • 浮动窗口 - 从主应用程序框架拆离 天工 CAD 图形窗口并使它浮动。 可以将此窗口拖到第二监视器，并调整其位置和大小。

  • 停靠至主窗口 - 关闭活动的浮动窗口，并显示为主 天工 CAD 应用程序框架中的选项卡式文档。

  • 全部停靠至主窗口 - 关闭所有浮动窗口，并显示为主 天工 CAD 应用程序框架中的选项卡式文档。
