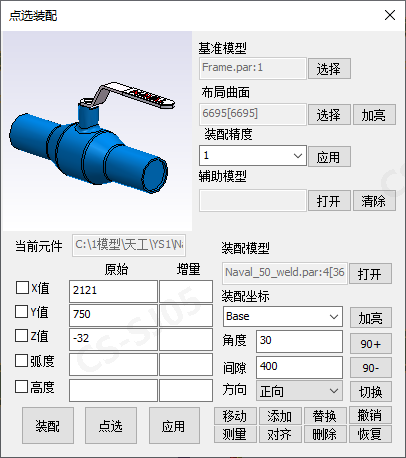

点选装配
以布局坐标为基准，快速装配通过程序设置过的阀门和支架。
- 装配精度
- 选择布局曲面，下拉选择装配精度，单击应用按钮，完成装配精度修改。

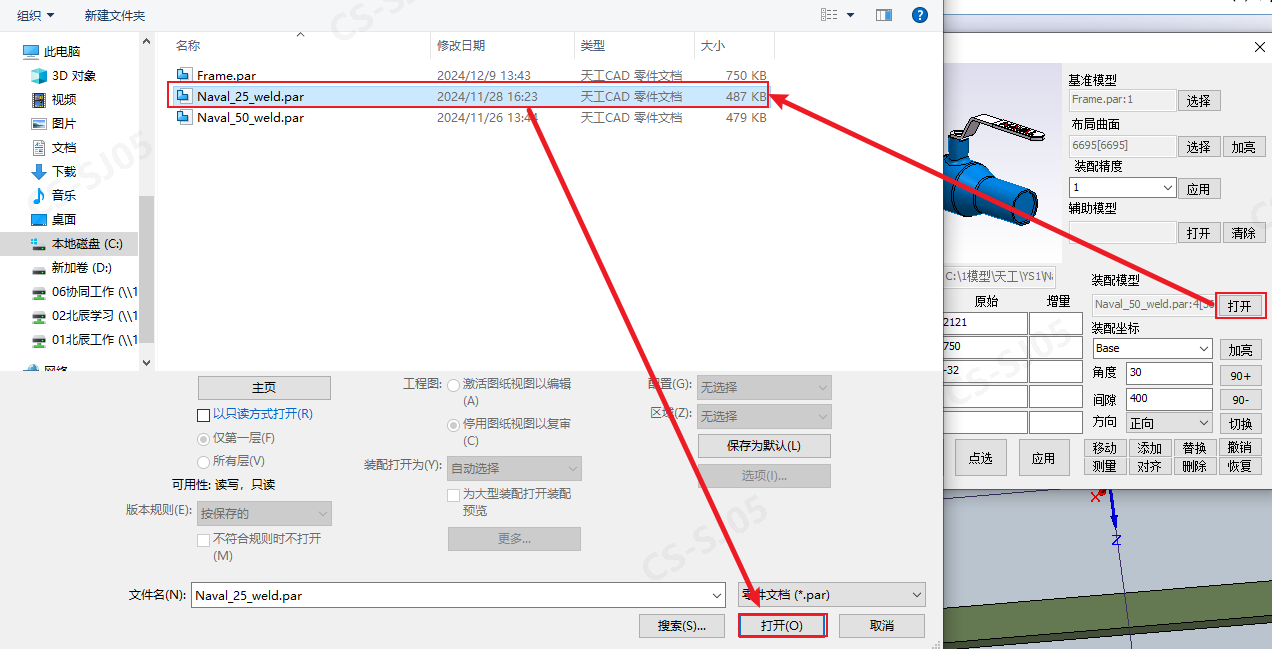

- 打开
- 单击打开按钮，在文件页面选择软件设置过的模型，单击打开。
- 点选
- 单击点选按钮，从模型内选择通过功能装配的模型，读取模型装配信息，支持同模型重复装配。
- 装配
- 单击装配按钮，激活装配操作，程序自动筛选已经设置为布局曲面的特征，通过单击位置快速装配到对应位置。
- 替换
- 在已经选择模型的状态下，单击替换按钮，选择需要替换的零部件，完成替换。
- 对齐
- 参考元件作为基准，勾选需要对齐的参数值，单击对齐按钮，选择要对齐的零部件，完成对齐。
- 测量
- 在已经选择模型的状态下，单击测量按钮，勾选需要测量的参数值，选择需要测量的零部件，可以测量两个零部件之间的距离。
- 添加
- 单击选择按钮，从模型内选择通过功能装配的模型，读取模型装配信息到原始值内。根据需要勾选x、y，输入增量值，单击添加按钮快速创建新的装配。
- 删除
- 单击删除按钮，选择模型内通过功能装配的模型，进行删除。
- 移动
- 不可用。
- 撤销
- 不可用。
- 恢复
- 不可用。
