零件序号

许多公司在其装配图纸中加入零件明细表，以提供关于个别装配部件的附加信息。例如，通常将零件号、材料以及所需的零件数量记载在零件明细表中。

零件视图中的自动零件序号

如果选择其中一个零件明细表命令并设置命令条上的自动零件序号选项，则可以根据零件明细表自动向装配的零件视图添加零件序号。

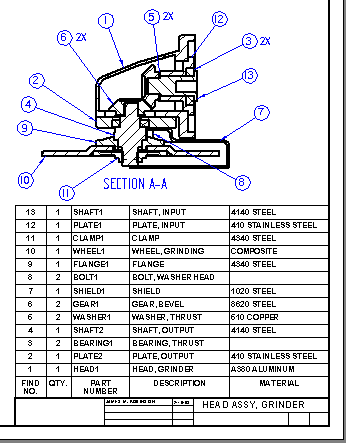

选择要进行零件序号的零件视图时，系统将自动创建零件明细表以及引用该列表的零件序号。

此外，您也可以在不放置零件明细表的情况下自动创建零件序号。要了解如何执行此操作，请参见帮助主题自动向零件视图添加零件序号。使用这种技法时，还可以使用注释对齐形状命令创建用户定义形状，帮助实现自动零件序号对齐。

使用零件序号页（零件明细表属性对话框）上的自动零件序号选项，可以指定不同级别的重复零件序号控制。例如，处理多个图纸视图时，可以指定：无论有多少图纸视图显示某一零件，该零件项在整个文档中都只显示一个零件序号。

可以使用间距选项卡（尺寸样式和尺寸属性）上的以下选项调整零件序号文本与零件序号边框之间的水平和竖直间隙：

自动生成的零件序号的外观由零件序号页面（零件明细表属性对话框）上的选项指定。在此，例如，可以通过在文本大小框中键入新值，在将零件序号添加到图纸中之前调整其文本大小。

可以指定装配的零件视图中的零件序号显示项号，这些项号引用零件明细表中的项号。

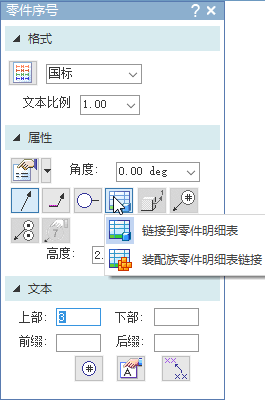

要指定项号，请使用零件序号命令，并在零件序号命令条上设置以下选项：

要自动生成零件序号，请选择零件明细表类型：链接到零件明细表或链接到零件族表，然后单击图纸上的零件明细表。
项号，可自动生成零件序号项号。如果清除项号选项，则可以分别将项号添加到每个零件序号。
手动排列零件序号，可手动编辑和修改零件序号。
Note:
在修改零件序号发生冲突时：
- 如果此选项未选中，则冲突零件序号互换。
- 如果此选项选中，则受影响的序号区段内的所有零件序号按顺序顺延。请参考零件序号命令条。
仅当项号选项激活时，此选项可用。
项数，可将零件数量值添加到零件序号的下半部分。

对于没有指定框以显示项数的下划线零件序号形状，可以使用零件明细表数量属性文本选项将项数插入到下划线零件序号的前缀或后缀中。

可以同时修改零件序号项号和零件明细表。

可以创建参考源文档属性的零件序号。部分文档相关属性示例包括项目、零件文档号、材料规格和修订版本。要执行此操作，请使用零件序号属性对话框内常规选项卡中的属性文本按钮。

您还可以参考其他注释中的特定文本域。例如，在零件序号中可以从其他零件序号或从标注、基准框、基准目标或图纸视图参考文本。要执行此操作，请使用零件序号命令条中的参考文本按钮。

可以将参考文本或属性文本分配到零件序号的不同文本位置 (A)、(B)、(C) 和 (D)，方法是将属性文本字符串或参考文本字符串添加到零件序号命令条中的上半部分、下半部分、前缀和后缀框中。

Note:

要在文本位置 (A) 处插入参考文本，必须取消选中零件序号命令条中的项号选项。

有关何时使用属性文本及何时使用参考文本的更多信息，请参见引用属性。

要了解如何创建或修改零件序号，使其显示文档号或其他文档属性，请参见在零件序号中显示文档属性。

当多个零件序号引用同一零件明细表组中的项时，它们经常彼此重叠，从而很难看清指引线指向何处。包含紧固件组的零件（例如螺栓、垫圈、锁垫圈和螺母）很小并且相距很近。为使这些零件序号清晰可辩，可以将零件序号层叠。

可以使用零件序号命令或零件明细表命令在紧固件系统上自动放置层叠零件序号。也可以手动层叠已放置的零件序号，方法是拖动它们。

使用零件序号命令和命令条上的以下选项，可自动添加水平或竖直层叠的紧固件系统零件序号。
- 紧固件系统层叠
- 链接到零件明细表

  层叠排列和文本对齐属性均在常规页面（零件序号属性对话框）上指定。

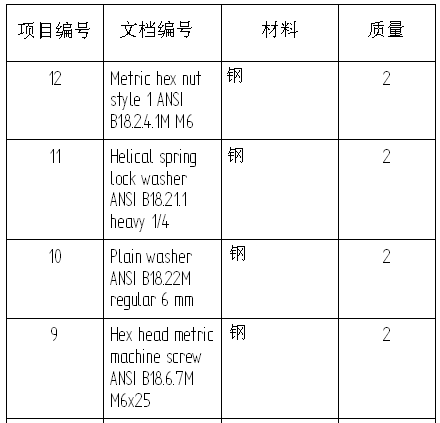

可以使用零件明细表命令和命令条上的自动零件序号选项，为包含紧固件系统部件的图纸视图放置有零件序号的零件明细表。放置零件明细表之前，可以使用零件序号页面（零件明细表属性对话框）中紧固件系统组的选项指定自动层叠紧固件零件序号以及指定对齐和文本方位。

在任一情况下，如果零件项号发生变化，其零件序号也会更新。

层叠零件序号时，它们将水平对齐或竖直对齐，且有一条指引线连接到层叠中的第一个零件序号。此示例显示了水平堆及其随附的零件明细表。第一个零件序号是位于右侧、带有指引线的零件序号。

要了解如何自动和手动排列层叠的零件序号，请参见帮助主题层叠零件序号。

可以编辑紧固件系统层叠中一个或多个零件序号的前缀和后缀文本。

要了解如何操作，请参见帮助主题编辑层叠的零件序号文本。
