选项选项卡（零件明细表属性对话框）

项号

使用装配生成的项号

指定零件明细表中显示的项号派生自装配结构。

如果装配项号不可用，则将在创建零件明细表时动态生成项号。

Note:

如果在装配模型的项号页（天工选项对话框）中选中保持项号复选框，将创建装配项号。

起始项号

指定零件明细表中的项号的起始编号。

增量

指定正整数值，作为项号增量值。

标记无零件序号项

指定在零件明细表中标记无零件序号的项。您可以更改默认的星号标记 (*)。

没有将零件序号添加到所选图纸视图中不可见的零件。当零件序号页面中的自动零件序号选项限制重复数量时，将不会添加标记。

根据排序顺序对项/零件序号重编号

根据指定的排序准则、起始编号和增量值重新对零件明细表中的条目进行编号和设置零件零件序号。

在零件明细表中添加或删除项时，使用此选项。

Note:

如果选定了此选项，则将无法在项号选项卡上对零件明细表项号进行编辑。

在零件明细表中显示这些部件

零件: 指定在零件明细表中显示零件。
管道: 指定在零件明细表中显示管道。
管接头: 指定在零件明细表中显示管接头。
框架成员: 指定在零件明细表中显示框架成员。
管件: 指定在零件明细表中显示管件。

部件类型排序优先级

指定零件明细表中部件类型的排序顺序。

上移: 将部件类型排序优先级框中选定的部件类型上移。
下移: 将部件类型排序优先级框中选定的部件类型下移。

管件不重复性

指定希望如何确定刚性和可调管件和软管的不重复性。如果不选择任何选项，则仅使用元素横截面。

平直长度

指定将管件平直长度（切割长度）用于标识可调（柔性）管件和软管的不重复性。当要确定从原材料切割的长度时，使用平直长度选项。选中后，长度不重复性将由此准则和元素横截确定。

带括号 ( ) 显示的平直长度值表示一个近似值。例如，(406.83 mm) 是一个近似值。

质量

根据两个管件的单重确定它们是否不重复。

标记模糊值为

指定在单元格中存在多个不重复值时，在文本框中使用字符对单元格进行标记。默认标记为星号 (*)。

此选项应用于柔性管件和软管的计算。同一行中可能有两个零组件的值仅仅稍有差异。

框架和管的不重复性

为了在装配图纸中生成零件明细表，这些复选框可指定用于比较各结构框架成员和管道的异同的标准。如果未选择这些选项的任意一项，则将使用单元横截面来确定不重复性。

切割长度

根据框架成员或管道的最终长度确定切割长度是否不重复。如果元素为非线性，例如折弯框，则使用路径长度来确定切割长度。

Note:

在括号 ( ) 中显示的切割长度值表示一个近似值。例如，(406.83 mm) 是一个近似值。

质量

根据两个元素的单重确定它们是否不重复。

Note:

将所有框都保留未选中状态，以生成最粗略的计算结果，类似于总长度零件明细表。

端角

确定管和框架的端角的不重复性。在版本 TG2020 之前，此选项被命名为斜接。

此选项适用于零件明细表列中使用的以下属性：

斜切 1
斜切 2
端角 1（侧面）
端角 2（侧面）
端角 1（端面）
端角 2（端面）

使用角方向: 选中后，不重复性基于角度方向。

标记模糊值为

指定在单元格中存在多个不重复值时，在文本框中使用字符对单元格进行标记。默认标记为星号 (*)。

此选项可应用于框架、管道和刚性管件的计算。在确定质量、斜接角或切割长度时，可能存在同一行中二个项的值仅有细微差别的情况。

根据方向显示角

指定要在报告中显示角度的方式。

+/- 度: 以度为单位显示旋转角度。
CW/CCW 度: 以度为单位并以逆时针/顺时针旋转方向显示旋转角度。

框架端部非平面端时显示定制字符串：

如果框架端部为非平面的，则显示定制字符串。

没有为此字段定义最大长度。

管和框架

管粗切端面间隙

指定管粗切端面间隙。此值将添加到每个管道的每一端。切割长度列表和总长度列表已经加上了该值。

假设一段管道的准确长度为 36 英寸，则零件明细表需要显示的粗切削值为 36.5 英寸。使用管道粗切端面间隙复选框可以指定的值为 0.25 英寸。

框粗切端间隙

指定框粗切端的间隙。此值将添加到每个框架的每一端。切割长度列表和总长度列表已经加上了该值。

创建总长度零件明细表

指定要创建显示总长度（而非切割长度）的零件明细表。总长度零件明细表通常用于购买。其原因在于，它在同一行上显示特定管道或框架的所有成员，而不是在不同的行上显示每个项。

总长度清单仅应用于为包含管道和结构框的模型生成的零件明细表。

要显示总长度零件明细表中的内容，还必须增加一个总长度列。请参考创建总长度零件明细表。

项号分隔符

指定最大 100 个分隔符，插入到总长度零件明细表的同一行中的项号之间。还可以在单个单元格中显示的多个值之间使用分隔符。例如，如果零件明细表有一列用于定制事例属性，如螺栓 ID，可以在单个单元格中显示零组件所有螺栓 ID 的所有值。

示例:

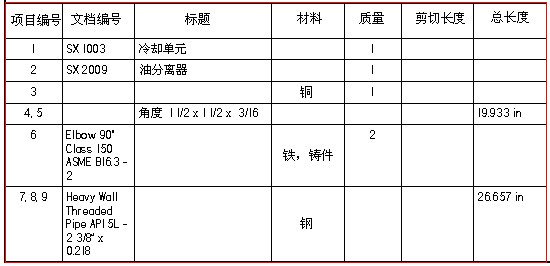

在此示例中，零件明细表包括管道和结构成员，并且在项号列中使用两个字符的分隔符：逗号后跟空格。

将已删除的零件转换为用户定义行

当零件或子装配从模型中删除或零件明细表被更新时，可防止相应的零件明细表项号行被自动删除。如果需要，可手动删除行。

当此选项未被选中时，零件明细表行会被自动删除。

Note:

作为用户定义的行，项号会被保留但其不再关联到模型。由于装配在添加新零件时会重复使用项号，因此可能导致出现重复的项号。

当数量列中的值为零时显示定制字符串

在装配族 (FOA) 零件明细表中，指定当数量（成员名）列的值为零时要显示在其中的任意字母数字字符串。

选中此选项后，将显示在相邻框中定义的字符串而不是零。例如，可以输入 N/A、Not Applicable 或使用默认值 (—)。没有为此字段定义最大长度。

在零件族表属性对话框中，此字符串还会显示在数据选项卡的数量（成员名）列中。

角撑板不重复性

在装配图纸中生成装配物料清单报告和零件明细表时，这些复选框会指定用于比较各个角撑板以确定它们是否相同的准则。

质量

根据两个元素的单重确定它们是否不重复。

切割型材（边框）参数

指定要创建角撑板名称以包含切割型材参数。

角撑板参数

指定要创建角撑板名称以包含角撑板参数。

命名

显示用于创建报告中显示的角撑板名称的约定。

由于相似的角撑板显示在单行中，因此必须指定行中角撑板的名称。要不重复命名角撑板，可以使用用户定义的前缀以及材料和厚度参数。

例如，对于 1.97 x 1.38 的不锈钢三角形角撑板，d1 和 d2 之间的角度呈 90 度，厚度为 0.10，零件明细表中的条目为：

如果将第一个字段设为角撑板，将第二个字段设为数字，则第三个和第四个字段将被禁用，零件明细表中的条目只显示附加了角撑板编号的角撑板。
