折弯表

在钣金中创建折弯表

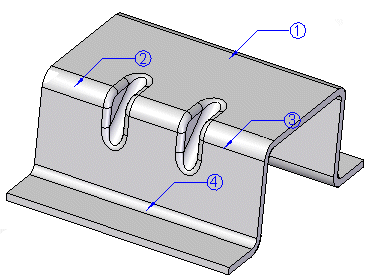

创建折弯零件时,会自动在钣金文档中捕获折弯数据。可以在钣金模型中的设计零件(折叠的零件)上显示折弯数据。折弯表命令位于工具选项卡上,可打开折弯表对话框

打开折弯表对话框时,您可以:

  • 修改零件中显示的零件序号。

  • 设置零件的折弯顺序。可对折弯顺序重排序,以确定钣金件装配序列的原型。

  • 在折弯表中添加数据列并对其重排序。

  • 从折弯表向其他应用程序(如 Excel 或 Word)中复制数据。

在折弯表中包括放样弯边折弯线

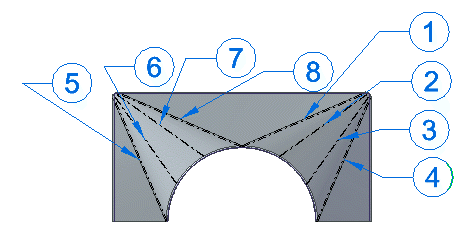

可以在折弯表对话框中使用包含放样弯边折弯线选项以包括三角形触线,这样会单独处理各个折弯并在表中包括每个折弯的条目。

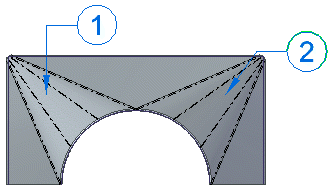

如果清除此选项,折弯表中将为每个折弯区域列出放样弯边的一个折弯。

如果设置此选项,放样弯边将为两个折弯区域列出每个单独的折弯。

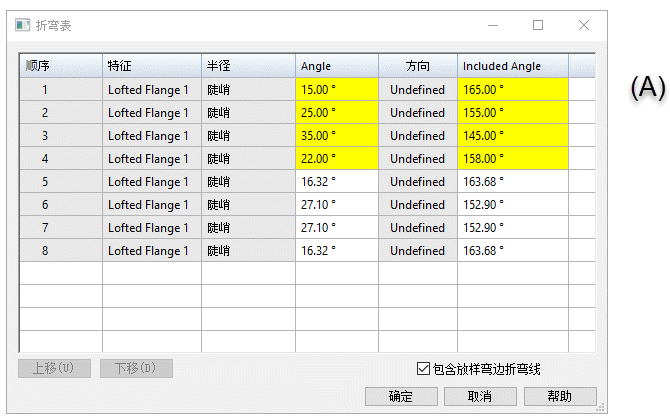

可以选择折弯表中的某一行,并编辑计算的角度值。已编辑的字段会高亮显示以反映更改的值。

如果删除已编辑的值,然后按 Enter,则单元格将重置为计算值。当您选择表中的某一行时,相应的折弯会高亮显示。

在模型中设置折弯顺序

打开折弯表对话框后,可通过两种方式在钣金模型中设置折弯顺序。

  • 可在图形窗口中选择一个零件序号并键入序列号作为零件序号文本,以更改折弯顺序。

  • 可使用折弯表对话框中的上移下移按钮更改折弯序列。

在更改该序列时,零件序号将通过更新来反映这些更改。

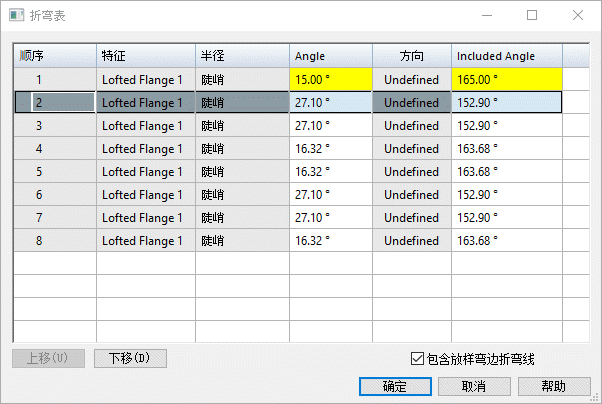

如果在某个放样弯边折弯区域中选择折弯 (A) 以重排序,

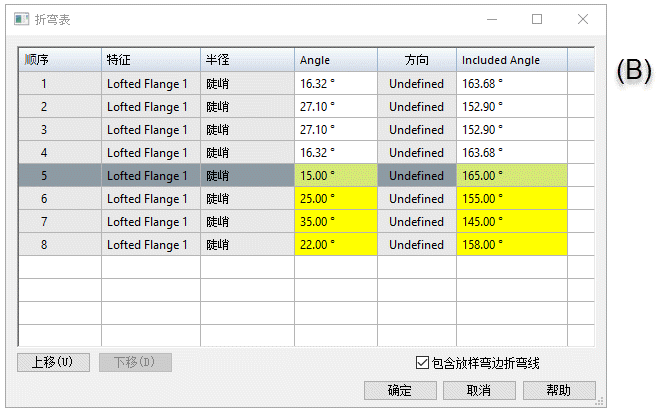

然后单击下移按钮,则该区域中的所有折弯都将作为组 (B) 重新排序。

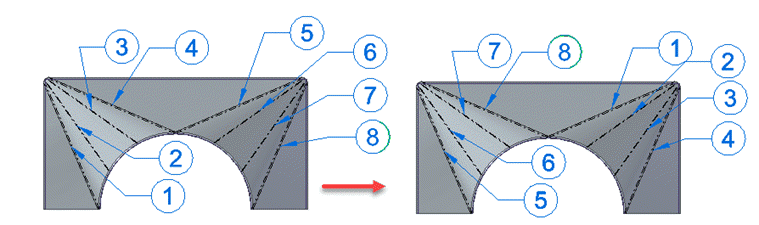

两个过渡区域的零件序号将更新以反映新的顺序。

使用钣金折弯表

如果您在折弯表对话框中选择一行,将显示编辑定义命令条,以供您编辑模型中的零件序号。您可以执行类似如下的操作:添加或移除指引线和折线,向零件序号中添加前缀或后缀,以及更改零件序号的文本、形状和大小。关闭该对话框时,将自动隐藏零件序号。

如果在折弯表对话框中右键单击单元格,则可使用快捷菜单执行下列操作:复制和粘贴折弯信息、更改字体、修改列宽、列对齐和列顺序等。

在选择快捷命令时,会显示设置列格式对话框,用于选择要显示的预定义数据列。其中包括以下内容:

  • 包含折弯的特征

  • 半径

  • 夹角 - 这是与折弯相邻的两个内面之间的角度 (A)。

  • 角度 - 这是折弯与平面之间的外角 (B)。

  • 方向 - 折弯方向为向上或向下,如果没有关联的钣金展平图样,则折弯方向为未定义。

还可以使用新建列...命令来添加:

  • 用于提供附加信息的注释列。

  • 用于简单文本和属性文本的用户定义列。

当您在折弯表对话框中右键单击一列时,可以使用新建列...命令。

指定折弯表选项

您可以在钣金、装配和工程图文档中 天工 选项对话框的注释页上指定折弯表选项。

  • 可为向上向下未定义折弯自定义折弯方向。未定义折弯字符串会出现在未展开的钣金文件中。

  • 在 3D 模型中,每个折弯均表示为折弯中心线,并通过定义的边缘颜色和中心线样式来显示。在工程图中,您可以在 天工 选项对话框或图纸视图属性对话框的注释选项卡上创建独立样式并将其指派给上弯中心线和下弯中心线。

  • 默认情况下,会在展开钣金件时指定为面的面中派生折弯方向。在工程图中,可以使用从图纸视图派生折弯方向选项使模型折弯方向保持与展开的图纸视图正确对齐。

向图纸页中添加折弯表

可以使用折弯表命令(工程图)向图纸页中添加折弯表。还可以自动放置注释,与折弯中心线内联或作为零件序号。您可以使用折弯表属性对话框来选择要放置在折弯表中的信息。

如果要对钣金中的折弯表进行更改,请使用工程图中的更新命令更新图纸中的对应折弯表。

Note:

要了解在钣金件中创建折弯表并在图纸中显示数据的工作流程,请参见将折弯数据与展平图样一起保存
