孔参数表

孔参数表是标识零件中孔的大小和位置的有用方法。孔参数表的工作方式与软件电子表格非常相似。孔在表中表示成行，孔的尺寸为列。孔参数表支持出自圆和圆弧的简单 2D 几何体，以及孔、螺纹孔和阵列的 3D 模型。

默认情况下，孔参数表命令为表放置四列：孔、X、Y 和大小。

创建孔参数表

要创建孔参数表，使用孔参数表命令。可以选择任何单个孔，或者可以通过选定图纸视图中展示的所有孔特征创建孔参数表。

无论使用哪种方法，创建参数表的一般过程如下：

选择孔选择方法。
为孔参数表尺寸指定 X 和 Y 原点坐标。
选择要包含的图纸视图或孔。
接受所选孔。
验证或编辑孔参数表属性对话框中的孔参数表列和格式。
放置表。

指定孔参数表的内容

在图纸页上放置孔参数表之前，可以使用孔参数表属性对话框来标识要在表中显示的内容和显示方式。使用列选项卡来指定要包含在参数表中的列，编辑列标题，以及添加任何定制列和文本。使用选项选项卡来选择孔的列出方式：

按孔大小分类
按基于坐标的原点 ID。

要了解孔参数表可添加的内容，请参见添加孔参数表列。

显示孔原点或孔大小

孔名称标签显示在参数表的孔列和图纸上的孔注释中。默认孔名称标签基于与孔参数表原点坐标的距离。使用孔参数表属性对话框中选项选项卡上方的控件可以将孔列从显示原点编号更改为显示孔大小。

示例:

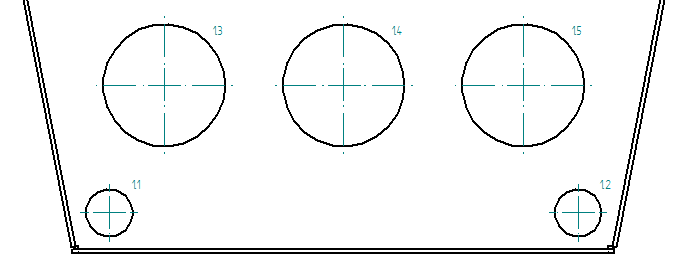

使用按原点列出孔选项来按数字顺序标记孔。


按原点列出孔	示例
1.1
1.2
1.3
1.4
1.5

示例:

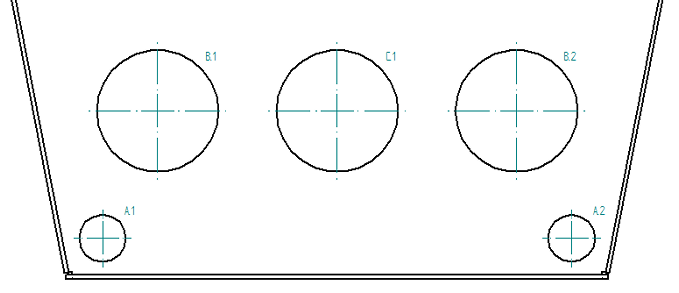

使用按大小列出孔选项来显示孔大小分类。


按大小列出孔	示例
A.1
A.2
B.1
B.2
C.1

使用按大小列出孔选项时，可以将原点/组列添加到孔参数表。这样会自动创建孔参数表，表中的孔按所选 2D 几何体或孔特征的直径进行分组。

还可以更改孔标签名称中使用的字母数字指示符。

示例:

将字母数字标签从 1.1 更改为 1-A.1。

为此，请参见更改孔参数表标签。

使用不同原点标识孔位置

在同一孔参数表中，可以在同一图纸视图上定义不同的 XY 坐标原点，然后基于不同的原点显示孔的位置。

示例:

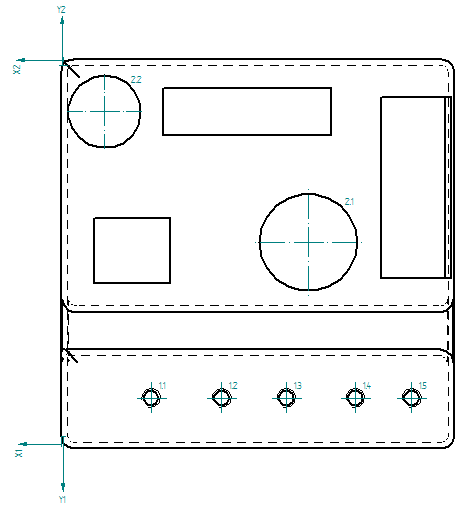

当孔在零件上不规则分隔时使用多个原点。从不同角落显示孔位置较为容易。


孔	X	Y	大小	类型
1.1	29.69 mm	12.57 mm	4.98 mm	简单螺纹孔
1.2	53.02 mm	12.57 mm	4.98 mm	简单螺纹孔
1.3	74.35 mm	12.57 mm	4.98 mm	简单螺纹孔
1.4	97.13 mm	12.57 mm	4.98 mm	简单螺纹孔
1.5	115.76 mm	12.57 mm	4.98 mm	简单螺纹孔
2.1	81.05 mm	-58.48	24 mm	其他
2.2	13.72 mm	-15.28	32.23 mm	其他

要使用多个原点，选择多个孔并针对第一个原点放置表。选择此表，再次单击定义原点步骤 ，然后选择表要引用的第二组孔。原点编号列表在命令条上自动递增。

Note:

要修改具有多个原点的孔参数表中的孔，选择孔参数表，然后从列表中选择原点编号（1、2、3 或 4）。

在孔参数表中添加和移除孔

要在孔参数表中添加或移除孔，选择表格，选择命令条上的添加或移除孔步骤按钮，然后单击要添加的孔，按住 Shift 单击要移除的孔。单击接受后，表将自动更新。

定义孔注释的外观

可以使用孔参数表属性对话框中的选项选项卡来指定图纸视图中生成的孔注释的默认外观。其中包括以下内容：

孔上的中心标记和投影线。
孔注释相对孔的位置（右上、左上、右下和左下）。
孔和注释之间的偏置。
孔注释指引线和折线。

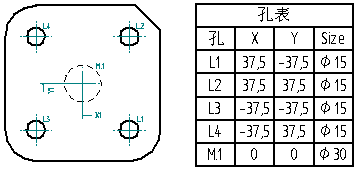

示例:

许多注释格式选项在下列孔参数表标注中给出。

删除孔并重新编号

更新孔参数表时，可以决定天工 CAD 如何对其中的行重新编号。您可以选择对孔重新编号、为已删除的孔保留先前编号或为已删除的孔留下空白行。使用孔参数表属性对话框的选项选项卡可指定孔编号（行编号）的推导方式。

使用孔编号页的上移行和下移行控件更改行顺序，可以对孔重新编号。要更新孔序列号，可以使用重标列表按钮。

保存孔参数表格式

您可以使用您定义的名称保存孔参数表格式，这样，以后就可以很容易地再次使用此格式。使用孔参数表属性对话框的常规选项卡上的保存的设置选项可命名、保存和重新应用孔参数表格式。

快速重新应用表格式的方式之一是使用命令条中的保存的设置列表。

Note:

天工 CAD 中默认提供了两个保存的设置：ANSI 和 ISO。

修改孔参数表的格式

将表放置在图纸上后，也可以更改表的格式。例如，您可以直接编辑表单元格，将粗体、斜体和下划线添加到列标题。可以在单元格中编辑文本，例如更新表标题或副标题。

要了解如何在不更改表样式的情况下更改表中各元素（标题、列、标头和数据单元格）的外观，请参见以下帮助主题：

格式化孔参数表中的孔大小

打开孔参数表的数据选项卡时，工具条上的格式按钮可用于打开设置值格式对话框，在此对话框中可将孔大小舍入、单位和公差格式应用于一个或多个选定的孔值。

也可以使用设置值格式命令设置此格式，该命令可在直接编辑模式下从关联菜单打开，

有关更多信息，请参见直接编辑表。

复制孔参数表内容

使用选定孔参数表快捷菜单上的命令可复制孔参数表的内容。

使用复制内容命令可将孔参数表内容复制为文本。然后可以选择粘贴命令将文本粘贴至其他应用程序，如 Excel 或 Word 文档。此方法不保留表结构。
可以使用表快捷菜单上的转换到表命令，将孔参数表转换为用户定义的表格式。这样可以保留孔参数表的内容和外观（表格线、列标题、表标题和原始孔参数表的其他显示特征），但是它会移除块表和创建孔参数表的源文件之间的关联。
