装配族零件明细表命令
可以使用装配族零件明细表命令
为装配族 (FOA)
源装配或族成员的图纸视图创建零件明细表。
装配族的默认零件明细表生成如下表所示的结构和列布局。 它包含选定图纸视图中 FOA 每个成员的数量（成员名）列。
放置零件明细表之前，可以对其进行定制。 例如，可以选择更多族成员以添加到零件明细表，添加标题，以及指定零件序号设置，如下所述。
| 项号 | 文件名（无扩展名） | 作者 | 数量（成员 1） | 数量（成员 2） | 数量（成员 3） | 数量（成员 4） |
|---|---|---|---|---|---|---|
| 1 | Body | axlbsm | 1 | 1 | 1 | 1 |
| 2 | Top | axlbsm | 4 | 4 | 4 | 4 |
-
使用以下任一方法，在图纸上放置 FOA 成员的一个或多个图纸视图：
-
在打开的装配族源文档或打开的装配成员文档中，使用文件菜单→新建选项卡→当前模型的图纸命令。
-
在新的工程图文档中，选择模型视图命令
，并在图纸模型视图 -
装配族成员对话框中，从族成员列表中选择一个 FOA 成员，然后单击以放置图纸视图。
有关更多信息，请参见图纸帮助中的使用当前模型的图纸命令创建图纸或使用模型视图创建装配零件视图。

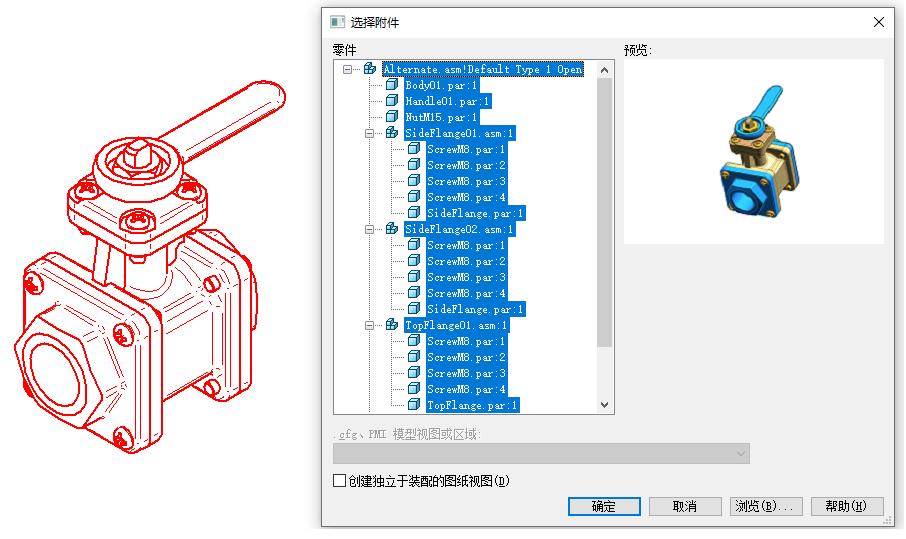

Note:放置 FOA 装配成员的第一个图纸视图后，可以使用模型视图命令继续将 FOA 族成员的视图放置在其他图纸上。每次都将显示选择附件对话框以供您选择备选 FOA 成员。
-
-
选择工程图选项卡→表组→零件明细表列→装配族零件明细表命令
。 -
在图纸上，单击装配族图纸视图，然后执行以下操作之一：
-
要创建图纸视图中显示的族成员的默认零件明细表，单击要放置表的图纸页。
-
如果要定制零件明细表以包含更多或更少族成员、添加标题或进行其他更改，在零件明细表命令条中，单击属性
，然后继续执行后续步骤。
-
-
将族成员添加到零件明细表 - 在零件族表属性对话框的成员选择选项卡中，执行以下任意操作并单击确定：
-
选中全选复选框以包含 FOA 源装配文档的所有成员。
-
选择要添加到零件明细表的一个或多个 FOA 成员。
-
清除要从零件明细表中排除的 FOA 成员名称前面的复选标记。
-
-
（可选）定义零件明细表的表大小和放置信息 - 在位置选项卡中，选择新建表图纸页选项以自动生成表页。使用常规选项卡上的选项指定最大表大小、表的增加或缩减方式以及多页表的显示方式。 也可以将表移动到不同的图纸页。
-
继续使用装配族零件明细表属性对话框定制 FOA 零件明细表。
-
向零件明细表添加更多列 - 在列选项卡中，查看列窗格中的条目。 这些是默认列。 从属性窗格中，根据需要选择其他属性列并将其添加到列表中，如文档号和材料。 可以为定制属性和变量表中显示的变量添加一列。有关更多信息，请参见：
-
更改默认零件序号外观 - 在零件序号选项卡中，选择形状、添加固定内容、选择用于自动排列零件序号的对齐样式，以及选择顺时针或逆时针零件序号编号顺序。有关示例，请参见零件序号选项卡（零件明细表属性对话框）。
Note:放置零件明细表后，不能编辑零件序号外观。
-
添加标题 - 在标题选项卡中，单击添加标题按钮以对零件明细表标题执行创建、格式设置以及定位操作。 有关更多信息，请参见使用标题选项卡。
-
-
在活动图纸页上，单击以放置零件明细表。
-
当数量（成员名）列中的值为零时，可以定义备选字符串以替换它。 在选项选项卡中，选中复选框数量列中的值为零时显示定制字符串，然后在框中键入任何字母数字字符，例如 N/A 或 Not Applicable，或使用默认的 (–)。 此字段没有定义的最大长度。
-
要查看与 FOA 零件明细表关联的零件模型和 FOA 成员，请参见从零件明细表打开模型。
