草图质量视图和高质量视图

图纸模型视图显示的视图生成选项取决于源模型文件类型：.asm、.par、.psm。生成视图后，可使用带选项卡的图纸视图属性对话框来进行其他修改。

一些图纸视图生成选项和显示选项有：

• 视图是草图质量视图还是高质量图纸视图。

• 是否将装配模型和/或其零件生成为简化图形。

• 是否将零件或钣金模型图形显示为设计、简化或展平图样。

• 是否在正基本视图和/或轴测图中显示隐藏线和切线。

• 是否生成管件中心线（如果有）。

• 是否显示材料移除或材料增加的装配特征，如除料、孔和倒角，或焊接和拉伸。

如果您正在查看图纸页并且需要有关图纸页上某个视图的信息，可使用两种快速方法获得此信息：

• 可右键单击视图，然后选择属性命令以显示图纸视图属性对话框。在这里，对话框标题栏显示有关图纸视图的信息。

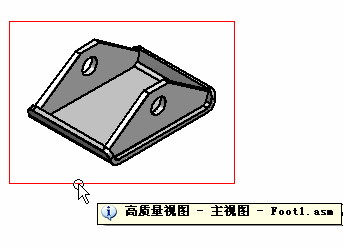

• 您可以使用工具提示功能。要了解如何使用此功能，请单击选择工具，然后使光标停留在图纸视图边界上。工具提示将标识视图质量、视图类型和源模型文档的名称。例如，螺钉独立的局部放大图的完整工具提示可能显示：高质量视图 - 独立的局部放大图 - AllenScrewM8.par。草图质量图纸视图的工具提示显示在以下图示中。



如果没有看到图纸视图上显示工具提示，可以在天工 选项对话框的助手选项卡中设置这两个选项：显示工具提示，带有增强文本。

草图质量视图仅适用于装配模型，是在工程图环境中用于显示和注释的快速产生线条着色。仅创建可见边。通常情况下，草图质量视图用于产生临时设计图纸，并提供具有零件序号的零件明细表的图解说明。

当处理大型装配时，草图质量视图特别有用，因为这样可以减少生成视图的时间。然而，当您放大从大型装配创建的草图质量视图时，会注意到该视图以较低分辨率显示。

• 创建草图质量视图

  要创建草图质量图纸视图，可在图纸模型视图的装配图纸视图选项对话框中设置创建草图质量视图选项。

• 使用草图质量视图

  您可以将草图质量视图用作主视图、向视图、剖切平面、剖视图以及局部剖视图的输入。

  添加注释 - 您可以将注释（如零件序号）添加到草图质量视图并从其创建零件明细表。还可以放置通过指引线连接至图纸视图的元素，例如标注和焊接符号。对于这些类型的注释操作，您可以使用非活动零件。

  添加尺寸 – 因为尺寸值是从 3D 模型生成的，您首先需要使用激活零件命令使模型零件数据可用于标注尺寸。

  最终图纸制作 - 尽管草图质量视图可以带着色和线框格式显示，但是将仅生成可见线条。要获得最终图纸制作的最佳外观，您可能需要将草图质量视图转换为高质量格式。为此，可使用所选图纸视图的快捷菜单中的转换为高质量视图命令。

高质量视图是提供模型的精确表示的图纸视图，因为它是从 Parasolid 对象生成的。高质量视图可用于精确操作（如标注尺寸），并可用于生成最终图纸。

• 创建高质量视图

  图纸模型视图中的默认设置可生成装配、零件和钣金模型的高质量图纸视图。可使用文件菜单→当前模型的图纸视图命令或通过选择图纸模型视图命令按钮来启动图纸模型视图。

• 将草图质量视图转换为高质量视图

  要将草稿质量视图转换为高质量视图，可使用所选图纸视图的快捷菜单上的转换为高质量视图命令。
