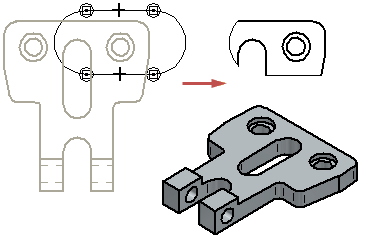

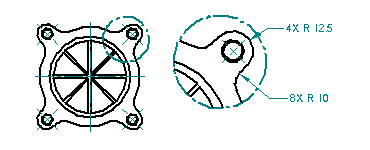

局部放大图

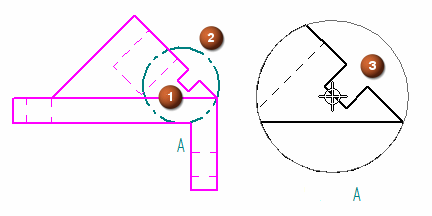

使用命令条上的圆形局部放大图选项定义圆形局部放大图。点击鼠标三次可以指定局部放大图区域。第一次单击 (1) 可定义要在源视图中放大的圆形区域的中心，第二次单击 (2) 可定义此圆形局部放大图的直径，第三次单击 (3) 可放置局部放大图。

此示例以动态 VHL 预览模式显示新的局部放大图。图纸模型视图选项卡的动态显示选项（天工 CAD 选项对话框）控制新视图的预览模式。有关更多信息，请参见指定图纸视图的预览类型。

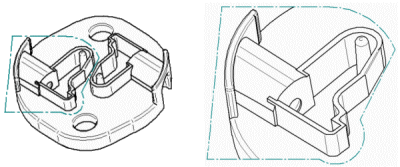

可以使用命令条上的定义轮廓选项定义局部放大图的用户定义形状。然后，可以绘制您所需大小和形状的轮廓。任何封闭的轮廓都可作为有效的局部放大区域。

• 关联局部放大图与所创建自的源视图关联在一起。要更改关联局部放大图的着色、边显示或其他方面，必须在源视图中进行更改，然后更新源视图和局部放大图。

• 独立的局部放大图的显示属性可以与源图纸视图的显示属性不同。例如，可以显示或隐藏零件、显示隐藏线、添加着色或在独立的局部放大图中进行绘制，而不会影响源图纸视图。

• 独立和关联视图均可以从主视图、向视图、其他局部放大图、剖视图和局部剖视图中的 3D 几何体创建。

• 可以从 2D 模型视图和已转换为 2D 视图的图纸视图创建关联局部放大图，但不能创建独立局部放大图。

创建关联局部放大图后，可以选择该视图，然后选择快捷菜单中的转换为独立局部放大图命令，将其转换为独立局部放大图。但是不能将独立局部放大图转换为关联视图。

如果将光标停在局部放大图上，工具提示会标识源几何体文件的名称、文件类型和视图类型。例如，螺钉独立的局部放大图的完整工具提示可能显示：高质量视图 - 独立的局部放大图 - AllenScrewM8.par。 关联局部放大图的工具提示文本只是高质量视图 - 独立的局部放大图 - AllenScrewM8.par。

如果在图纸视图中没有看到显示的工具提示，则在 天工 CAD 选项对话框的助手选项卡中设置显示工具提示选项。
