展平图样处理页（天工选项）
控制用于活动钣金文档的展平图样处理设置。如果在生成平直图样时更改这些选项，将会导致展平图样特征的重新计算；如果通过插入副本命令放置该展平图样，则系统会对相关展平图样进行更新。这些选项卡选项在 天工 CAD钣金环境中可用。
- 外侧拐角处理
- 将处理应用于外侧拐角。可以指定无拐角处理、拐角倒斜处理或相切弧拐角处理。
- 外部值
- 指定用于外侧拐角处理的值。仅当外侧拐角处理选项设置为倒角或半径的情况下此选项才可用。
- 内部角处理
- 将处理应用于内侧拐角。可以指定无拐角处理、拐角倒斜处理或相切弧拐角处理。
- 内部值
- 指定用于内部角处理的值。仅当外侧拐角处理选项设置为倒角或半径的情况下此选项才可用。
- 简化 B 样条
- 指定成型零件上的所有 B 样条曲线都简化为直线和弧。跨众多折弯创建除料且使用模板字体字符时可以创建 B 样条曲线。
- 最小弧
- 指定从 B 样条曲线创建的弧的最小值。
- 偏离公差
- 指定 B 样条曲线的偏离公差。
- 成形特征显示
- 按成形特征
在展平图样中将钣金特征按成形特征显示。
按特征循环
在展平图样中将钣金特征显示为特征循环。
Note:按特征原点特征循环的位置以变形特征的凸模边为基础。
在展平图样中将钣金特征按特征原点显示。
Note:按特征循环和特征原点特征原点的位置以变形特征的凸模边为基础。
在展平图样中将钣金特征显示为特征循环和特征原点。

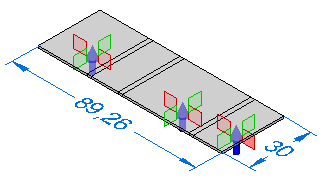

- 切割大小默认值
- 指定用于展平图样的最大长度 (X) 和最大宽度 (Y)。这些值出现在展平图样选项对话框的警告部分。
- 移除系统生成的折弯止裂口
- 当创建没有止裂口的封闭拐角时，系统会在 3D 模型中创建一个非常小的折弯止裂口。当创建展平图样时，此选项可指定要移除系统生成的折弯止裂口。
- 在展平图样中保留孔
- 将孔置于非正交曲面或角度时，展平后产生的孔是椭圆。创建具有实际圆孔的展平图样。
- 另存为展平图样命令
-
使用现有展平图样（未定义时使用折叠模型）
根据现有的展平图样创建展平图样定义。保存展平时，将包括您在展平图样环境中添加或移除的任何材料。如果不存在任何展平图样，则使用折叠模型来定义图样。
使用折叠模具根据折叠模型状态创建展平图样定义（即使展平图样已存在）。保存展平时，将不保存您在展平图样环境中添加或移除的任何材料。
- 折弯中心线显示
- 显示展平图样的折弯中心线
选中后，在展平图样中显示折弯中心线。
可以使用样式对话框上的面样式列表中的向下展平中心线和向上展平中心线样式来控制折弯中心线的样式。
