放置表面粗糙度符号

  1. 在功能区，选择表面粗糙度符号命令。

  2. 在表面粗糙度符号命令条上，单击属性按钮，打开表面粗糙度符号属性对话框。

  3. 在表面粗糙度符号属性对话框中，设置要使用的选项。

    Note:

    也可以在属性按钮旁边的下拉框选择系统预定义的和已保存的表面粗糙度符号。

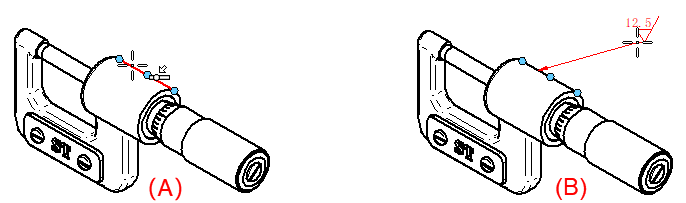

  4. 单击要在其上放置表面粗糙度符号的线性元素 (A)，然后在空白区域单击以放置表面粗糙度符号。

Tip:

  • 在单击线性元素之后，通过将光标定位在元素的某一面，可以控制将表面粗糙度符号放置在元素的哪一面。

  • 要放置引用多个元素而不是单个元素的模型 PMI 注释，单击命令条上的参考几何体。要了解如何使用此选项，请参见选择多个参考元素。

  • 如果将鼠标光标移离您单击的元素的端点，则本软件会自动创建一个扩展。

  • 您也可以放置具有指引线的表面粗糙度符号。

  • 您也可以放置空的表面粗糙度符号或没有点或指引线的表面粗糙度符号。

  • 可通过双击某表面粗糙度符号来编辑其属性。
