操控形位公差

形位公差编辑手柄

放置形位公差之后，可使用注释编辑手柄调整其位置和方向。选择形位公差前手柄不可见。

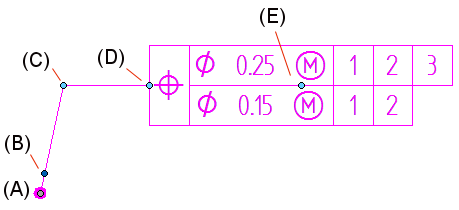

形位公差编辑手柄
位置 目的
(A) 连接手柄

沿有注释的元素移动指引线的起点。

按住 <Alt> 断开指引线并移除关联。

按住 <Alt+Ctrl> 可断开指引线的连接，但仍保留关联性。

编辑注释

(B) 端符手柄 显示端符列表供您更改端符类型。
(C) 指引线编辑手柄

通过更改指引线长度和方向，自由移动形位公差。显示虚线对齐线以协助定向注释。

将顶点插入指引线中会添加编辑点。

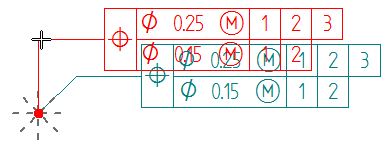

带折线：

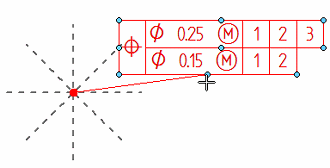

不带折线：

如果不带折线，按 Alt 并拖动将显示关键点，供您将指引线对齐至不同连接点。
(D) 折线编辑手柄

延长或缩短折线。

将形位公差和折线翻转到指引线的另一端。

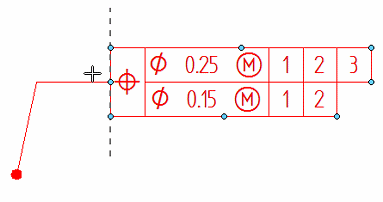

按 Alt 并拖动，将折线连接点更改为形位公差。

显示供折线对齐的关键点。折线的新方向始终与竖直或水平虚线指示符垂直。

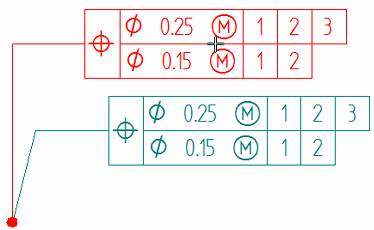

(E) 移动手柄

通过自由调整指引线长度和方向，移动注释。折线长度和角度不会更改。

形位公差捕捉点

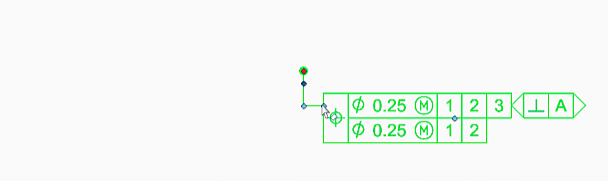

可以更改指引线或折线连接形位公差的点。按住 Alt 键的同时拖动折线编辑手柄或指引线编辑手柄，显示可连接的对齐点。

  • 如果有折线，框周围显示八个对齐点。

  • 不使用折线时，仅在框的中心有一个点可见。

  • 使用手柄点移动 FCF 时，指引线将附着到 FCF 的另一端。
