示例:定义焊接符号

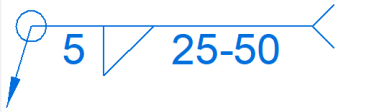

此示例说明如何使用焊接符号属性对话框创建下面显示的焊接符号。此示例假定焊接符号制图标准设置为 ANSI/ISO/DIN

角焊坡口焊焊接标注对话框在装配中放置焊接件的操作步骤相似。

  1. 选择焊接符号命令

    它位于草图选项卡或 PMI 选项卡的注释组中。

  2. 如果焊接符号属性对话框不自动显示,则在命令条上单击属性

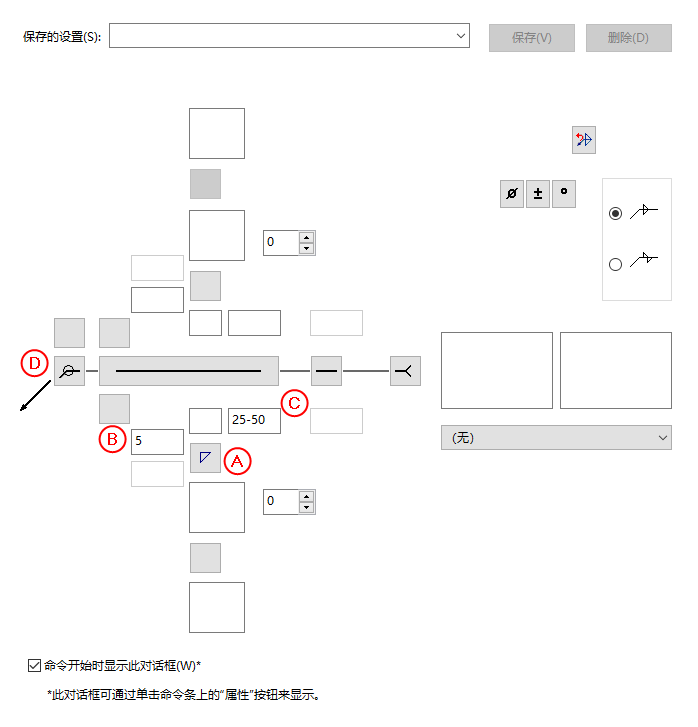

  3. 在下面显示的常规选项卡(焊接符号属性对话框)上,执行以下操作:

    • 单击焊接线下的焊接符号按钮,然后单击圆角按钮(A)。

    • 焊接尺寸框中键入 5 (B)。

    • 焊缝长度和间距框中键入 25–50 (C)。

    • 设置全圆符号选项 (D)。

    • 确保其他选项与图示一致。

    预览窗格按照您的定义显示焊接符号。

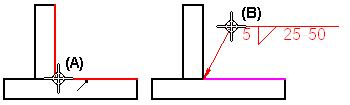

  4. 如下所示,单击一个元素以定位焊接符号的端符末端 (A)。

  5. 在空白处单击以定义焊接符号的折线位置 (B)。

Tip:
  • 可以在焊接符号属性对话框的文本和指引线选项卡上选择焊接符号,并调整焊接符号文本、焊接符号线宽、指引线、端符和颜色。

  • 放置 PMI 焊接符号时,如果更改焊接符号线宽,则必须在功能区上选择模型大小PMI命令以查看结果。
