放置特征标注尺寸
可以放置特征标注尺寸，根据选择的孔、槽或螺纹特征类型提取一组标准信息。当将特征标注尺寸放置在使用孔命令添加的孔上时，可以包括数量注释，以根据孔选项对话框中的类型和其他参数计算等效孔数。
例如：
Note: 还可以应用调入的等级配合和公差信息（在添加孔特征时在孔选项对话框中预定义的信息），或是特征标注尺寸中的定制公差。
为此，可以在放置特征标注尺寸时设置属性文本值的格式。
-
选择智能尺寸
命令。 -

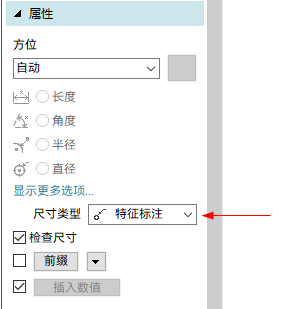

在智能尺寸命令条上，确保已选择特征标注选项。
Note:通过特征标注选项，尺寸将参考修改尺寸样式对话框的特征标注页上的预定义属性文本字符串。这些反过来可以引用智能深度页面上的预定义信息。放置尺寸时选择的孔、槽或螺纹几何体确定了用于提取信息的字符串。
要了解如何预定义引用的信息，请参见在尺寸样式中定义智能孔属性。
-
定位特征的边以显示中心点符号，然后单击以放置尺寸。
示例：在此特征标注尺寸中，孔的预定义属性包括智能深度选项卡（尺寸样式、尺寸属性、标注属性）对话框上的孔数注释 (%QN) 前缀定义。
也可以直接在尺寸前缀对话框上的前缀框中键入一个或多个孔数属性文本代码（%QC、%QP、%QA 或 %QD）。有关更多信息，请参见添加和编辑尺寸文本。
Note:
要将孔数代码用于原有工程图文件，必须使用 Ctrl+Shift 键及更新视图命令强制更新图纸视图。
示例：仅当孔数大于 1（例如 %QC>1）时，才会显示评估信息。因此，第二个特征标注尺寸不包含孔数前缀。
