在尺寸样式中定义智能特征属性

将标注注释添加到孔、槽和螺纹等智能特征的最有效方式是预定义要在尺寸样式中加入的属性。然后在放置特征标注时，您选择的孔或槽几何体可确定使用哪个字符串从零件模型中提取信息。

也可以使用此方法预定义类型设置为特征标注的尺寸的孔数文本（数量说明）。

  1. 使用样式命令来修改样式类型=尺寸。尺寸和注释由尺寸样式控制。

    修改尺寸样式对话框显示正在修改的尺寸样式指定的默认内容。

  2. 在智能深度选项卡上，定义智能孔深属性和孔数前缀。

    1. 在孔深部分添加或编辑属性文本字符串和纯文本。

      "THRU" 和"DEEP" 等词是纯文本。可以使用智能深度选项卡上的按钮代替符号，也可以通过在框内单击然后选择选择符号和值按钮 来插入任何其他有效属性文本值和符号。有关属性文本代码及提取的信息的列表，请参见属性文本代码。

    2. 在孔数注释部分添加或编辑属性文本字符串和纯文本。

      1. 打开选择符号和值对话框。

      2. 在值部分，展开特征参考列表，然后滚动到列表底部。

      3. 双击下表中显示的一个或多个属性文本代码，以指定要计数的孔的类型。（也可以直接在 %QN 框中键入属性文本代码。）

      Note:

      要包含所有孔，可以输入 %QC%QP%QA。也可以键入纯文本，如下表中生成的特征标注示例中显示的 X 乘数。

      输入此值 可对这种类型的孔特征计数 示例
      %QC

      数量 - 共面

      对位于同一平面上而且轴平行且指向同一方向的等效孔计数。使用此选项可对孔阵列中的孔计数。

      %QC X
      %QP

      数量 - 平行

      对方位相同（轴平行且指向相同）的等效孔计数。

      %QP X
      %QA

      数量 - 全部

      只基于孔参数对零件中的等效孔计数。这些孔可以位于具有不同方向的面。

      %QA X
      %QD

      数量 - 用户定义

      标识类型、直径和深度相同的孔。然后，可以单击参考几何体 ，然后从高亮显示的孔中选择所需的孔，以考虑它们的孔尺寸。

      注释:

      不会考虑使用单独尺寸进行公差设置的孔。

      %QD X 并选择参考几何体

  3. 在特征标注选项卡上，定义智能孔特征属性。

    其中包括在智能深度选项卡上输入的深度 (%zh) 和数量 (%QN) 信息与在特征标注选项卡上为各种智能特征定义的属性字符串之间创建交叉引用。

    1. 在要修改的孔类型的对应框内单击：

      • 简单

      • 沉头孔

      • 埋头孔

      • 埋头钻

    2. 要插入孔数注释作为前缀，可将光标移到直线的起点，然后键入 %QN。

      example:

      在简单孔和沉头孔框中都键入 %QN，以确保每次放置简单孔或沉头孔特征标注注释或放置特征标注尺寸时都包含数量前缀。

    3. 在孔类型框中查找 %ZH 属性文本代码；可能需要使用向右箭头键尽可能向右滚动以方便查看。如果看不到 %ZH，则单击智能深度按钮 将其插入到字符串中您希望深度信息显示在标注或尺寸文本中的位置。

    4. 要在使用前缀创建孔尺寸时考虑类似的孔，选中将相似大小的孔添加为孔尺寸的参考几何体复选框。

      该复选框仅适用于零件和钣金环境。

  4. 在图纸、草图或 PMI 模型上，执行以下操作之一：

    • 要添加标注以引用已定义的孔特征属性：

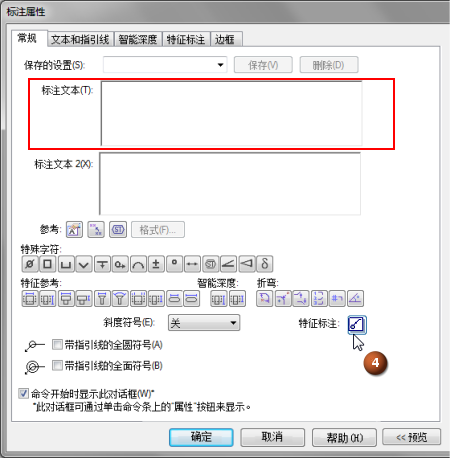

      1. 选择标注命令，然后单击特征标注按钮 。

        这会将智能孔标注的属性文本代码 %HC 插入标注文本框。

        %HC 导致标注引用修改尺寸样式对话框的特征标注页上的预定义属性文本字符串，以及在标注属性对话框的特征标注选项卡上局部进行的任何覆盖。

      2. 选择要从模型中调入孔信息的孔几何体。

        标注显示孔类型、大小和其他规格，以及深度、符号和样式中指定的任何其他属性。

        example:

        为这两种类型的孔定义不同的属性。

    • 要添加特征标注尺寸以引用已定义的孔特征属性，可使用智能尺寸命令。为此，请参见放置特征标注尺寸。
