数据转换

现在，可以将以下类型的天工CAD文档另存为单实体零件文档（.par）。

• 多实体零件（.par）
• 钣金（.psm）
• 装配/焊接装配（.asm）

系统将对零部件、焊缝特征、实体进行布尔合并，生成单实体零件。

支持对单实体零件进行编辑，例如添加孔、倒圆等，操作方法与正常零件相同。

更多信息，请参考：

• 保存为单实体零件（.par）

DLM是新迪数字牵头制定的轻量化行业标准格式，可使用天工看图直接打开。

支持以下类型的天工CAD文档另存为DLM文档（.dlm）。

• 不带PMI的零件（.par）
• 不带PMI的钣金（.psm）

更多信息，请参考：

• 保存为 DLM

3DLITE是新迪数字轻量化标准格式，可使用天工看图直接打开。

支持以下类型的天工CAD文档另存为3DLITE文档（.3dlite）。

• 零件（.par）
• 钣金（.psm）
• 装配（.asm）

更多信息，请参考：

• 保存为 3DLITE

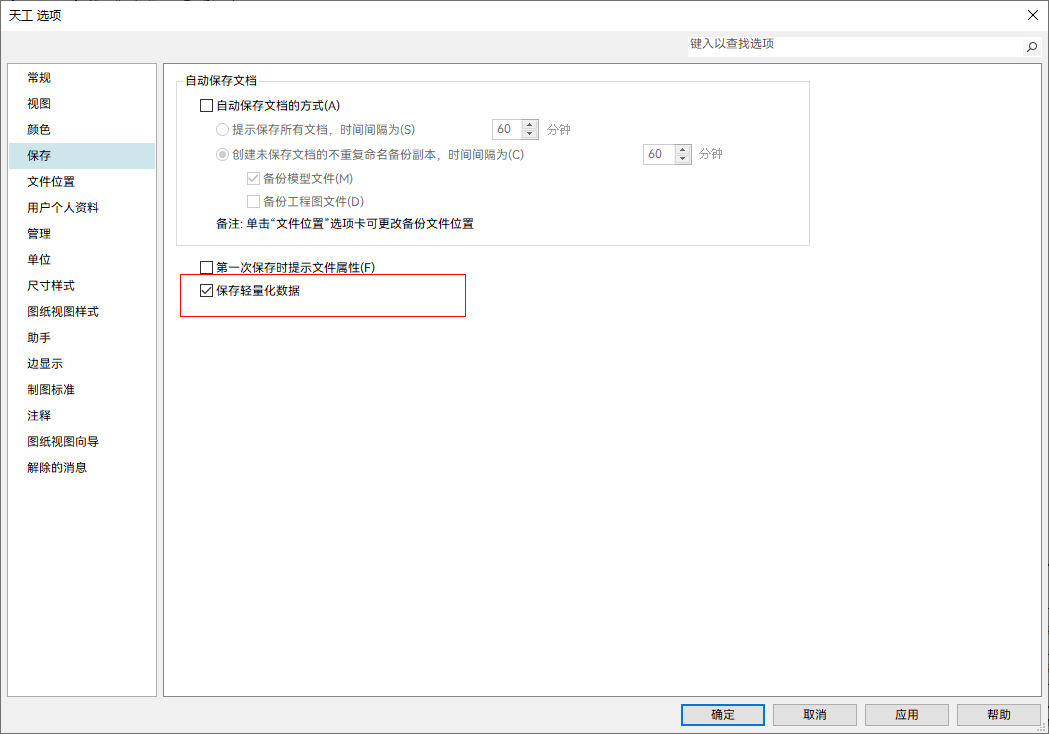

如下图，在保存页（天工选项）勾选保存轻量化数据后，保存的天工CAD工程图（.dft）可以直接在天工看图打开，无需安装天工CAD。

• 局部放大图中模型轮廓线丢失的问题已修复。
• 剖视图和父视图已关联，可以随父视图一起移动。
• 部分剖视图不显示的问题已修复。
• 迁移后注释颜色已改为黑色，方便识别。

更多信息，请参考：

• 将 Creo 文档转换成天工文档

• 工程图中的中心线、零件序号与视图关联，能随视图一起移动。
• 剖视图带比例的名称正常显示。
• 结构树上同名文件自动分组。
• 工程图迁移，部分视图重叠已修复正常显示。
• 内存占用过大问题已修复。
• 批量迁移时，修复了弹窗终止的情况。
• 新增选项，设置自动重启 SolidWorks。
• 不勾选获取所有配置成员选项，SolidWorks多配置则不展开，只生成单一文件，文件名完全一致。

更多信息，请参考：

• SolidWorks 数据迁移

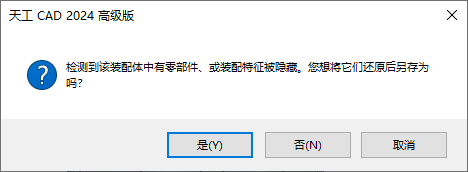

现在，将装配体保存为第三方格式的时候，如果装配体中有隐藏的零部件或装配特征，会弹出提示供用户选择。

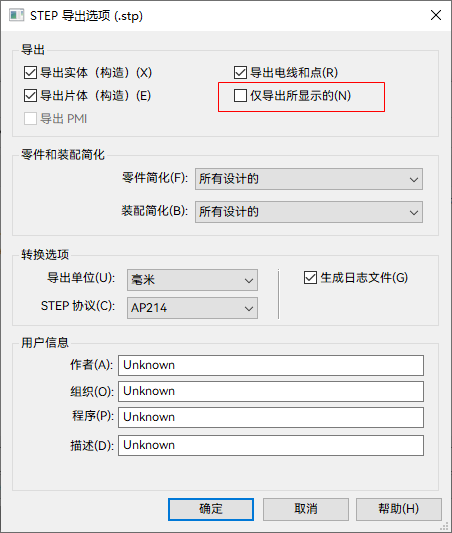

以前，部分格式可以通过导出选项中的参数来设置是否保留隐藏的零部件或装配特征。

更多信息，请参考：

• 隐藏还原提示框。

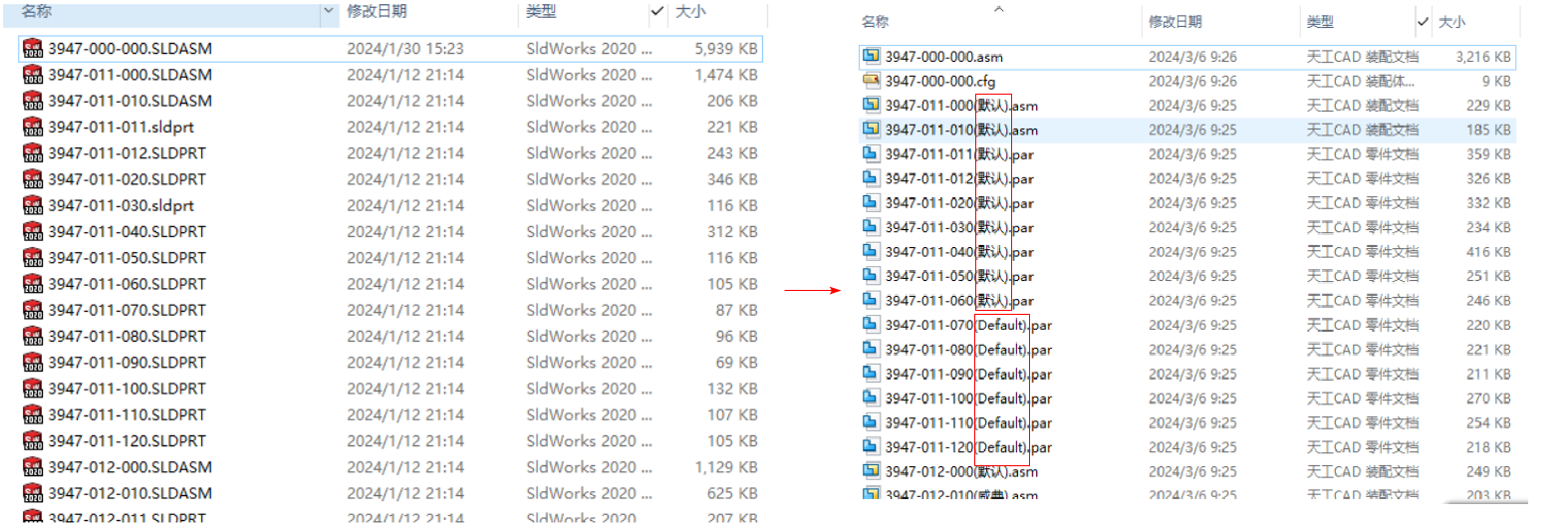

使用天工CAD直接打开SolidWorks装配文件时，零部件的名称可能与SolidWorks装配中的零部件名称不匹配。部分零件的颜色会显示不正确。现在此问题已修复。

更多信息，请参考：

• 打开 SolidWorks 文档
