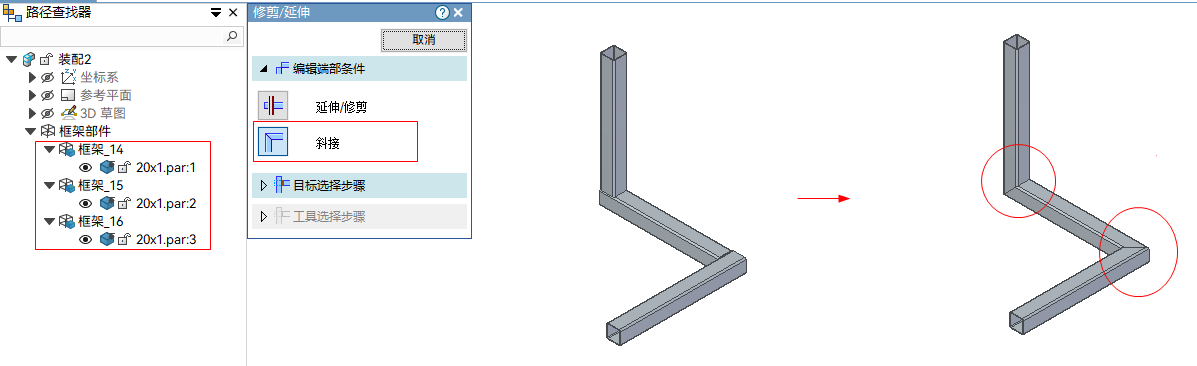

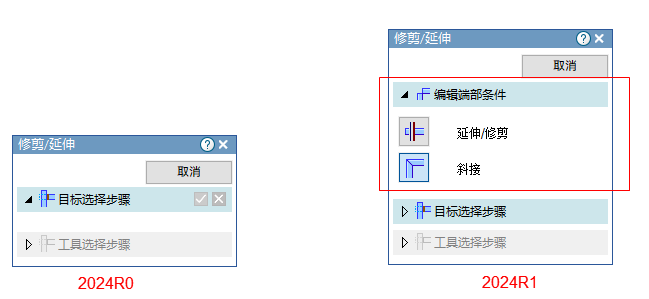

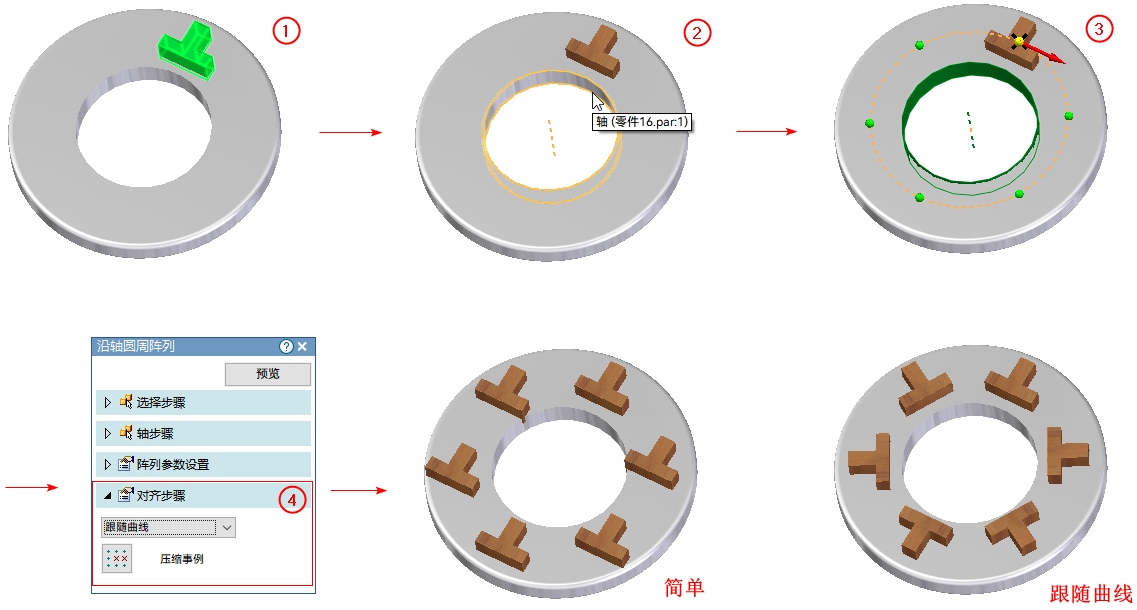

装配

新增槽口配合关系

装配环境新增槽口配合关系，支持将回转零件约束在槽的中心线上。用户可以更高效的装配槽口和圆柱销钉类零件。

工作流程：

  1. 选择槽口的任一直线侧边或圆弧侧边（A）。
  2. 选择标准圆柱/圆锥面（B）。
Tip:

也可以先选择标准圆柱/圆锥面（B），再选择槽口的任一直线侧边或圆弧侧边（A）。

更多信息，请参考：

路径查找器增加更新提示图标

当用户更新了零件或子装配并保存后，在切换到顶层装配所在的图形窗口时，路径查找器上的零件和装配图标旁会显示红绿灯标识，如下图。

可使用更新活动层命令刷新装配。

更多信息，请参考：

重命名文档功能增强

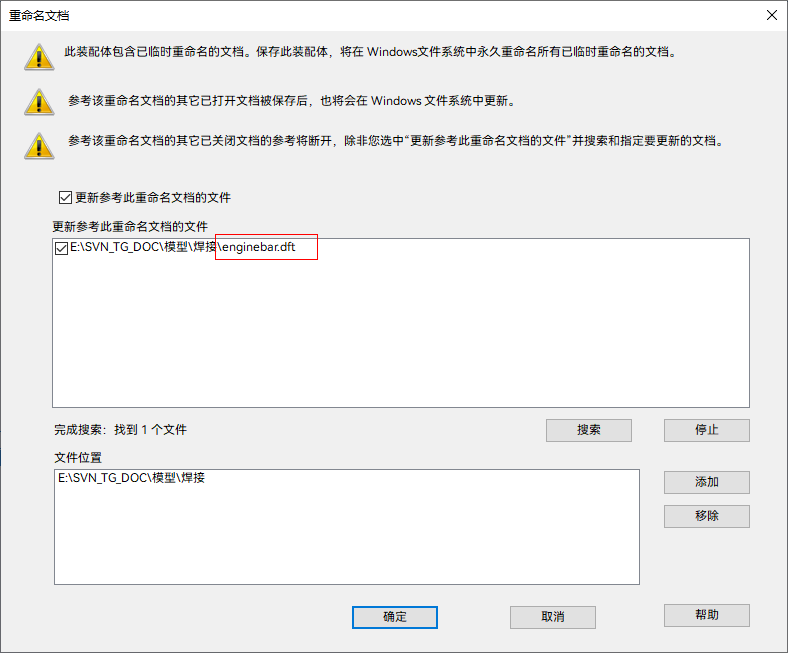

使用重命名文档命令对零件/子装配文档重命名时，支持将同名且关联的工程图文件一起改名并更新关联关系。

更多信息，请参考：

打包命令优化

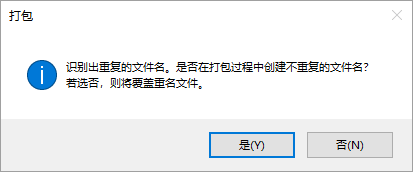

打包命令已优化，在装配环境打包多个装配体时，如果检测到这些装配体引用了同名的零部件，系统会提供更多选择：

  • 单击是，则创建带后缀（ “_1”、“_2” 等）的同名新文件。
  • 单击否，则覆盖同名文件。

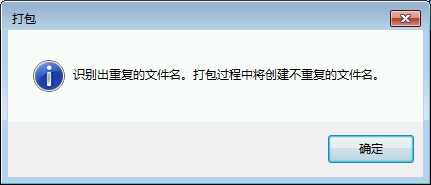

以前，只能创建不重复的文件名。

更多信息，请参考：

装配中的复制粘贴命令优化

以前，在装配中复制带有配合关系的多个部件并粘贴后，配合关系不起作用。需要进入其中一个零件的配合关系编辑步骤，不做任何操作并确定，配合才起作用。

现在已修复此问题。

更多信息，请参考：

装配环境中的配合功能优化

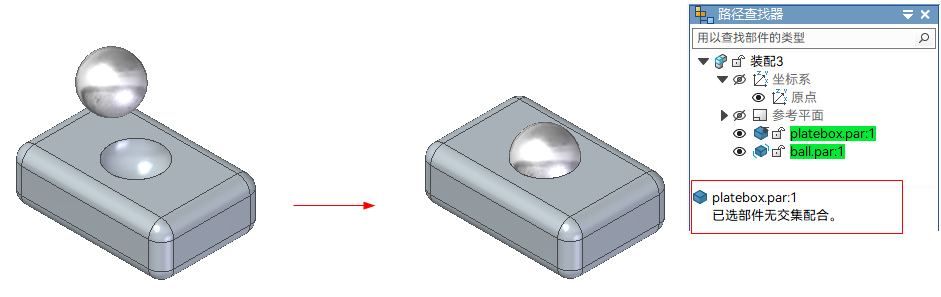

装配环境中的配合功能已优化。对零件进行装配时，支持按照配合关系移动零件位置，而不添加配合关系。

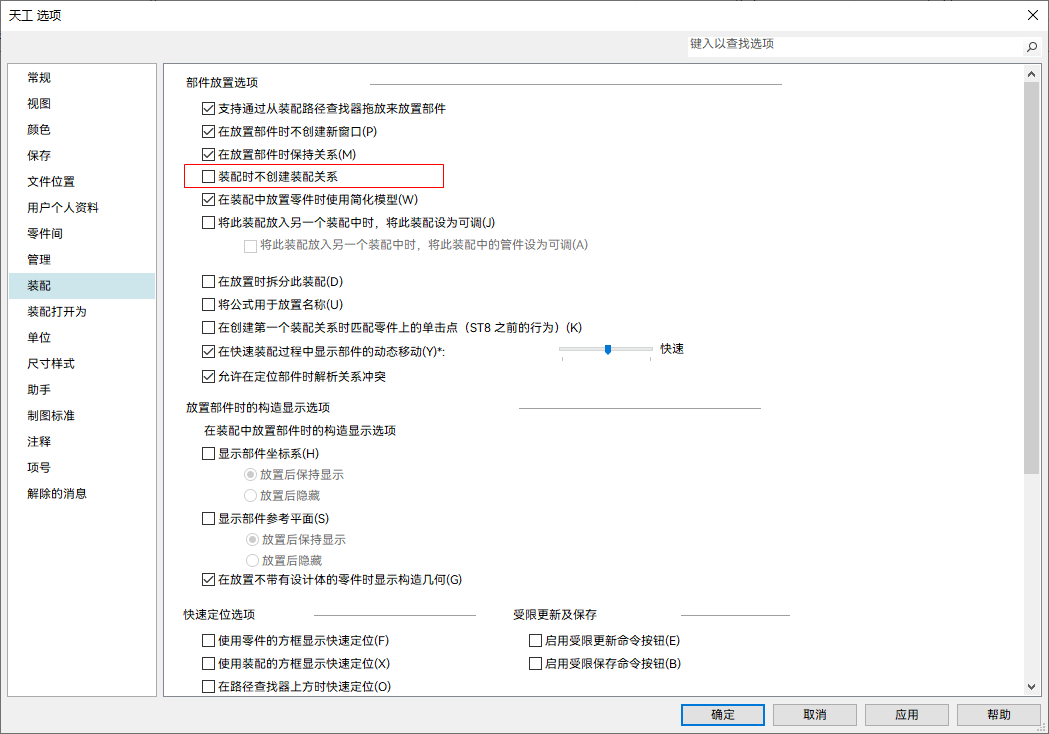

此功能默认关闭。要开启此功能，在天工选项对话框，勾选装配时不创建装配关系。

更多信息，请参考：

焊缝特征选项的重量属性优化

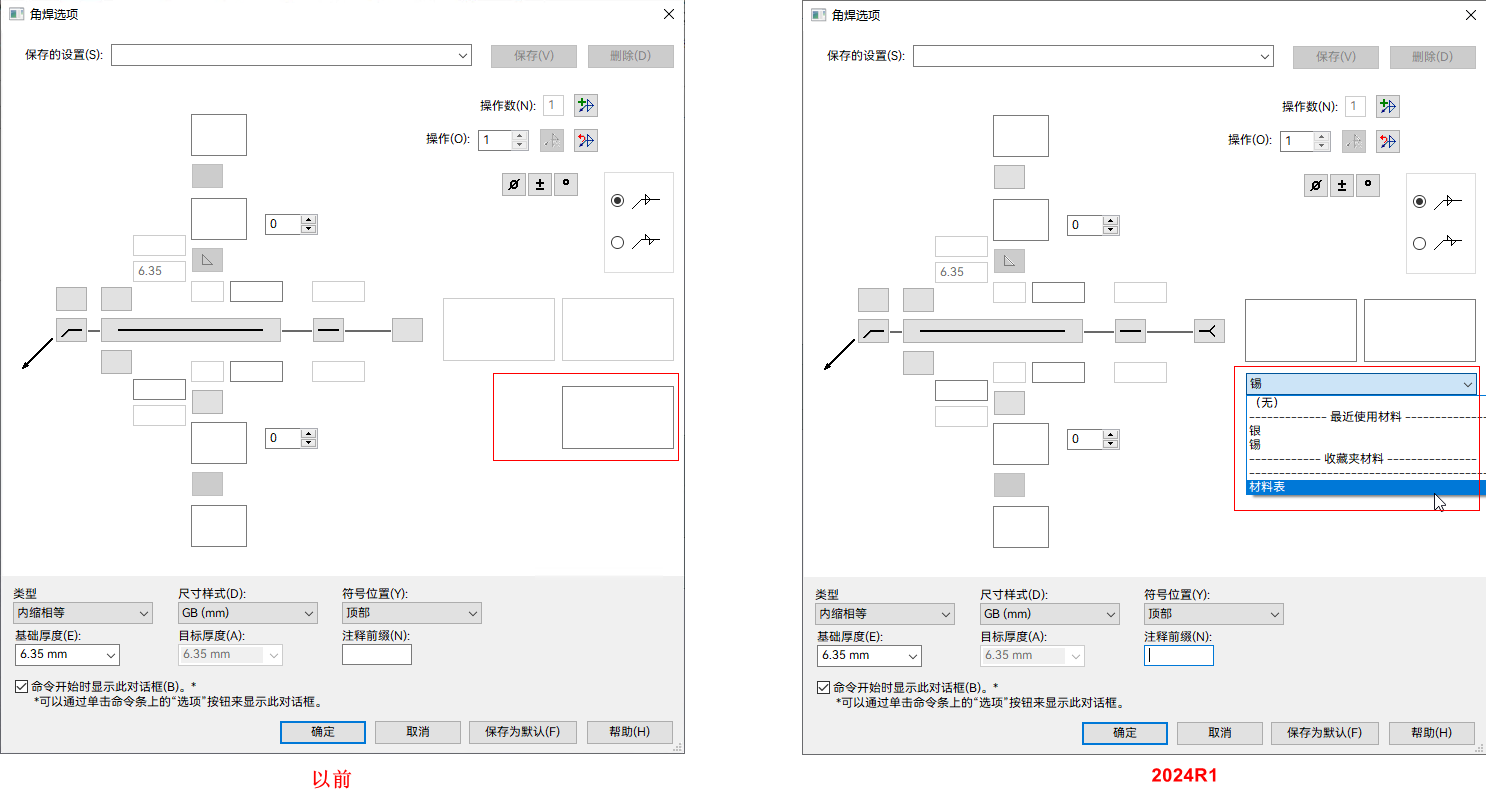

现在，焊缝材料支持下拉选择。以前，只能手动输入。这项改动涉及以下场景：

  • 零件/装配环境中的焊接特征：
    • 角焊命令→角焊选项对话框。
    • 坡口焊命令→坡口焊选项对话框。
    • 焊接标注命令→焊接标注对话框。
  • 零件/钣金/装配环境中的 PMI 注释和草图注释：焊接符号→焊接符号属性对话框。

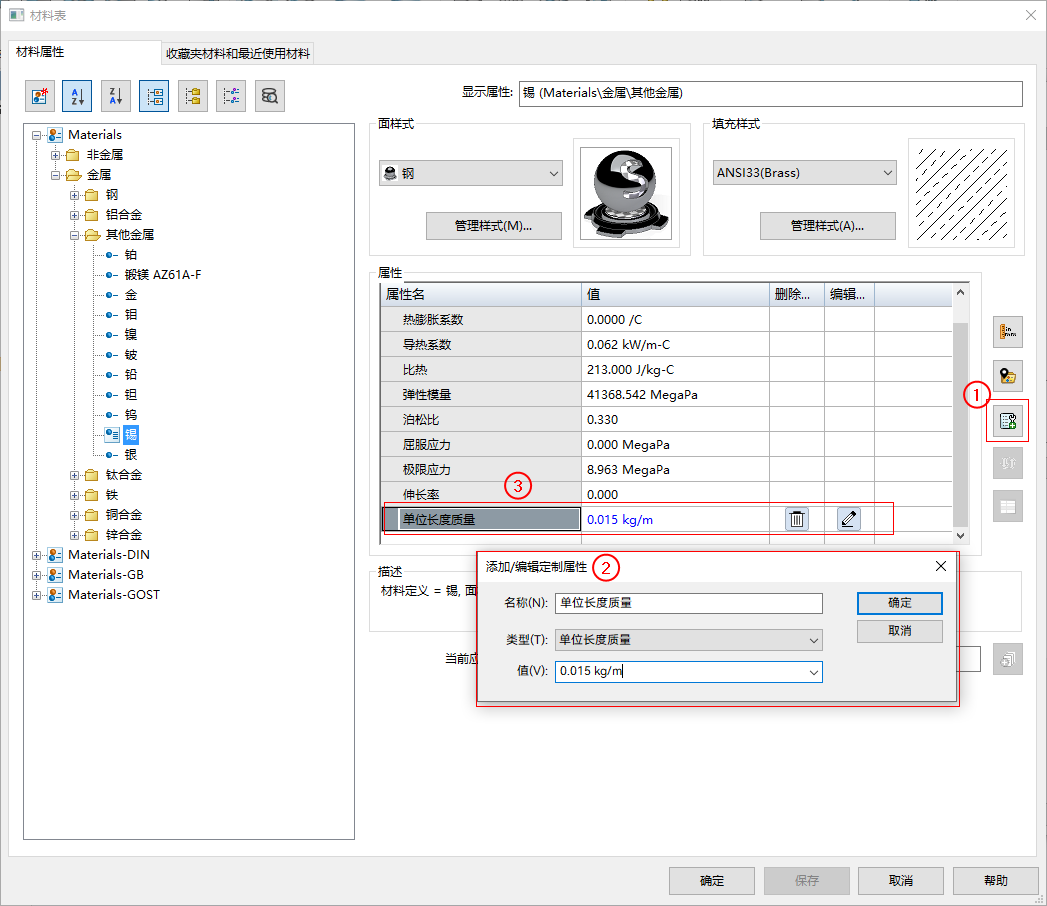

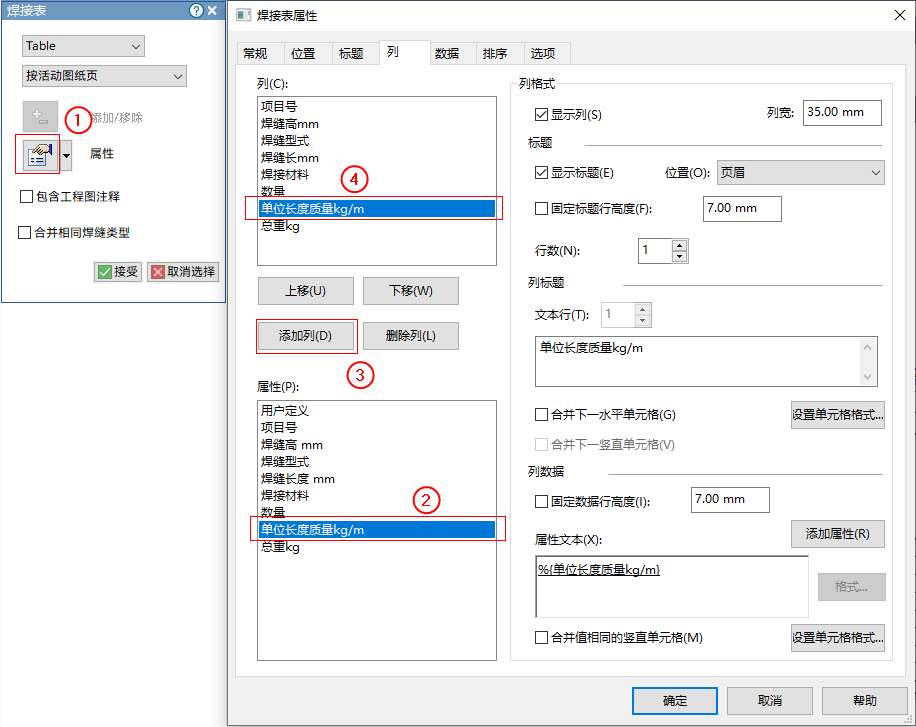

选择上图的材料表后，可以在材料表对话框自定义焊件的单位长度质量，如下图所示。

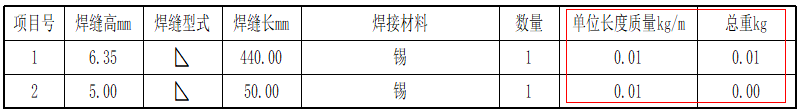

在工程图中可以将单位长度质量添加到焊接表。

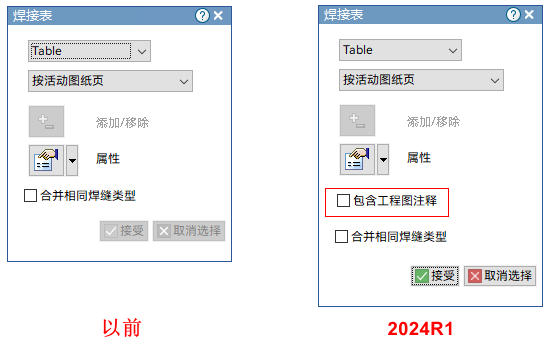

工程图环境，焊接表命令条中已新增选项，可以指定在焊接表中是否包含工程图中的焊接符号注释。

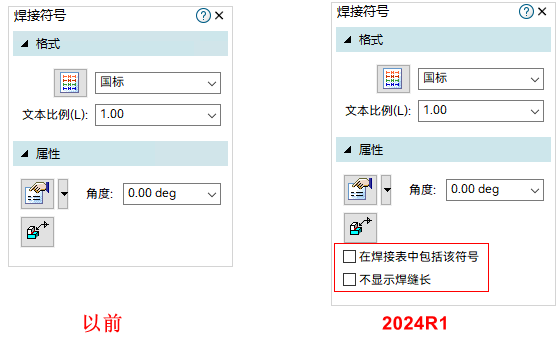

工程图环境，添加焊接符号时，可以指定该符号是否被统计在焊接表中。

更多信息，请参考：
