修剪/延伸命令条

• 延伸/修剪：延伸或修剪框架至指定的距离、选定的面、平面或体。
• 斜接：在不同框架组之间创建45°斜接。

此按钮的功能会随着特征构造的过程而发生变化。完成按钮通过使用其他步骤中提供的输入来构造特征。一旦构造了特征，就可以通过重新选择命令条上的适当步骤来编辑它。取消按钮将放弃任何输入并退出命令。

模式

按元素或距离方式修剪/延伸框架。

• 按元素 - 指定按元素方式修剪/延伸框架。
• 按距离 - 指定按距离方式修剪/延伸框架。

选择

设置元素选择的方法。

• 体 - 选择在实体中要修剪或延伸框架的边。

• 面 - 选择要修剪或延伸框架的面。

• 平面 - 选择要修剪或延伸框架的平面。

切合

指定是否要对修剪或延伸的框架进行顶部修整。 此选项仅适用于体。

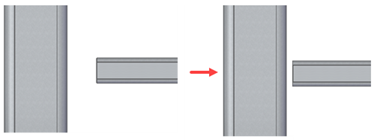

焊缝间隙

将焊缝间隙添加到框架的修剪端或延伸端。

焊缝间隙值

指定焊接间隙值。

距离

指定框架修剪或延伸的距离值。正值将延伸所选框架，负值将修剪所选框架。

Note:

按距离延伸无上限限制。按距离修剪时，其数值必须小于当前选中框架中最短框架的长度值。
