创建带焊接间隙的框架

Note:

在此过程中，为显示起见，焊缝间隙值会被夸大。

  1. 创建框架并将焊缝间隙应用到所有成员。

  2. 选择框架命令 。

  3. 在框架选项对话框中，单击设置焊缝间隙值选项。在值框中键入 35。

  4. 单击应用，然后单击确定。

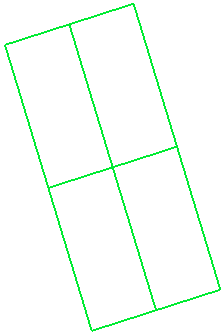

  5. 选择路径元素，然后右键单击。

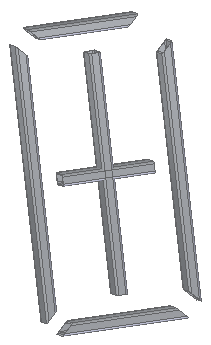

    单击完成。

  6. 关闭草图单元显示。

为所有框架设置焊接间隙

全局更改焊接间隙值。

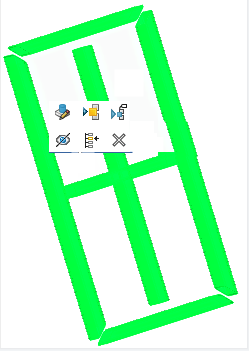

  1. 在装配路径查找器中，选择所示的框架收集器。

  2. 单击编辑按钮。

  3. 在框架命令条上，单击框架选项按钮。

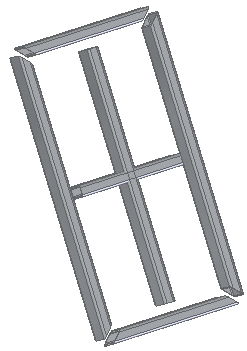

  4. 在设置焊缝间隙值框中键入 70。单击应用，然后单击确定。

为单个框架设置焊接间隙

更改单个框架一端的焊接间隙值。

  1. 选择单个框架。

    Note:

    如果此时单击编辑端部条件，则会编辑两端（红点）。

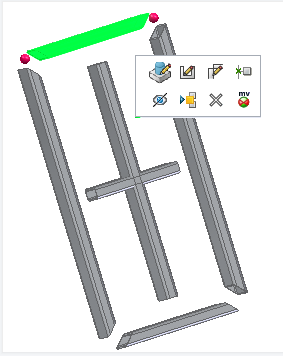

  2. 要编辑单个端部，单击所示端部。

  3. 在框架命令条上，单击焊缝间隙选项并键入 150。

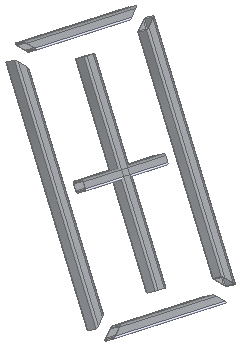

    单击完成。

清除覆盖

当选择清除覆盖时，观察结果。

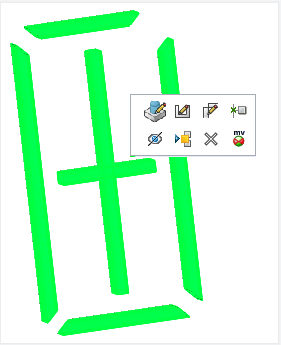

  1. 在装配路径查找器中，选择所示的框架收集器。

  2. 单击编辑按钮。

  3. 在框架命令条上，单击框架选项按钮。

  4. 在框架选项对话框中，单击清除覆盖。

    注意弹出消息：

    已清除 1个末端的拐角处理替代。

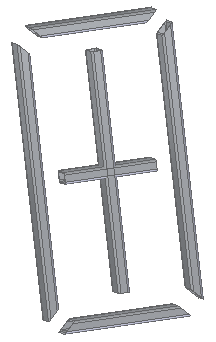

    关闭弹出消息。在框架选项对话框中单击确定，然后在框架命令条单击完成。
