在框架中定义孔位置

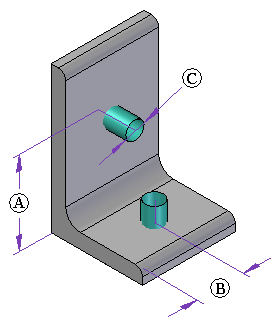

通过在装配环境中添加装配孔特征可在框架中创建孔。使用每个框架成员中的圆柱构造曲面和草图关系在所需位置创建孔装配特征。可以使用包含命令包含构造曲面中的边，以帮助对齐装配孔特征。

如果孔位置构造曲面存在于横截面部件文件中，则在默认情况下，创建框架时框架成员中不会显示孔位置构造曲面。必须使用框架快捷菜单中的孔位置→从横截面部件调入命令使这些曲面进入框架中。

通过在快捷菜单中选择显示/隐藏部件→曲面命令可以隐藏构造曲面。

此外，还可以通过从快捷菜单中选择孔位置→从框架中删除命令从框架中删除构造曲面。如果需要，可使用从横截面部件调入命令恢复构造曲面。
