端部封盖选项对话框

保存的设置

指定新保存设置的名称。选择箭头会列出先前保存的设置名称。

保存的设置可用于为下一会话保存选项设置。

保存

将端部封盖选项对话框中的信息保存到保存的设置框中显示的名称中。

删除

删除与保存的设置框中当前显示的名称关联的保存的设置信息。

材料

指定端部封盖的材料。

厚度

指定端部封盖的厚度。

基于框架横截面创建端部封盖

选中后，根据框架的横截面创建端部封盖。

清除后，根据框架末端周围的边框创建端部封盖。

向内

将端部封盖延伸到框架中，并使框架的总长度保持不变。

向外

将端部封盖从框架中伸出，从而增加框架的总长度。

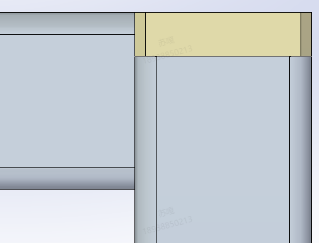

框架内缩

将端部封盖从框架中伸出，同时框架内缩一个端盖的厚度，从而不改变框架的总长度。

嵌入

指定内部端部封盖嵌入的距离。此选项仅在选择了向内选项时才可用。

偏置

指定框架的端部封盖和内环或外环之间的距离。创建焊接时，使用偏置选项。

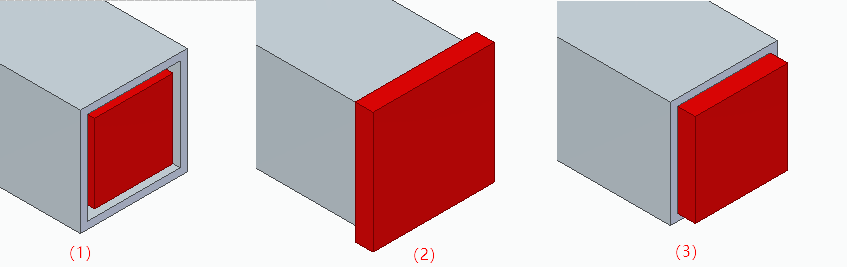

当选择了向内时，偏置值只能为正，端部封盖将向内偏置，下图（1）。
- 如果勾选基于框架横截面创建端部封盖，则偏置值定义端部封盖和内环之间的距离。
- 如果没有勾选基于框架横截面创建端部封盖，则偏置值定义端部封盖和外环之间的距离。
当选择了向外时，偏置值可以为正，也可以为负。偏置值定义端部封盖和外环之间的距离。
- 如果偏置值为正，则端部封盖按指定值向外偏置，下图（2）。
- 如果偏置值为负，则端部封盖按指定值向内偏置，下图（3）。
