框架端部封盖命令

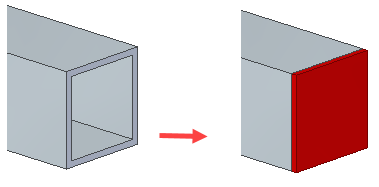

使用主页选项卡→框架组→框架端部封盖命令可在框架结构的端部放置封盖。

Note:

允许在奇异平的面上使用端部封盖。不支持特别修剪的框架端部。

可以根据以下内容创建端部封盖：


框架横截面
轮廓边框

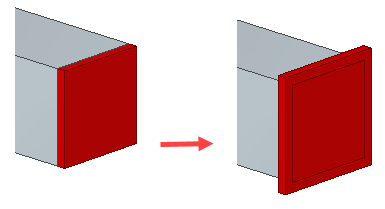

可以使用端部封盖选项对话框执行以下操作：

路径查找器中的端部封盖

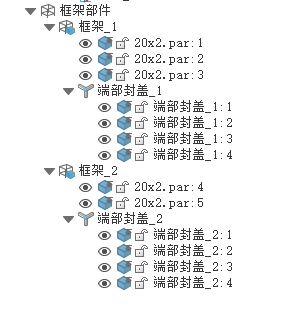

创建框架端部封盖后，将在路径查找器中的每个框架成员下列出不重复的端部封盖。

可以使用测量与检查选项卡→物理属性组→属性管理器命令来显示框架及其端部封盖的属性值。

可以使用编辑命令在框架下编辑类似的端部封盖。

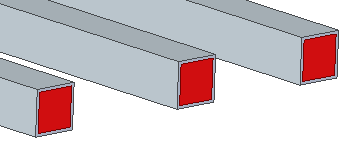

在以下示例中，创建了内向端部封盖。

要编辑类似的端部封盖，请右键单击端部封盖，然后单击编辑按钮以显示框架端部封盖选项对话框。

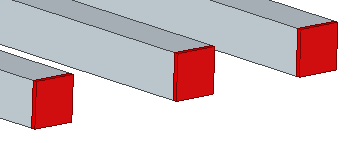

在框架端部封盖选项对话框中，内向端部封盖已更改为外向端部封盖。单击确定或应用按钮后，将更新相似的端部封盖。

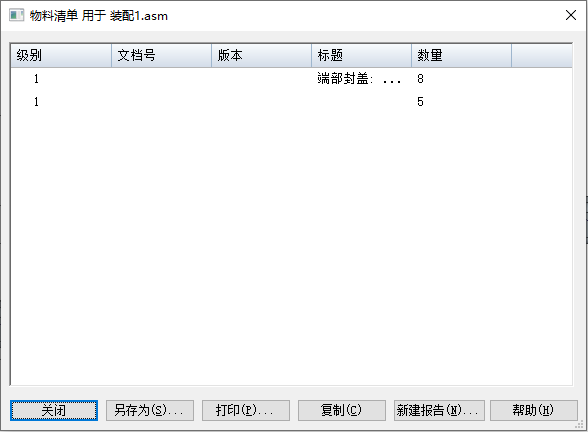

可以创建列出端点及其数量的物料清单 (BOM)。

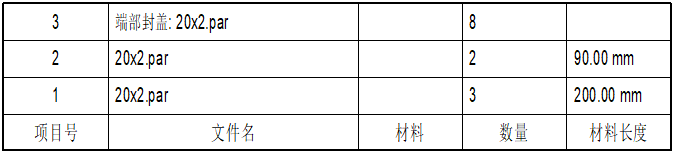

从框架装配创建的图纸将显示并列出零件明细表中的端部封盖。
