框架命令

框架命令 沿着已选路径创建结构框架。路径可由 3D 线段、装配草图或放置在装配中的现有零件边组成。当零件边被用作定义框架时，单边、相切链，或实体的所有边都可被用作创建框架的输入。

零件边可被用于定义框架。单边、相切链或实体的所有边可被用作创建框架的输入。

分割交叉框架

使用框架选项对话框中新的分割交叉框架选项可以自动在路径相交的位置分割框架。它还分割用于创建框架的草图。

在 天工 CAD 版本 2022 之前，必须分割所有相交路径草图以分割相交框架。 现在，可以结合使用新选项和单个框架用于共线段选项以获得所需的结果。

还可以对要分割的框架和要保持不分割的框架的组合进行切换。

修剪框架

可以将框架修剪成多个对象，如面、体或平面。

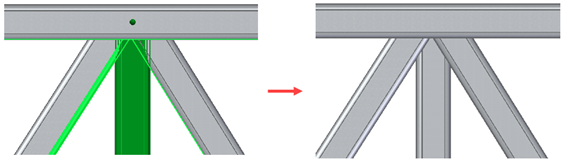

在以下示例中，可以将中间的框架 (A) 修剪成两个相邻的框架 (B) 和 (C)。

可以从三个不同的框架中选择面以修剪中间的框架。
