框架选项对话框
- 首选框架方位
- 指定想要如何确定框架的方位。只有在创建模式时才能更改平面方位。由于后续特征可能与原始方位之间存在依赖关系，您不可在创建方位后再对其进行编辑。如果需要更改方位，应删除框架，更改方位，然后重新创建框架。
- 坐标系
-
指定您要用来选择首选平面的坐标系。默认设置是基本坐标系，但您可以在文档中指定任何坐标系。
- 首选平面
-
指定首选平面后可确定横截面的方位。只有当选定的实体位于多个平面时，此选项才适用。如果所有选定实体位于同一平面，则该平面为首选平面，此选项将被忽略。
- 方位
-
根据等分平面或径向来确定框架横截面的方位。
- 预览
- 可预览您所作的选择，以便更好地了解您选择的方位。
- 拐角处理选项
- 指定您要对框应用拐角处理的方式。这些选项的功能取决于给定顶点处的段数。
对于正好带有两个正交段的顶点，可以对其应用斜接、对接或无拐角处理。如果选择无拐角处理，那么可以应用半径或者延伸角。
对于正好带有两个非正交段的顶点，可以对其应用斜接或无拐角处理。如果选择无拐角处理，那么可以应用半径或者延伸角。如果应用半径处理，那么结果是一个实体。
对于带有三个或更多非正交段的顶点，可以对其应用斜接或无拐角处理。
- 应用拐角处理
-
指定要应用到相邻框架部件的角处理的类型。拐角处理可以是：
- 斜接
-
将斜接端部条件应用到相邻的框架部件。
- 首选平面
-
斜接与首选平面平行的框架拐角。您可以指定 XY 平面 (1)、YZ 平面 (2) 或 XZ 平面 (3)。
- 对接
-
将一个框架成员对接到与首选轴平行的另一个框架成员中。
- 首选轴
-
将一个框架成员对接到与首选轴平行的另一个框架成员中。您可以指定首选 X 轴 (1)、首选 Y 轴 (2) 或首选 Z 轴 (3)。
- 应用半径
-
将指定的半径应用到相邻的框架部件。
Note: 如果半径值超过边界条件，天工 不会对框架部件应用圆角拐角处理。路径查找器中子框架中的符号表示错误。 - 延伸框架部件
-
按框中指定的值拉伸框架部件端。
Note: 如果延伸框架部件参数的值超过边界条件，天工 不会对一个或所有框架部件应用全局端部条件。路径查找器中子框架中的符号表示错误。 - 无拐角处理
-
不对相邻的框架部件应用端部条件。如果所给顶点上的段多于两个，则可以使用此选项。
- 设置焊接间隙值
- 在框架端部及端部拐角处添加焊接间隙，并延伸至平面、面或体。
- 清除覆盖
- 清除框架各端的覆盖拐角处理。
- 选项
- 扩展或缩减对话框中显示的选项。
- 框架部件位置
- 指定框架部件的源位置。
- 浏览部件
-
指定框架部件位于本地或网络上的文件夹中。
- 从标准件库中选择
-
指定框架部件位于标准件库。
Note:随 天工 CAD 一起交付的标准件数据库不包含框架部件。如果当前配置的标准件数据库仅包含免费部件，那么您必须选择浏览部件选项。
- 在非斜接处切合
- 将顶部修剪应用于包含非斜接端部条件的相邻框成员。
如果您取消对该选项的选择，框架成员将修剪成一个平面。
- 框架部件自动定位
- 自动定位所有框特征的框架部件，其中框特征是基于相邻框成员的。
- 如果框架已存在，则忽略实体
- 如果在选择路径步骤选择的实体上已经创建了任何框架成员，则创建框架时将忽略该实体。
- 分割交叉框架
- 分割所有交叉框架。

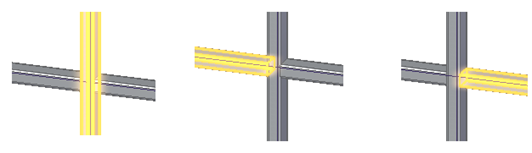

在下面的示例中，选中该选项后，交叉框架将分割为三个单独的零部，
三个零件各有一个条目显示在路径查找器中。

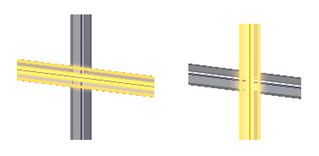

在下面的示例中，未选择该选项时，不会分割交叉框架
两个零件各有一个条目显示在路径查找器中。
- 单个框架用于共线段
- 此选项开启后，就会创建跨越所有共线相连段的单个框架。此选项关闭后，就会为每个路径段创建框架。
- 单个框架用于相切段
- 此选项开启后，就会创建跨越所有相切相连段的单个框架。此选项关闭后，就会为每个路径段创建框架。
- 最近使用的部件列表
- 指定最近使用部件列表中实体的最大数目。
- 命令开始时显示此对话框
- 每次选择命令时显示此对话框。如果在选择此命令时您不想显示此对话框，请清除此选项。
