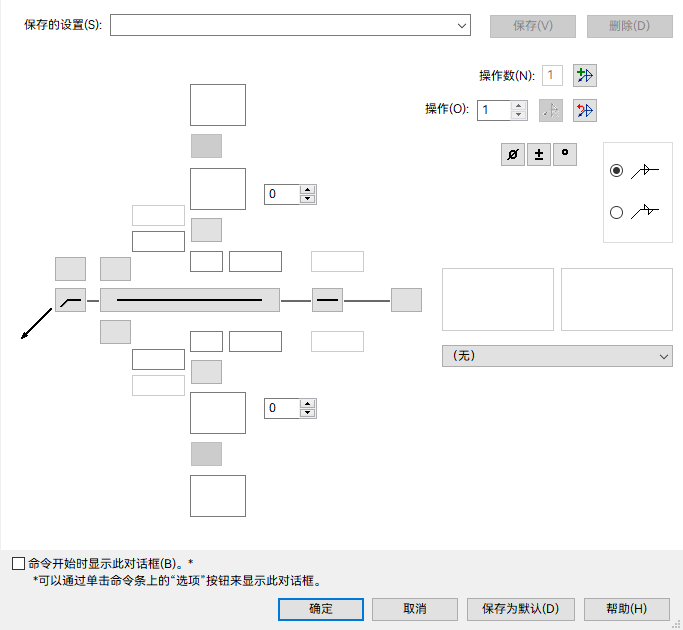

坡口焊选项对话框
此对话框上的用户界面是由当前焊接符号标准决定的。在天工 选项对话框的制图标准选项卡上设置焊接符号标准。两个可用标准是 ANSI/ISO/DIN 或 GOST。
- 保存的设置
-
列出保存的设置。您也可以单击箭头来重新调用先前已保存的设置。保存的设置保存在 TianGong/Template/Reports 文件夹中的特殊文本文件中。
- 保存
- 使用您定义的名称保存当前的焊接参数。以后，您可以重新调用保存的设置以更快速地放置它。
- 删除
- 删除所选择的已保存设置。
- 操作数
- 显示当前参数集中所包含的操作数。
- 添加新操作
- 添加一个新操作，这样就可以为新操作关联一组不同的焊接参数。
- 操作
- 当包含多个操作时，可以选择要应用到当前焊接的操作。
- 删除当前操作
- 清除所有框并删除当前的操作。
- 重置当前操作
- 将当前操作的所有框恢复为默认。
ANSI/ISO/DIN 焊接符号属性
要了解如何构建简单的焊接符号，请参阅示例：定义焊接符号。
- 现场/位置符号
- 指定标志向右符号、标志向左符号或无。
- 全圆符号
- 指定全圆符号或无。
- 焊接符号
- 选定后，列出焊接类型符号。从焊接符号列表中选择焊接符号类型后，可以使用其他焊接符号定义选项定义焊接符号的内容和布局。
- 标识行符号
- 指定标识行在上、标识行在下或无。
- 断续符号
- 指定断续符号或无。
- 尾注符号
- 指定开放尾注、封闭尾注或无。使用尾注 1 和尾注 2 框来定义内容。
- 焊缝材料
- 指定焊缝材料。可以在材料表对话框自定义焊件的单位长度质量。
- 操作
- 对于 ANSI/ISO/DIN 焊接符号，为当前的焊接选项集指派一个焊接编号操作。
- 添加新操作
- 对于 ANSI/ISO/DIN 焊接符号，清除所有框，并按增量递增操作编号。
- 操作
- 对于 ANSI/ISO/DIN 焊接符号，选择并还原与特定操作编号关联的焊接选项。
- 删除当前操作
- 对于 ANSI/ISO/DIN 焊接符号，清除所有框，并将此操作重置为之前的编号。
重置当前操作- 对于 ANSI/ISO/DIN 焊接符号，清除所有框，但不更改操作编号。
GOST 焊接符号属性
GOST 焊接符号有四个字符串输入框。这些输入框可以包含文本与 %XX 属性文本代码的组合。
将光标置于焊接符号输入中后，便可以使用符号按钮、值按钮，或者打开符号和值对话框，插入相应的属性文本代码。将符号放置在文档中后，属性文本代码将转换成焊接符号和焊接数据。
- 符号
- 符号按钮 (A) 指定焊接符号类型，还可以插入常用符号，如数字、直径、加减号和度。
- 值
- 值按钮 (B) 可以提取焊接数据，如基本厚度、焊缝长度、焊缝数以及间距。
符号和值- 打开选择符号和值对话框，可选择其他符号和由模型派生的值，而不必自行键入属性文本代码。
- 现场/位置符号
- 指定标志向右符号、标志向左符号或无。
- 全圆符号
- 指定全圆符号或无。
- 端符
- 指定同侧符号、异侧符号或实心箭头。
- 重置
- 清除焊接符号框中的所有文本，并将线条和箭头重置为默认选择。
- 命令开始时显示此对话框
- 该对话框可通过单击命令条上的选项按钮来显示。
- 永久接合
- 指定两种材料接合的方式。可以选中永久接合复选框，然后选择永久接合的类型。 example:
