坡口焊命令

坡口焊特征支持多种设计方案。要焊接面的方位决定所需的输入级别。根据设计方案，您将需要定义下列输入类型之一：

• 基本面和目标面

• 基本面、目标面和目标边

• 基本面、目标面、目标边和基体边

对于简单的设计方案，一组基本面和目标面提供的信息足够用于构造特征。对于较复杂的方案，可能需要定义目标边和/或基体边。

可以使用命令条控制坡口焊特征的外观和延伸量。例如，可以控制目标边在基本面上投影的方式、特征的延伸量，并指定封盖面为平面还是使用输入面的边构造。

对于众多坡口焊特征，需要输入的只是一个或多个基本面 (A) 和一个或多个目标面 (B) 的集合。

评估选定的面，如果目标面上的顶边和底边可以垂直投影到基本面并与其相交，则会自动确定目标边。不必选择目标边，可激活命令条上的预览按钮。

单击预览按钮时，显示坡口焊特征。

对于某些坡口焊，可能还需要定义一组目标边。如果需要目标边，则在选择基本面和目标面后，会激活选择目标面步骤中的目标顶路径和目标底路径选项。

然后可以选择目标面上的边以定义目标顶路径和目标底路径。选定的边用于定义特征的路径，类似放样特征的定义方式。选定边必须相连，可以相切，也可以不相切。只有属于目标面集合中的边才可供选择。

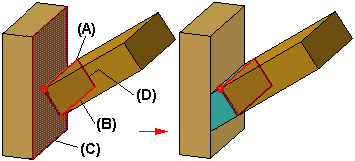

例如，如图所示，要定义坡口焊特征，首先选择基本面 (A) 和目标面 (B)。

然后选择目标面上的边定义目标顶路径 (C) 和目标底路径 (C)。在本例中，不需要基体路径。单击预览时，特征即被构造。

选择目标顶路径边时，靠近光标的边的一端会显示原点。该原点定义坡口焊特征的开始端。

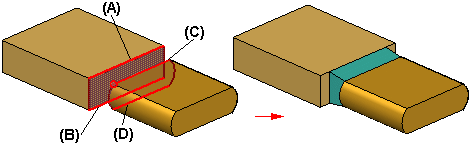

在某些设计方案中，可能需要定义基体边。在本例中，目标顶路径边 (A) 位于基本面上方。由于目标顶路径边与基本面 (B) 不相交，您将需要定义基体边。

在这种情况下，在选择基本面和目标面之后，选择目标边，然后单击预览，如果不能构造特征，将显示一条消息，提示您需要输入更多信息。

然后可以单击命令条上的选择基本面步骤按钮编辑特征。选择基本面步骤激活后，单击基本顶路径步骤按钮，然后选择基体顶路径边 (A)。在大多数情况下，定义基体顶路径边提供构造特征所必需的输入。

可以使用路径投影步骤控制顶目标路径和底目标路径投影到基本面上的方式。利用该功能，可以控制坡口焊的外观，在某些情况下，可以设置不同的选项以确保成功构造特征。可以指定已通过将目标路径垂直投影到基本面上或延伸目标零件的曲面构造坡口焊。也可以指定底路径方法与顶路径方法相同。

下例说明设置不同的投影选项如何影响坡口焊特征的外观：

• 目标顶部路径 (A)：垂直于基本面，目标底部路径 (B)：垂直于基本面。基本面为 (C)，目标面为 (D)。



• 目标顶部路径 (A)：垂直于基本面，目标底部路径 (B)：延伸曲面。基本面为 (C)，目标面为 (D)。



• 目标顶部路径 (A)：延伸曲面，目标底部路径 (B)：延伸曲面。基本面为 (C)，目标面为 (D)。



也可以指定坡口焊特征的延伸量。例如，您可能不希望特征在特征的一端或两端将目标边完全延伸开来。

利用延伸步骤选项，可以分别控制特征的开始端与终端的偏置距离。特征的开始端和终端由目标顶路径边上的原点 (A) 定义。

可以使用命令条上的选项向内偏置平面末端封盖。可以输入偏置值，也可以动态偏置末端封盖。要动态地定义平面末端封盖，单击命令条上的端面 1或端面 2按钮。

一个平的面被附加到光标处，可以以类似沿曲线构造参考平面的方式沿目标路径边动态定位。如果存在有效关键点，则可以选择这些点定位封盖面。

在延伸步骤中，也可以指定坡口焊缝两端的封盖面的构造方式。当两个零件的宽度、厚度或外观不同，又需要将坡口焊延伸到零件的两端时，该功能很有用。要将焊缝延伸到零件的两端，还必须定义基本面路径。

在下例中，定义了基体顶路径 (A) 和基体底路径 (B)。目标顶路径和底路径分别为 (C) 和 (D)。设置曲面选项时，通过连接基本面和目标面的端点和非目标边构造曲面。根据输入几何体的不同，面可以是平面或非平面。

设置平面选项时，末端封盖为平面，坡口焊缝将只延伸到最短的目标路径端。

坡口焊特征的立体几何体是使用放样特征技术构造的，其中，一组横截面和引导曲线可定义特征的外观。使用坡口焊命令可自动输入数据，从而减少工作量，无需手工构造横截面和引导曲线几何元素。选择用于定义特征外观的面和边。

放样特征构造技术的基础知识有助于理解定义坡口焊特征输入的最佳方式。有关更多信息，请参见构造放样特征帮助主题。

在装配中定义焊接特征时，可以使用坡口焊选项对话框定义想要的图纸焊接符号设置。可以定义单个操作焊接符号，或定义复合操作焊接符号。在工程图环境中设置焊接符号命令条中的标在几何体上选项时，可以将焊接符号信息抽取到图纸上。

在坡口焊选项对话框上设置的选项不影响坡口焊特征的外观。
