装配零件（工作流程）

首先使用某一个装配模板创建一个新的装配文档。装配文档采用 .asm 文件扩展名。有关更多信息，请参见创建文档和使用模板。

在装配中放置第一个零件，方法是将它从零件库拖入装配工作区中。

此操作将固定第一个零件（有关更多信息，请参见关于固定命令）。

如果零件库不可见，可以通过单击插入部件命令（装配体→装配→插入部件） 来打开它。

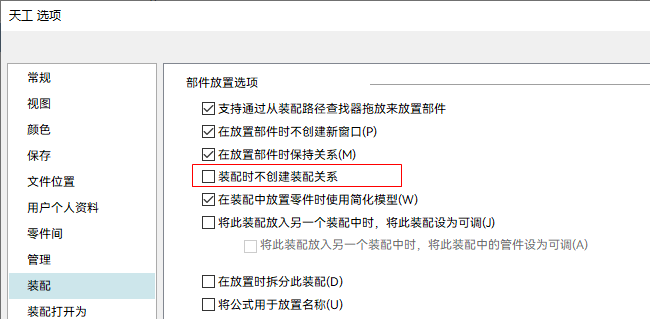

通过从零件库向装配工作空间拖动零件在装配中放置第二个零件。此操作将自动打开配合命令 并显示配合命令条：

，它用于标识属性和特征，包括应用于所放置零件的装配关系类型。

使用配合命令条上的装配关系选项，选择并应用定位零件所需的关系。请参阅以下示例：

• 使用重合命令。

• 使用平面对齐命令。

• 使用同轴心命令。

• 或任何其他可用的装配关系。

应用关系后，可以应用更多关系来完全定位放置零件。有关更多信息，请参见了解装配关系。

通过执行以下任意操作来继续构建装配：

• 要在突出物上的孔中放置螺栓或螺母，请在装配中插入零件。

• 使用装配中的路径查找器可以：

  • 查看、修改和删除用于定位零件和子装配的装配关系。

  • 对装配中的零件重排序。

  • 诊断装配中的问题。

• 使用显示配置隐藏、卸载和停用装配部件。有关详细信息，请参见显示装配中的零件。

• 要移动和旋转零件，请使用以下方法之一：

  • 使用配合命令条中的快速配合选项。

  • 当您在装配关联中操纵直接建模零件几何体时，可使用设计意图面板保留或忽略您在模型中内建的关系。

（可选）向装配中添加项号。

• 使用项号页（天工 选项对话框）为装配中的零件和子装配创建项号。

• 使用事例属性对话框查看并编辑零件和子装配的项号。

（可选）生成装配报告。

1. • 选择工具选项卡→助手组→报告命令以打开报告对话框，该对话框用于调入并显示装配中所含零件和子装配的列表（有关更多信息，请参见报告命令和创建装配报告）。装配报告类型包括零件和子装配的物料清单；管道和接头的列表；或线束部件和连接。

2. （可选）继续执行以下任意工作流：

   • 创建其中包含零件明细表的装配图纸。

   • 使用自动爆炸命令可生成装配的爆炸图（有关更多信息，请参见自动爆炸装配）。
