自动爆炸命令

自动爆炸装配的基本步骤如下：

• 指定要爆炸的部件。

• 定义爆炸设置。

• 指定部件

  可使用命令条上的选择选项指定装配中的所有零件和子装配都爆炸，还是仅选择的子装配爆炸。爆炸选定的子装配时，可在图形窗口或装配路径查找器选项卡中选择子装配。

• 定义爆炸设置

  可使用命令条和自动爆炸选项对话框中的选项指定如何爆炸部件。例如，可指定自动计算零件间的散开距离，也可以自己指定散开距离。

  在爆炸包含子装配的装配时，可使用自动爆炸选项对话框指定如何爆炸子装配中的零件。

使用命令条上的自动散开距离按钮可指定是通过自动爆炸命令自动计算零件之间的散开距离，还是要自己指定散开距离。

• 要自动计算散开距离，可设置自动散开距离选项。

• 要自己指定散开距离，可清除自动散开距离选项，然后在距离框中输入所需的值。

在定义散开距离时，可输入所需的值，然后单击爆炸按钮查看结果。要尝试另一个散开距离，可输入新值，然后再次单击爆炸按钮。

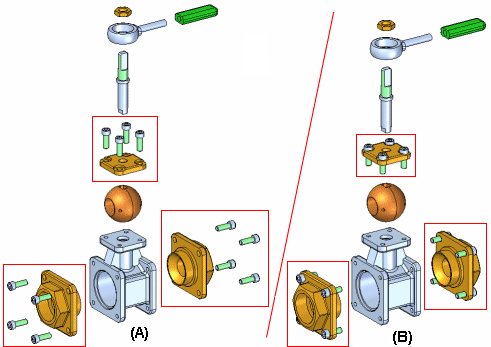

在包含子装配的装配上使用自动爆炸命令时，可指定爆炸子装配中的零件 (A)，还是将子装配中的零件组合成单一元素 (B)。要使子装配中的零件组合在一起，可设置自动爆炸选项对话框中的绑定所有子装配选项。

如果您要爆炸某些子装配 (A) 而不是其他子装配 (B) 中的零件，可使用绑定子装配命令来选择在爆炸时要保持为单一元素的子装配。

首先，在装配路径查找器中选择子装配，然后单击绑定子装配命令。一个符号将添加到装配路径查找器中子装配条目的旁边，表示该子装配已绑定。

然后，您可以清除自动爆炸选项对话框中的绑定所有子装配选项，在完成该命令时，只有选定的绑定子装配保持为单一元素。

如果要在以后爆炸子装配，可使用取消绑定子装配命令取消绑定子装配。

自动爆炸选项对话框中的爆炸方式选项允许您指定在创建爆炸是是考虑还是忽略子装配。

按子装配层选项指定每个子装配被视为不重复爆炸。这使子装配中的零件在爆炸时彼此靠近 (A)。

按单个零件选项指定在爆炸零件时忽略子装配结构。将根据零件彼此之间的靠近程度来爆炸它们。这会导致单独子装配中的零件相互混合。(B) 该选项重复在 天工 CAD 版本 19 之前使用的行为。

路径查找器上的爆炸路径查找器选项卡按照您执行爆炸操作的顺序将它们列出来。您可使用爆炸路径查找器选项卡审核和修改爆炸操作。保存爆炸配置时，每个爆炸配置都捕捉一组单独的爆炸操作。激活爆炸配置时，爆炸路径查找器选项卡将更新以列出为该配置捕捉的操作。

自动爆炸命令不能爆炸固定零件。例如，当使用原位创建选项在装配关联中创建新零件时，该零件就是使用固定关系定位的。您可以使用爆炸命令以手工方式爆炸固定的零件，也可以删除固定关系，然后使用装配关系（如重合与对齐）定位该零件。
