修改命令

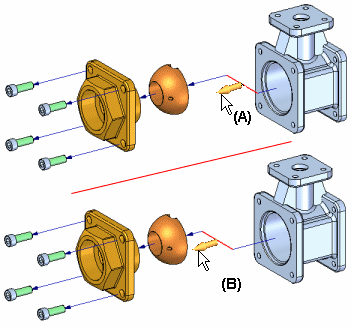

可更改飞行线的长度，方法是在想要编辑的一端选择它 (A)，然后将光标拖到所需的新位置 (B)。

如果使用移动爆炸的零件命令将零件移动到原始爆炸矢量之外，榫接则会添加到飞行线上。可使用编辑飞行线命令将榫接段 (A) 拖至新位置 (B)。

通过拖动手柄 (A) 可修改事件飞行线中段或榫接。通过拖动显示的手柄 (B) 可修改注释飞行线，或根据需要分割 (C)。

可使用父零件和子零件的范围框自动确定飞行线的位置和长度。飞行线箭头末端起始于父零件的范围框的中心。(A) 范围框是包含实体的理论 3D 区域。对于某些零件而言，您可能要更改飞行线位置。

要重新定位整个飞行线，请在飞行线的一端附近单击 (A)，然后单击要将该飞行线端点连接到其中的边或面 (B)。

将更新飞行线位置 (A)。您还可以更改飞行线长度，以在当前视图方向更好地查看飞行线箭头 (B)。

还可对飞行线执行以下操作：

• 要显示或隐藏飞行线箭头，请设置或清除视图菜单中的飞行线箭头命令。

• 要显示或隐藏所有飞行线，请设置或清除视图菜单中的飞行线命令。

• 要显示或隐藏个别飞行线，请在图形窗口或路径查找器中选择零件，然后单击快捷菜单中的显示飞行线或隐藏飞行线命令。

• 要删除飞行线上的榫接段，在爆炸路径查找器选项卡中选择合适的事件，然后单击快捷菜单中的删除命令。此命令的效果与使用移动爆炸的零件命令在早期爆炸矢量中向后移动零件的效果相同。

• 当您使用折叠命令折叠零件时，飞行线即被删除。

选择爆炸路径查找器选项卡中的爆炸事件时，还可使用快捷菜单中的显示飞行线和隐藏飞行线命令。
