工程图
新增创建所选部件图纸命令

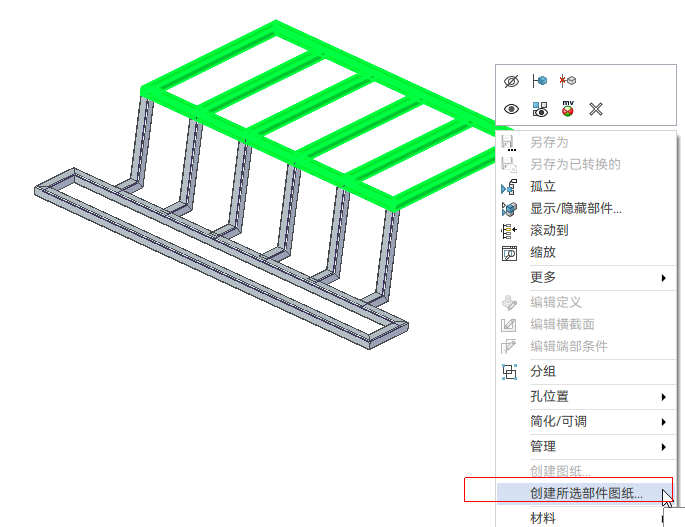

支持选择装配中的一个或多个零部件创建图纸。包括：零件、钣金、子装配、框架、管线。暂不支持线束。
Note:
装配环境中，创建图纸命令与创建所选部件图纸命令的区别：
- 前者只能选择一个部件。后者可以选择多个部件。
- 前者创建的是所选部件的图纸。后者创建的是所在装配的图纸，其中没有选择的部件被隐藏了。
- 选择框架创建图纸时，前者创建的是框架所使用的横截面部件的图纸。后者创建的是您所选择的框架的图纸。
更多信息，请参考：
隐藏边样式选项新增快捷入口

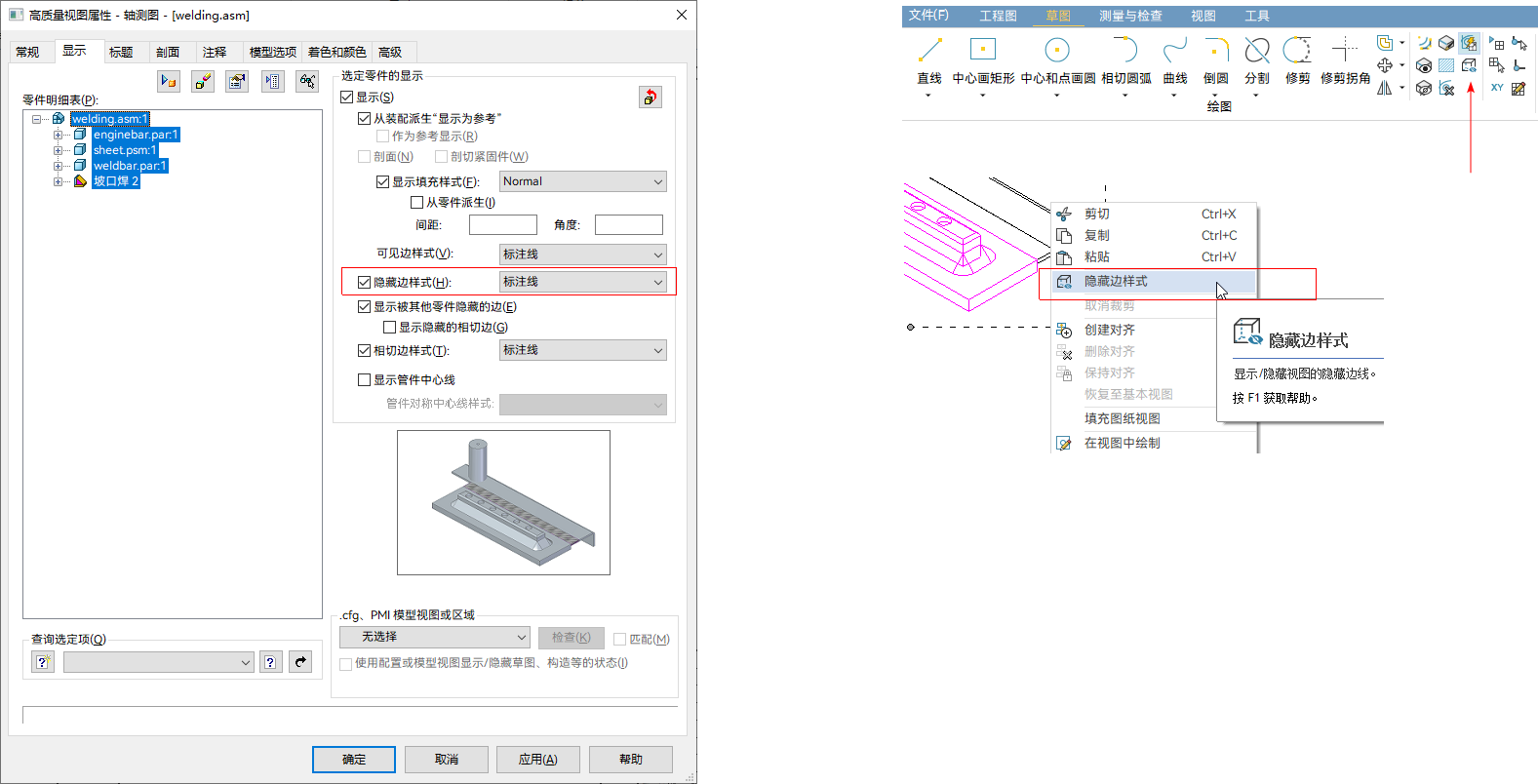

工程图环境，隐藏边样式选项已新增快捷入口，从功能区和右键菜单可以快速访问此功能。以前，用户需要在视图上右键单击，选择属性，然后在高质量视图属性对话框的显示选项卡找到此选项。
更多信息，请参考：
剖切平面中的尺寸标注优化

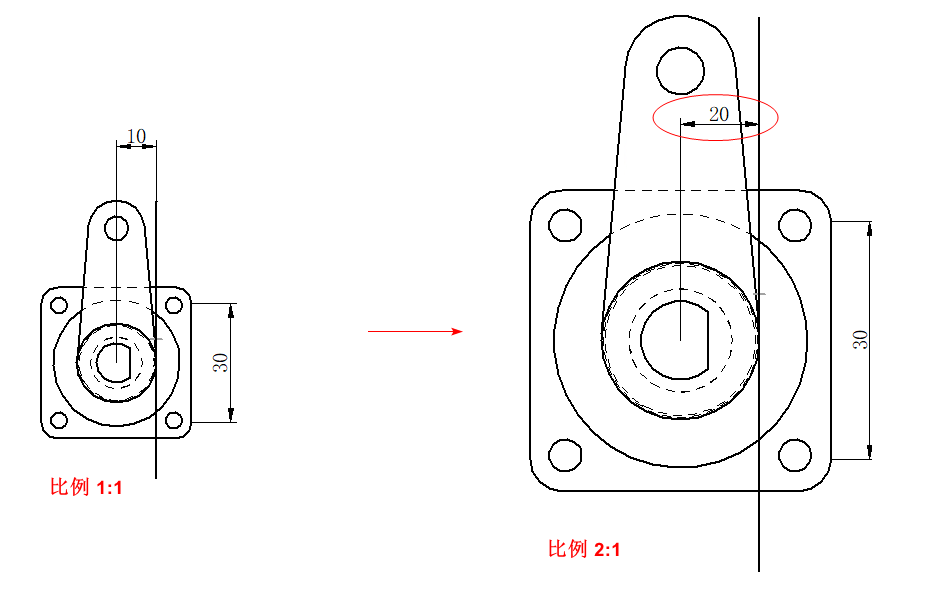

以前，在工程图中绘制剖切平面的轮廓时，对轮廓所做的尺寸标注会随着图纸视图的显示比例更新，从而可能与实际尺寸不符。

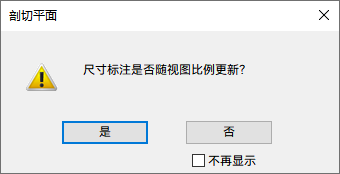

现在，在功能区选择剖切平面命令时，会弹出对话框。用户可以自主选择尺寸标注是否随图纸视图的显示比例更新。

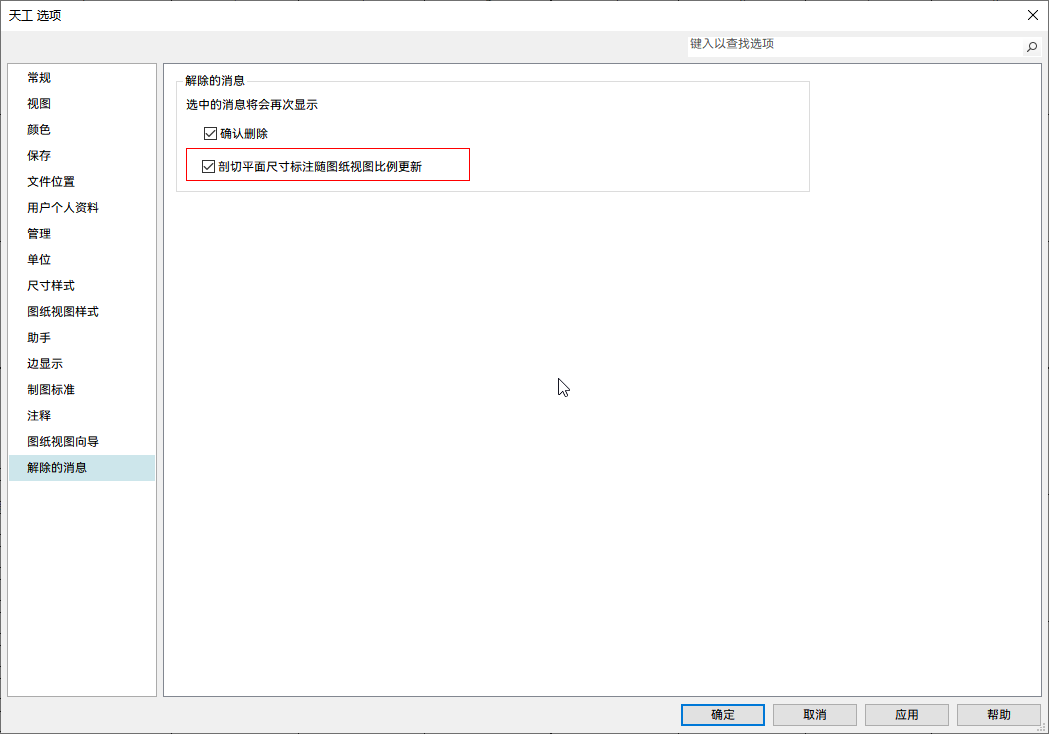

如果此对话框没有显示，则从解除的消息页（天工选项）开启。
更多信息，请参考：
焊接表功能增强
基本视图对齐关系删除与恢复优化
在处理复杂装配的工程图时，可能需要删除对齐关系后对视图进行移动。当视图较多时，用户很难找回原来的对齐关系。
现在，用户可以选择在删除基本视图的对齐关系（下图 1 ）后自动添加向视图标识（下图 2 ）。这样就可以移动视图而不用担心对齐关系会丢失。通过右键菜单中的恢复至基本视图命令（下图 3 ）可一键恢复原对齐关系。
此功能默认关闭。需要在视图页（天工选项/工程图环境）开启。
更多信息，请参考：
零件明细表中子装配显示优化
对于装配中的子装配，例如标准件，现在可以在零件明细表中显示这个子装配，而不显示这个子装配下面的零部件。
操作方法如下：

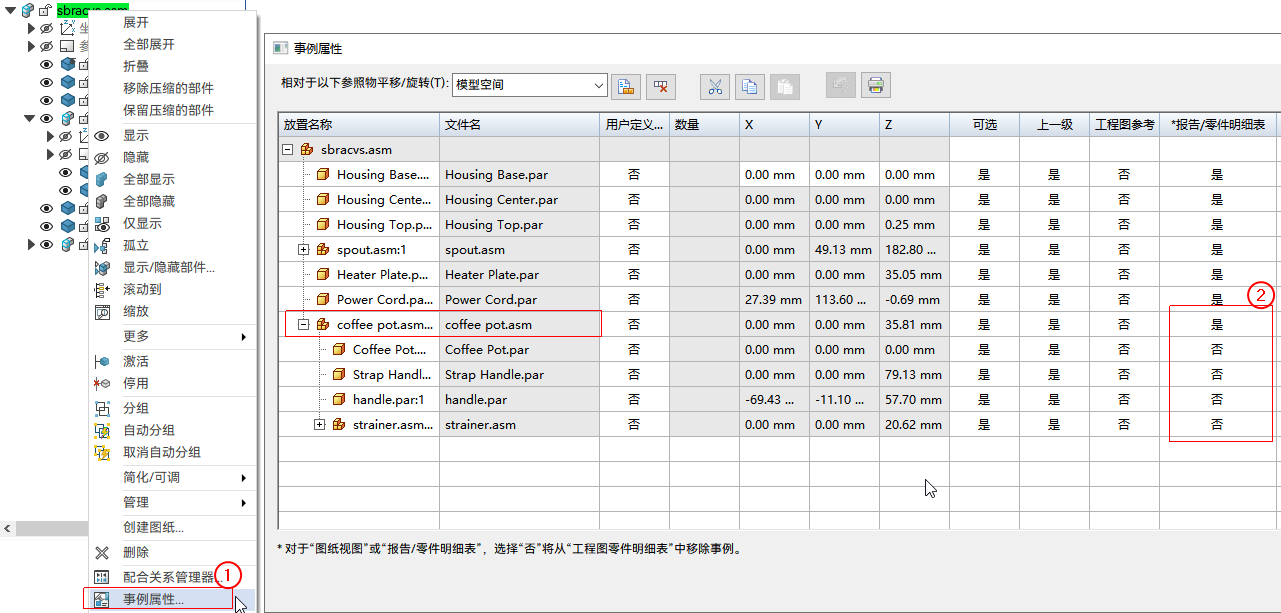

- 从路径查找器，打开事例属性对话框，将子装配下面的零部件相关属性设置为否。
- 创建此装配的工程图，并添加零件明细表。

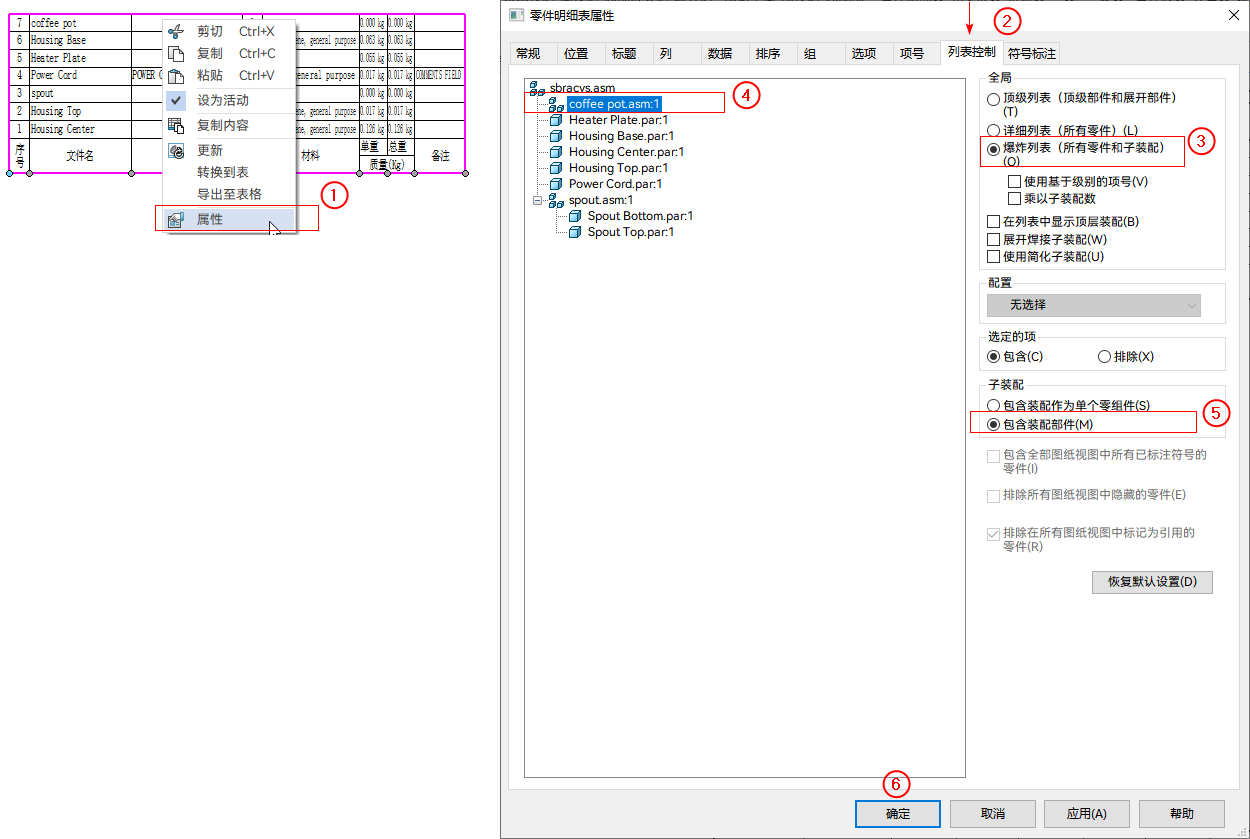

- 在零件明细表属性对话框，设置参数。

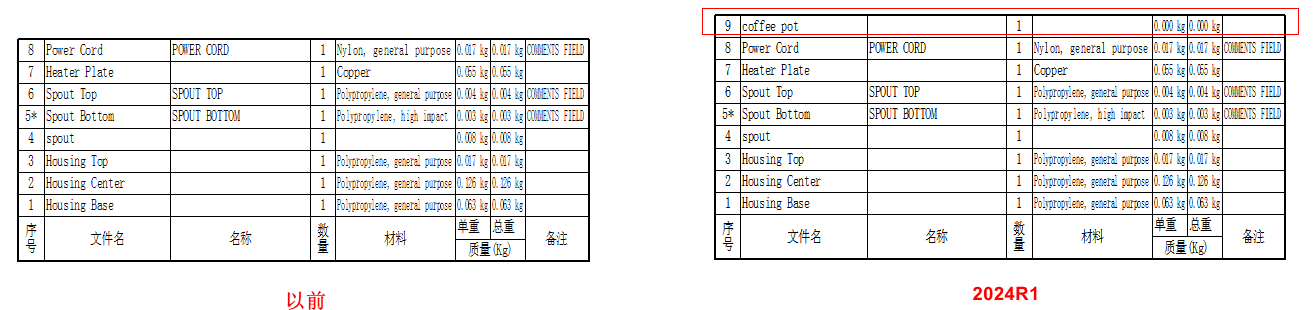

结果如下：
相关信息，请参考：
