零件及草图

新增重新划分网格命令

零件直接建模环境新增重新划分网格命令，当网格文件导入天工CAD后，使用此命令可以快速调整原有网格大小。

Note:

此命令在零件直接建模环境可用。

支持重新划分网格的情形：

  • 导入的 .stl 文件。
  • 导入的 .obj 文件。
  • 只有一个面的几何体（例如片体、球体 ），使用转换为网格体命令为其添加网格信息后。

更多信息，请参考：

新增中心画 3D 圆弧命令

3D草图环境新增中心画3D圆弧命令，支持使用中心和端点创建圆弧。

绘制流程：

  1. 第一点（1）确定圆弧的中心点。
  2. 第二点（2）确定圆弧的起点。
  3. 第三点（3）确定圆弧的终点。

更多信息，请参考：

新增3D 倒角命令

3D草图环境新增3D倒角命令，支持在两条共面3D直线之间创建倒角。两条直线可以是连接的，也可以是不连接的。

绘制流程：

  1. 单击要倒角的第一条线（1）。
  2. 单击要倒角的第二条线（2）。
  3. 单击以创建倒角（3）。

更多信息，请参考：

从动尺寸不按比例修改后提示符号增强

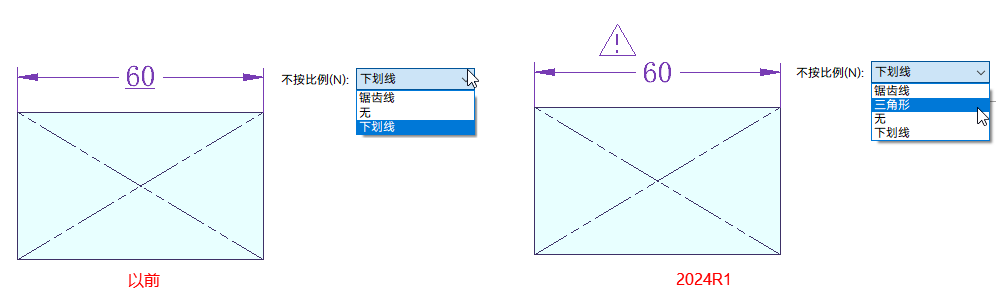

从2024R1开始，支持为不按比例修改的从动尺寸设置更醒目的三角形提示符号。

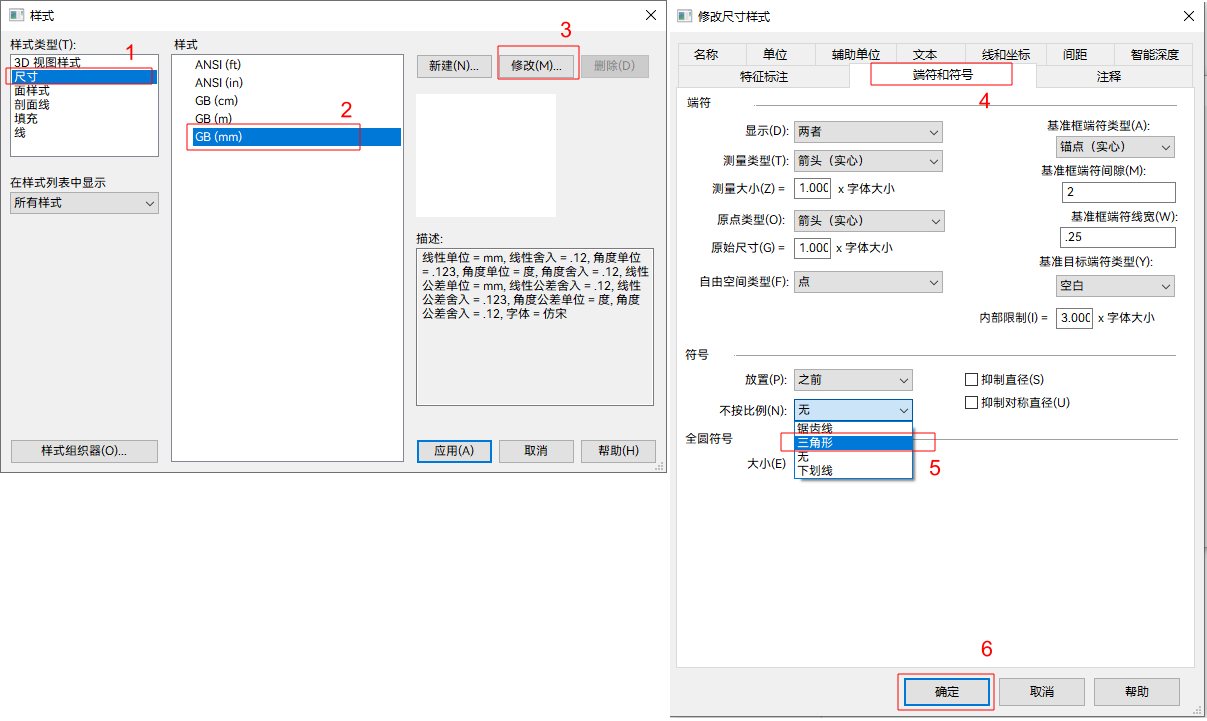

设置方法：在功能区选择样式命令，然后按照下图所示步骤操作。

更多信息，请参考：

拉伸特征的“穿过下一个”选项增强

从2024R1开始，拉伸特征的穿过下一个选项可以识别非活动设计体的面集。

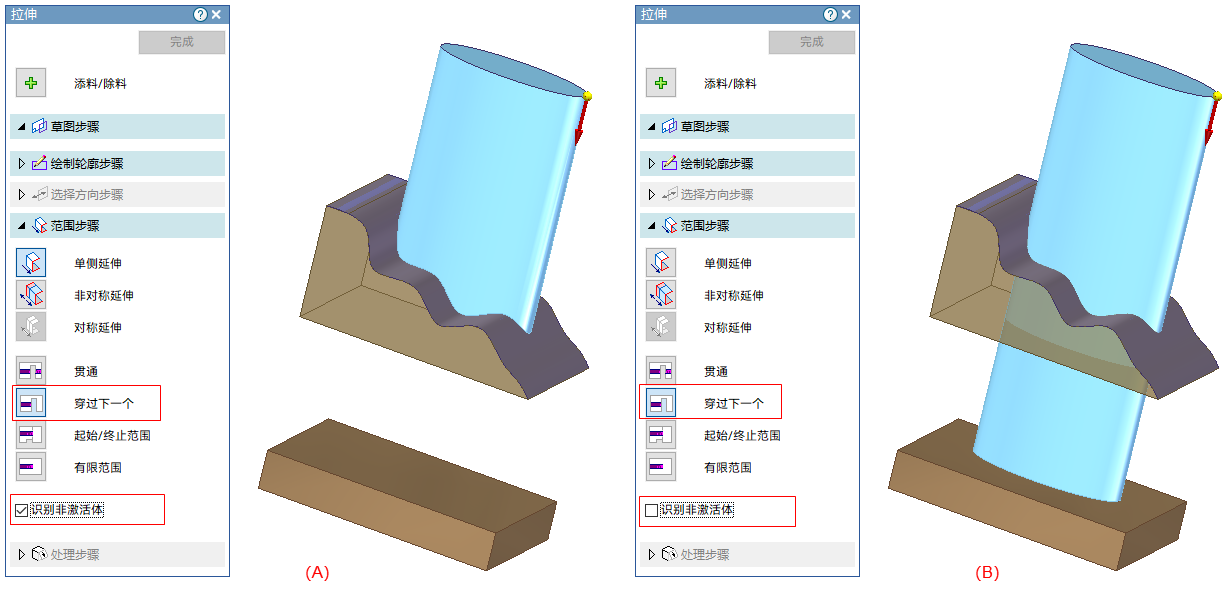

当勾选识别非激活体时，应用程序同时识别激活体和非激活体的面集，按照就近原则拉伸到最近的面集，如下图（A）。

当取消识别非激活体时，应用程序只识别激活体的面集，如下图（B）。

更多信息，请参考：

快速定向工具增强

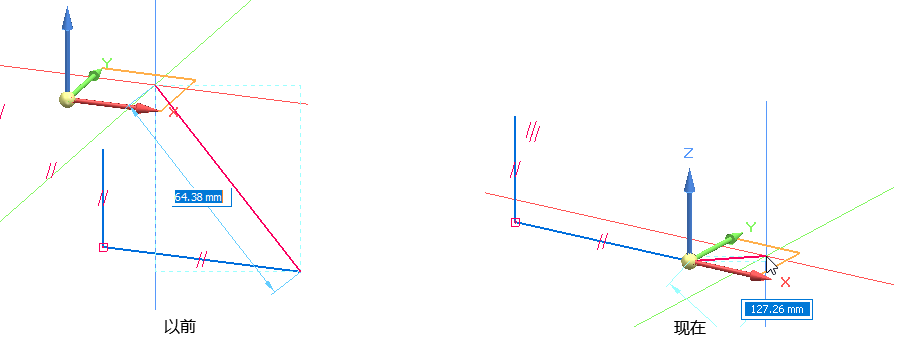

3D草图环境中的快速定向工具已增强。在3D草图环境中绘制直线、矩形、圆、圆弧、曲线时，快速定向工具会跟随鼠标单击。这项改进可以减少鼠标移动距离。

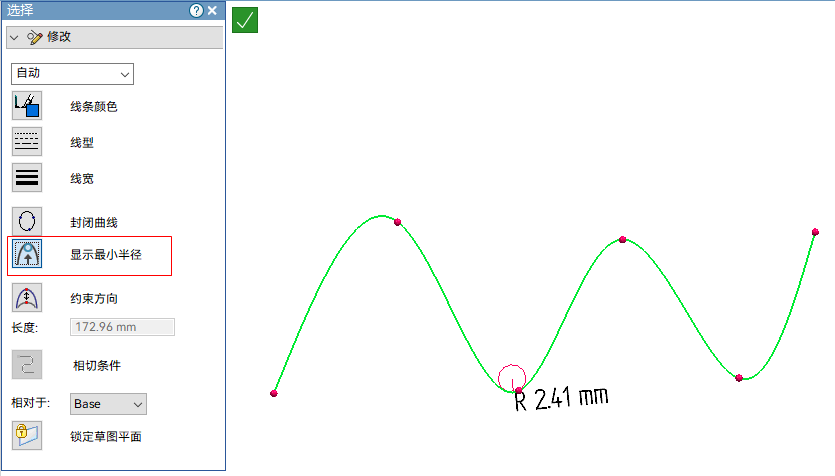

2D草图关联工具条增强

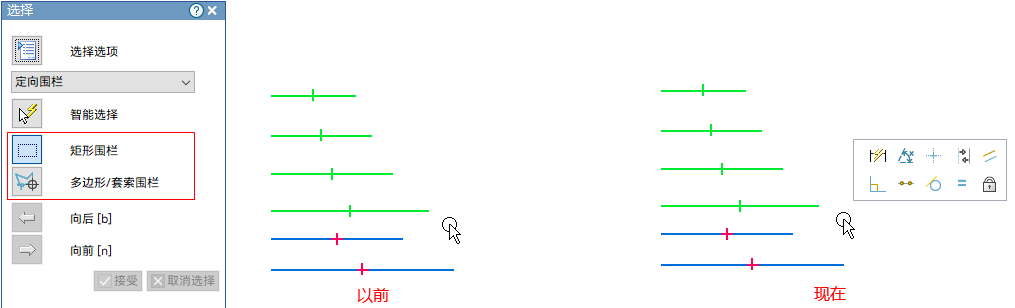

现在，在2D草图环境，使用矩形围栏或多边形/套索围栏框选多个同类型草图元素时，会显示关联工具条。

以前，仅当通过单击选择一个或多个（按住 Ctrl）同类型草图元素时，才会显示关联工具条；当用户框选多个草图元素后，需要到功能区查找相关命令。

更多信息，请参考：

修剪命令优化

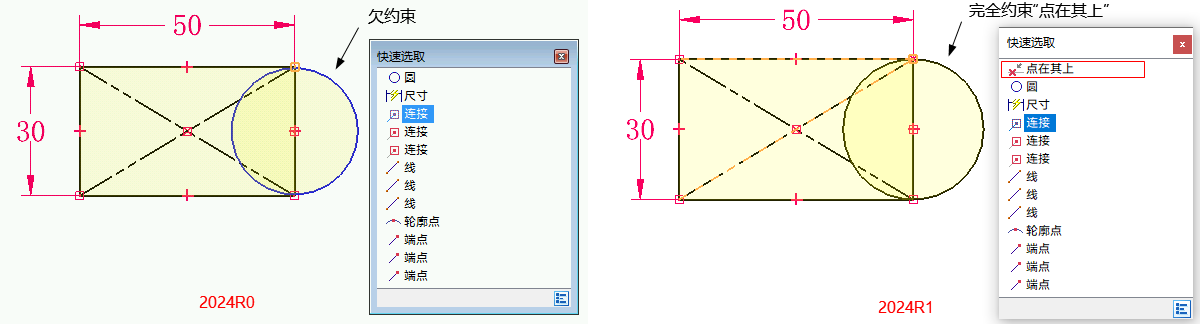

草图环境中的修剪命令已优化，对草图进行修剪后，原有的尺寸约束关系会保留。

当一条直线（轮廓或构造）的部分被修剪时，剩下的部分会添加共线约束。

当线（轮廓或构造）的一部分被修剪时，线上所有的点在修剪后会保持点在其上的连接关系。

更多信息，请参考：

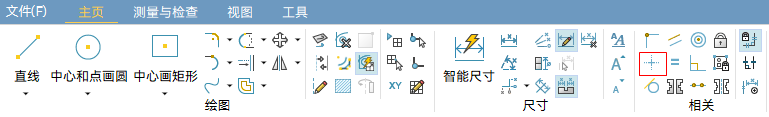

水平/竖直命令优化

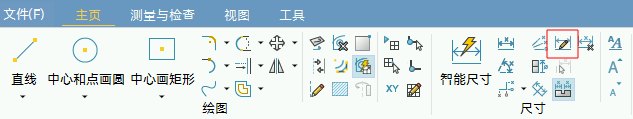

草图环境中的水平/竖直命令已优化，可以手动控制对直线或两个点赋予水平约束还是竖直约束。

  • 按住 H 键，将对选择的直线或两个点赋予水平约束。
  • 按住 V 键，将对选择的直线或两个点赋予竖直约束。

以前，直线的水平/竖直取决于它的角度更接近水平还是更接近竖直。这使得水平/竖直约束常常达不到预期效果。

更多信息，请参考：

矩形阵列命令优化

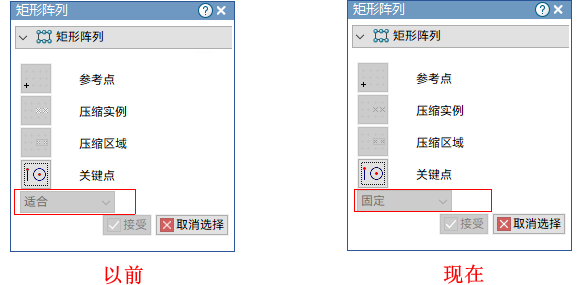

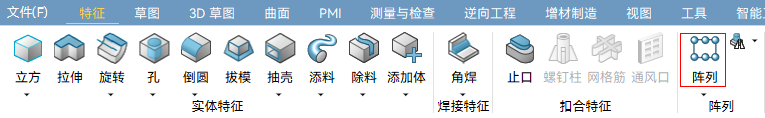

在顺序建模零件/钣金环境，以及装配环境，使用阵列命令创建特征的矩形阵列时，阵列类型的默认值已改为固定，以符合大多数设计场景。

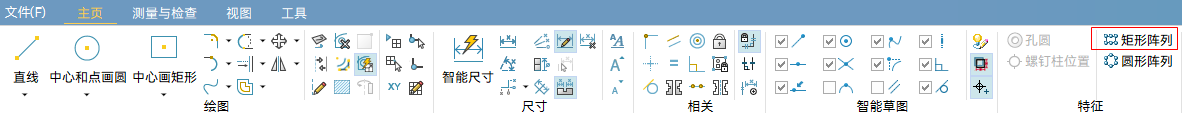

在直接建模零件/钣金环境，使用矩形阵列命令创建特征的阵列时，填充样式的默认值已改为固定。

更多信息，请参考：
