教程：在局部放大图上放置尺寸

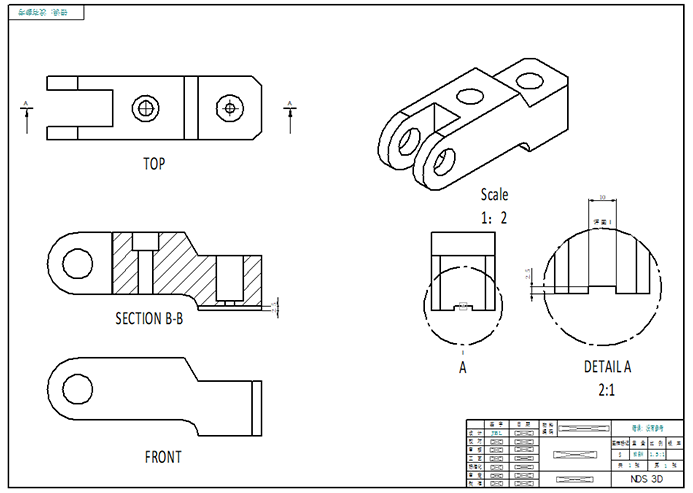

本教程从该页顶部的插图开始。（上图已添加“俯视图”和“前视图”图纸视图标题，以便您理解零件，但这些标题并未显示在您的图纸中。）

1. 在第一个教程中，将尺寸放置到局部放大图 A 视图上，了解如何使用智能尺寸命令。
2. 在第二个教程中，从零件模型中调入尺寸来作为将尺寸添加到这些视图的起点：
   • 俯视图
   • 前视图
3. 清理 - 删除从模型中调入的不需要的尺寸，然后调整剩余尺寸的放置。
4. 最后，将添加一些不同类型的尺寸以及本页底部的图中给出的所有注释。

完成本教程时，图纸将被完全局部放大，与此图类似：

1. 打开 ..\Program Files\NDS\Tiangong 2024\Training\sbddaan.dft。
2. 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令 。
3. 在另存为对话框中，将工程图文件保存为新名称或保存到新位置，以便使其他用户可以完成本练习。

可以使用缩放区域命令，在添加尺寸和注释之前放大视图。

1. 在窗口底部的状态栏中，单击缩放区域按钮 。
2. 单击局部放大图的左上方，然后将光标拖动到视图的右下方，并再次单击。请参见以下插图。



3. 右键单击以退出缩放区域命令。

使用智能尺寸命令，并单击两次来在直线和圆弧上放置尺寸。第一次单击选择一条直线或圆弧，第二次单击放置尺寸。

1. 选择草图选项卡→尺寸组→智能尺寸。

2. 放置尺寸，在局部放大图上显示凹口的宽度：
   1. 选择缺口顶部的直线，然后将光标移动到缺口上方。

      请注意，根据光标位置的不同，投影线、尺寸箭头、指引线和尺寸文本会动态地重新定位。

   2. 如图所示定位尺寸，并单击以放置它。

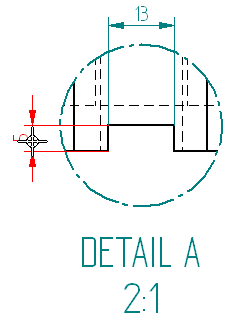

3. 放置尺寸，在局部放大图上显示凹口的深度：
   1. 选择缺口侧面的直线，然后将光标移动到该侧。
   2. 如图所示定位尺寸，并单击以放置它。



4. 按Esc键终止智能尺寸命令。

在单击以放置尺寸之前，可以对尺寸文本和箭头的放置方式进行微调。

为使尺寸更加易读，可在命令条上更改尺寸文本的大小。

• 可在放置尺寸之前更改尺寸文本大小，所有在没有退出命令的情况下放置的尺寸将保持新的大小。
• 可选择一个现有的尺寸，然后单独地更改其大小。

单击尺寸延长线，然后在文本比例框中，键入 2。按Enter键。

放大之后，可使用适合命令使所有图纸视图再次可见。

1. 在应用程序窗口底部的状态栏中，单击适合。

   图纸页将适合窗口。



   Tip:

   • 适合命令和其他视图操控命令在一起。可随时使用这些命令来调整视图。
   • 要退出视图操作命令并返回正在进行的绘图命令，请右键单击。
2. 在快速访问工具条上，单击保存。
