教程：在前视图放置尺寸和注释

1. 选择草图选项卡→尺寸组→调入尺寸。

2. 单击前视图（左中）。

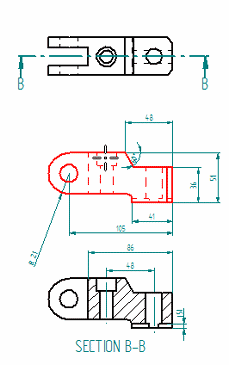

   尺寸已从模型复制到图纸视图，如下所示。

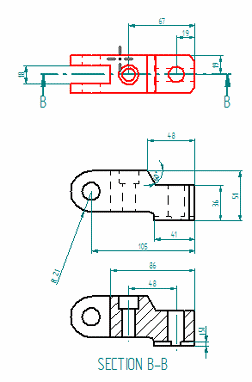

3. 单击俯视图（左上）以调入其尺寸。



4. 按 Esc 结束命令。

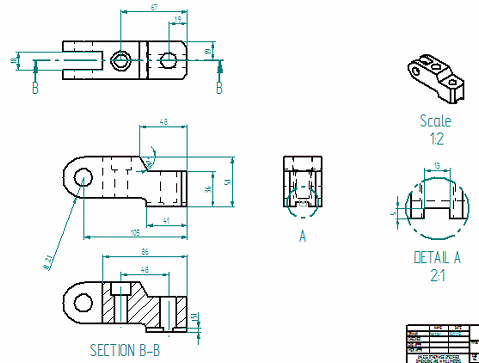

   图纸现在应当如下所示。

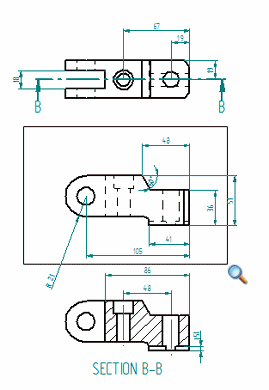

1. 单击缩放区域按钮 。
2. 单击前视图的左上方，然后将光标拖动到视图的右下方，并再次单击。
3. 右键单击以退出该命令。

使用间距、夹角和智能尺寸命令在前视图中添加缺失的尺寸。

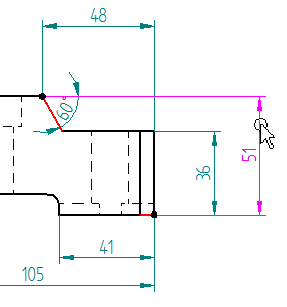

1. 单击线性尺寸 51 的尺寸线，然后按 Delete 键。请勿单击尺寸文本。



2. 使用相同的技术，可删除角度尺寸 60 度。

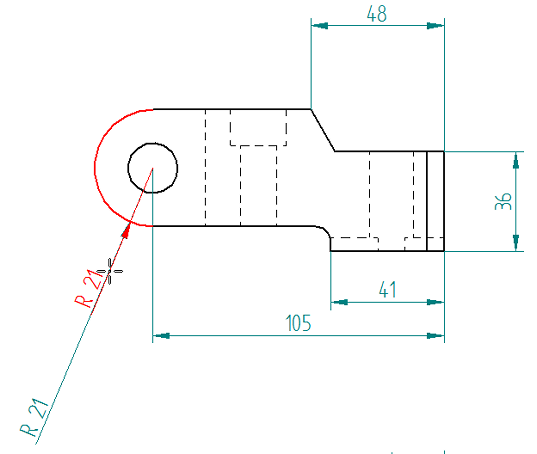

3. 选择工具选项卡→选择组→选择。将光标放到径向 21 尺寸文本上。出现定位光标后，按下并按住鼠标左键，同时拖动尺寸来接近零件。



4. 在元素间放置线性尺寸：
   1. 选择间距。
   2. 将光标放置在孔中心上，当出现中心点指示符 时，单击。(1)
   3. 选择凹口顶部的零件边。(2)



   4. 向左移动光标以定位尺寸（如下所示），然后单击以放置尺寸。



   5. 按 Esc键。
5. 在零件的两个顶面之间放置角度尺寸。

   1. 选择草图选项卡→尺寸组→夹角。

   2. 选择表示位置 (1) 处夹角面（如下图所示）的直线。



   3. 选择表示位置 (2) 处较低的凹口面（如下图所示）的直线。



   4. 如下所示，单击以放置尺寸，然后按Esc键以终止夹角命令。



6. 在零件底部放置半径尺寸。
   1. 选择智能尺寸。
   2. 定位光标以使半径高亮显示，然后单击。



   3. 如下所示，定位尺寸，然后单击。



   4. 按 Esc 键。
   标注了尺寸的前视图应与下图相匹配。



调整尺寸、尺寸文本和尺寸箭头的位置。光标放置决定着如何操控尺寸。

1. 如果选择命令尚未处于活动状态，则单击选择命令。
2. 调整前视图中尺寸标注的位置。

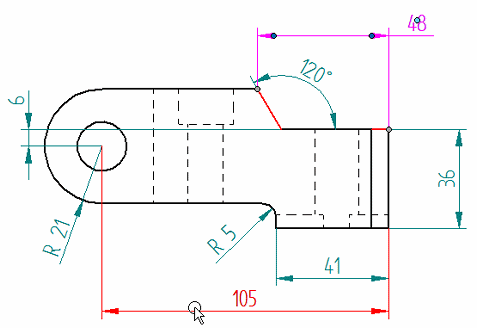

   1. 将光标放在尺寸线 48 上。



3. 按住鼠标左键，然后将尺寸标注拖动到零件附近。



4. 调整前视图中尺寸文本的位置。

   选择命令应仍处于活动状态。尺寸应仍高亮显示。

   1. 将光标放到尺寸文本 48 上，以显示出定位光标。



   2. 按住鼠标左键，然后将尺寸文本拖动到延伸线之外。

      观察在原始尺寸文本位置出现的水平和竖直虚线。将尺寸文本对齐到这些直线的交点，将尺寸文本移回其原始位置。



5. 调整前视图中另一尺寸的位置。

   选择命令应仍处于活动状态。

   1. 将光标放在尺寸直线 105（而不是在尺寸文本）上，以显示出定位光标。



   2. 单击并拖动尺寸 105，使它位于零件上方。

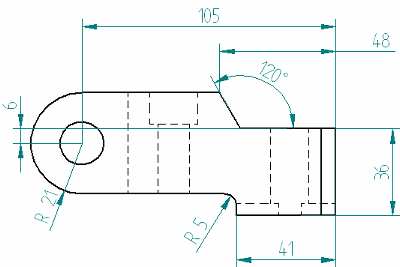

6. 前视图应与下图相匹配。

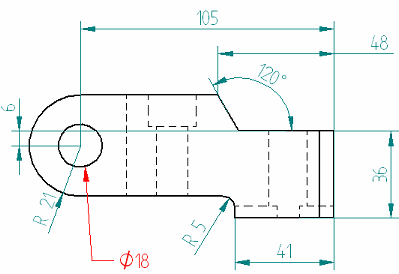

使用标注命令抽取前视图中孔的大小。

1. 选择草图选项卡→注释组→标注。

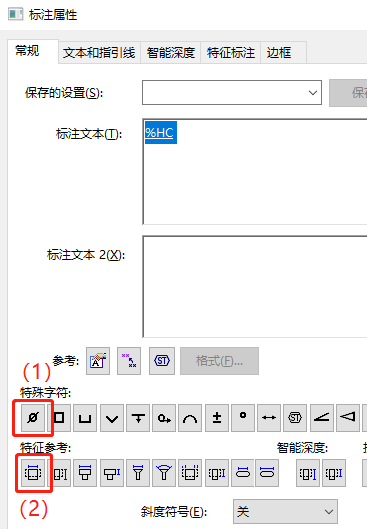

2. 在标注属性对话框中：
   1. 单击直径按钮。(1)
   2. 单击大小按钮。(2)



   3. 单击确定继续。
3. 在命令条上，选择指引线和折线。



4. 放置标注。
   1. 在前视图中，单击孔。
   2. 移动光标，使标注的定位如本页上方的图所示，然后单击。
5. 按 Esc 结束命令。

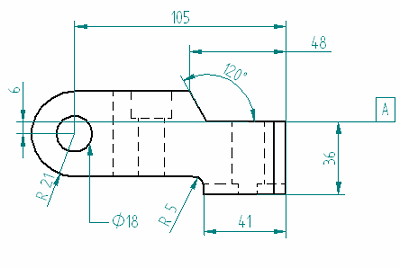

使用基准框命令可将基准框 A 添加到前视图。完成时，前视图应当与上图相匹配。

1. 选择草图选项卡→注释组→基准框。

2. 在命令条上，执行以下操作：
   1. 清除指引线和折线选项。
   2. 在文本框中，键入A。

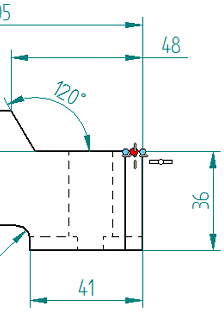

3. 在图纸视图中，将光标定位在凹口顶部的直线上，如图所示。当出现中点指示符时，单击该直线。



4. 将光标移到零件的右侧，然后单击以放置基准框。



5. 按 Esc键。
6. 按住 Shift 键并单击适合按钮 。

   这使得图纸边界内的所有内容再次可见，但不是图纸页本身可见。

使用形位公差命令可定义特征上所需的公差。公差通过基准指定，而基准是参考其他零件特征的字母（或字符）。

完成时，前视图应与上图匹配。

1. 选择草图选项卡→注释组→形位公差。

2. 在形位公差属性对话框内容部分的第一个文本框中，创建如下图所示的框架。



   请遵循以下规则：

   1. 将光标定位在内容部分的第一个文本框。
   2. 通过键盘输入值。例如：0.3、B、A 和 C。
   3. 单击合适的按钮以生成符号，例如单击几何符号、物料状态等。
   4. 单击分隔符按钮 ，在符号和值之间插入竖直分隔符。
3. 在对话框右侧的预览区域查看注释将如何显示在图纸上。

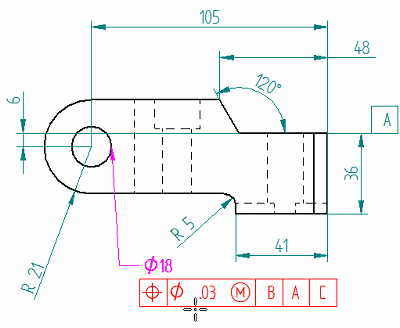

4. 通过执行以下操作，在孔径标注之下放置不带指引线的形位公差：
   1. 单击确定以关闭形位公差属性对话框。
   2. 在命令条上清除指引线选项。



   3. 单击下图中的孔标注文本Ø18以创建与形位公差的关联，然后将形位公差放到下面所示的大致位置。单击以放置它。



5. 按Esc键。

使用选择参考文本对话框，从一个注释或图纸视图中选择文本，并将其插入另一注释中。源注释或图纸视图中的信息更改时，参考注释中的信息会自动更新。

更新形位公差，将参考插入基准框注释中的基准中。

1. 双击形位公差可进行编辑。
2. 在形位公差属性对话框中的常规选项卡上，执行以下操作：
   1. 将光标放置到内容框中 A 的右侧，然后按 Backspace 键删除它。切勿删除框之间的分隔符。也可以按住鼠标左键向右拖动选中它。
   2. 单击参考文本按钮。

      显示选择参考文本对话框。

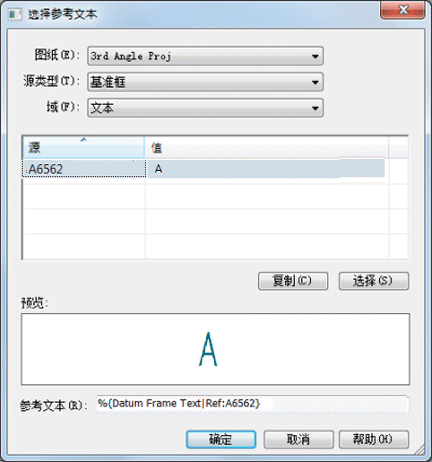

   3. 在选择参考文本对话框中，执行以下操作：
      1. 从源类型列表中，选择基准框。
      2. 从域列表中，选择文本。

         此时，源和值列已使用单个实体填充，这是因为活动文档的图纸上只有一个基准框。您在源列中看到的对象 ID 可能与本页顶部显示的有所不同。

      3. 单击表格中的两个单元格之一，然后单击选择按钮。

         请注意：

         • 预览框中将显示参考文本的预览。

           这就是要插入形位公差中的内容。在此示例中，预览与值相同。在许多情况下，它们并不相同。

         • 信息在对话框底部的参考文本框中以属性文本格式显示。
      4. 单击确定以关闭选择参考文本对话框。

         观察参考文本是否已插入到光标位置所在的形位公差内容框中。

      5. 单击确定以关闭形位公差属性对话框。

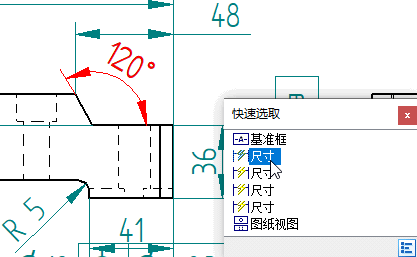

1. 如果在多个元素中难以选择所需的确切内容，您可使用快速选取。当看到在光标旁显示快速选取提示时，右键单击。



2. 然后，从快速选取列表中，单击要选择的元素。如果存在多个名称相同的元素，例如“直线”，则可在列表中向下移动光标并注意每个元素在窗口中的高亮显示。



当前命令使用所选元素继续执行。

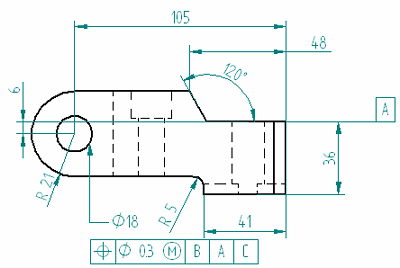

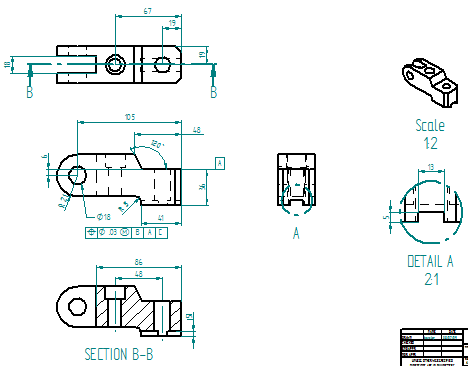

图纸现在应当如上图所示。

1. 在快速访问工具条上，选择保存以保存操作结果。
