教程：在管线设计中创建路径

在本教程中，您将放置一个用于创建管件的路径。您将在“管线设计”环境中工作，使用管线路径命令生成一个路径。 您将使用模型中的关键点来定位路径元素的端点。

打开练习装配文件

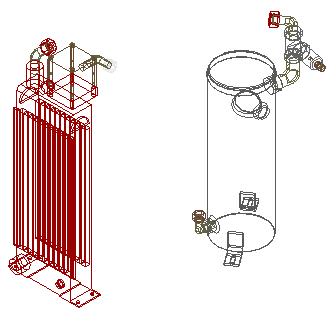

  1. 打开 ..\Program Files\NDS\Tiangong 2024\Training\seaabtb.asm。
  2. 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令 。
  3. 在另存为对话框中，将装配文件保存为新名称或保存到新位置，以便使其他用户可以完成本练习。

激活装配中的零件

  1. 本教程要求装配中的零件处于活动状态。系统上装配中的所有零件是否都处于活动状态受几个因素影响。

    要确保零件处于活动状态，请在路径查找器中右键单击 seaabtb.asm（或新文件名），然后单击快捷菜单中的激活。

打开管线设计环境

  1. 选择工具选项卡→环境组→管线设计命令 。
  2. （可选）如果弹出对话框，则单击确定关闭对话框。

放大装配的上部分

  1. 在状态栏上，选择缩放区域命令 。

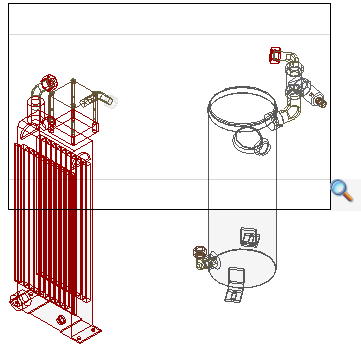

  2. 在装配窗口的左上方单击，然后再在右下方单击。这一操作所定义的矩形将成为查看区域。

  3. 右键单击以终止缩放区域命令。

    Note:

    对于本教程的其他部分，需要设置视图时，都可以使用缩放区域、适合和缩小命令。即使在其他命令的操作当中，您也可以随时使用这些命令。右键单击以退出这些命令。

启动管线路径命令

  1. 选择主页选项卡→段组→快速布管命令。

    快速布管命令可快速创建管件的 3D 路径，而不必手工绘制路径的单个线条。快速布管命令在两个点之间生成一条路径，该路径与默认参考平面正交。这些点必须是零件上的圆或椭圆特征，或者是管段或草图元素的端点。

    在存在多种方法可以构造管道路径的情况下，此命令允许您直观地在这些可能性之间进行选择。

为路径选择第一个点

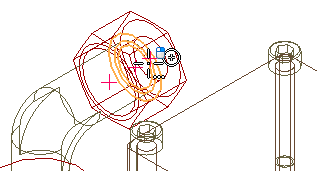

  1. 将光标定位在接头上，然后使用快速选取来选择最外面的圆，如图所示。当最外面的圆高亮显示时单击。

为路径选择第二个点

  1. 将光标定位在所显示的接头上。当圆高亮显示时单击。

更改管口段长度

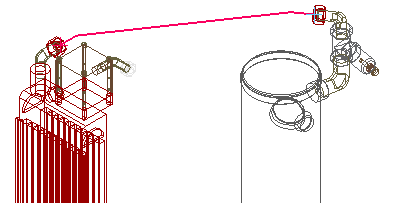

  1. 在快速布管命令条上的管口段长度框中，键入40。按 Enter 键增加与每个管口相连的段的长度。

查看路径选项

  1. 单击下一步按钮 。

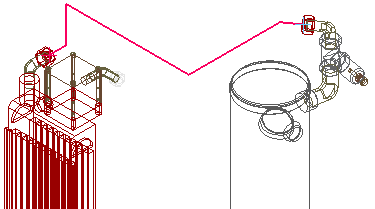

    请注意，将显示另一个路径选项，并且将激活上一步按钮。现在，可以在可用的路径选项之间前后跳转。继续单击下一步按钮，直到显示出下一步显示的路径为止。

Note:
  • 可以使用上一个和下一个预览可用的路径选择。路径的次序是从最简单的路径（段数最少）到最复杂的路径。快速布管命令生成的路径中的最大段数是 5。
  • 管口段长度框可指定管口端部的段的长度。在为新管件定义一端之前，此选项不显示。

完成路径

  1. 在快速布管命令条上，单击完成，再单击取消。
