教程：创建管件

1. 选择主页选项卡→管件组→管件命令 。

1. （可选）如果管件选项对话框未自动显示，请在管件命令条上单击选项按钮。
2. 在管件选项对话框，单击模板框右侧的浏览以选择 GB 公制零件.par 模板。
3. 在文件位置框中，单击浏览以指定要保存文件的文件夹，例如：C:\Drawing Files。
4. 在文件名框中，键入Tube1。
5. 对于折弯半径，清除使用默认值选项，然后输入20mm 作为折弯半径值。
6. 对于外径，清除使用默认值选项，然后输入15mm 作为外径值。
7. 单击确定。

检查管件命令条:

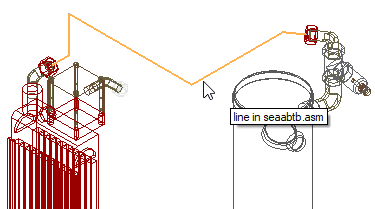

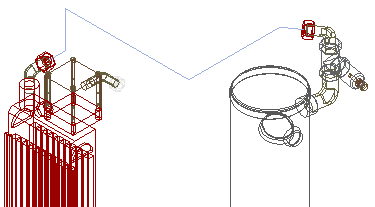

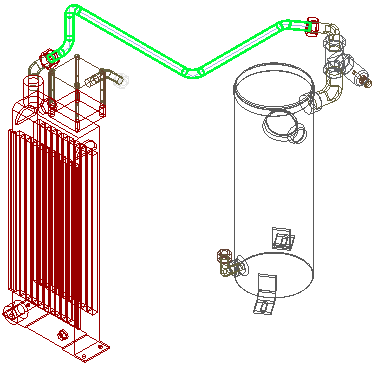

1. 选择图中所示的管道路径，然后单击 。

1. 在管件命令条上，单击端部处理步骤 。

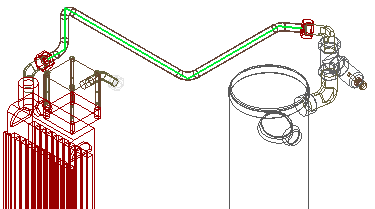

   请注意，您可以选择延伸管件的两个端点。这允许您进行端部处理，如闪烁显示延伸部分。

2. 在端 1 和端 2 框中键入5，然后按Enter键。

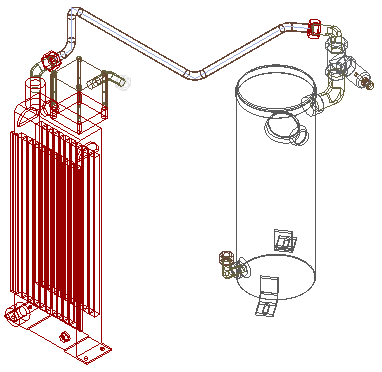

1. 在命令条上，单击预览，再单击完成。
   Note:

   如果管件选项对话框再次显示，单击取消按钮关闭对话框。

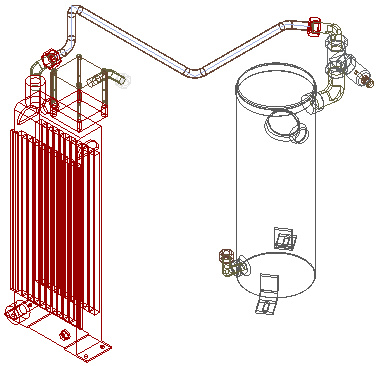

1. 选择适合命令 ，使视图内容适合图形窗口。

折弯表是一个 ASCII 文本文件，它包含装配中的所选管件或所有管件的制造信息。

1. 选择工具选项卡→助手组→折弯表命令。
2. 在折弯表命令条上，单击选择全部管件。
3. 单击完成。

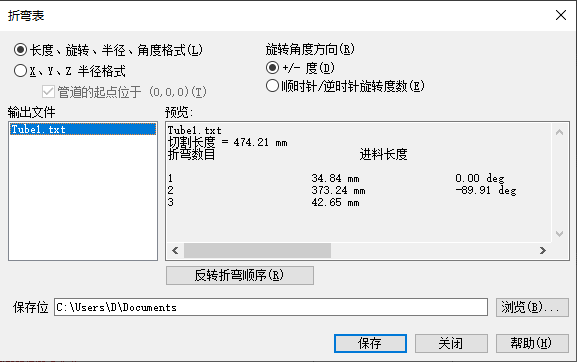

折弯表对话框显示有关折弯的信息。可以将该信息保存到一个 ASCII 文本文件中。

1. 单击浏览选择要保存文件的文件夹。例如，C:\My Documents\Drawing Files。
2. 在折弯表对话框中，单击保存。

1. 选择主页选项卡→关闭组→关闭管线设计 命令以关闭轮廓窗口。

1. 在应用程序窗口右下角的状态条上，单击视图样式按钮 。
2. 在视图样式调色板上，单击带可见边的着色按钮 。
3. 在快速访问工具条上，单击保存。
