教程：创建另一个族成员

在下面的几个步骤中，您将创建另一个族成员，如图所示。对于这个族成员，您将删除原始手柄并放置新的手柄。您还将使用替换命令用另一个子装配替换 TopFlange01.asm 子装配。

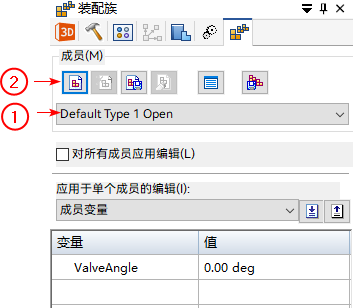

1. 在装配族选项卡中，单击新建按钮 。
2. 在新建成员对话框中，键入 Type 2 Open，然后单击确定。



请注意，新的族成员与 Default Type 1 Open 具有相同的特性。当您创建新的族成员时，它与您创建新成员时的活动族成员具有相同的特性。在这个示例中，活动成员是 Default Type 1 Open。

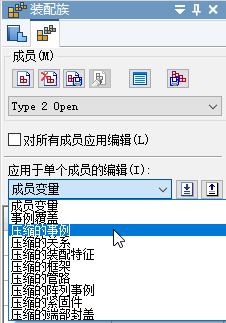

1. 如图所示，在装配族选项卡中，执行以下操作：
   1. 设置压缩的事例选项。
   2. 确保没有选择对所有成员应用编辑选项。

   在压缩事例时，可以对所有族成员压缩它们，也可以只对活动成员压缩它们。在这种情况下，您只想对活动成员压缩手柄。

   Note:

   如果对所有族成员均压缩一个事例，则该事例从装配文件中根本性删除，不会添加至压缩的事例列表。

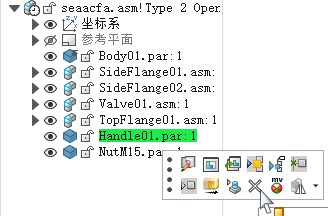

1. 如图所示，在路径查找器中选择 Handle01.par 并右键单击，然后单击删除。



   将显示一个对话框，确认您是否要排除活动族成员的零件。

2. 在确认删除对话框中，单击确认。

为了便于定位新手柄，您将隐藏螺母零件。

1. 在路径查找器中，将光标定位在 NutM15.par 条目附近的复选框上，如上图所示，然后单击以隐藏 NutM15.par 零件。

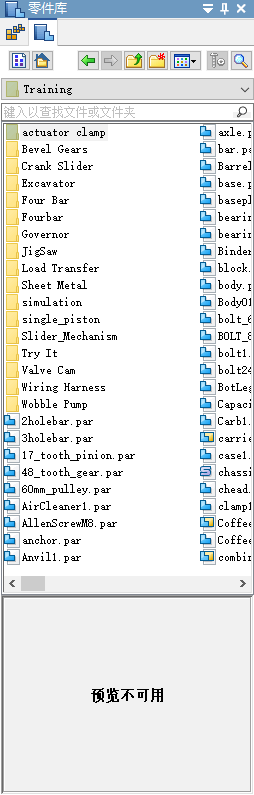

1. 显示零件库选项卡 。



2. 在零件库选项卡上，浏览到 Training 文件夹。

   Training 文件夹的默认位置为：

   C:\Program Files\NDS\Tiangong 2024\Training

   与在 Windows 资源管理器中类似，您可以定义零件库中列出文件的方式。比如大图标、小图标、列表和详细信息。

3. 在零件库选项卡上，单击视图按钮，然后设置详细信息选项。

在 天工 CAD 中，要将零件放到装配中，请从零件库选项卡中选择零件，然后将它拖到装配窗口中。

1. 在零件库选项卡的文件列表区域，选择名为 Handle02.par 的文件，按住鼠标左键，将该文件拖到装配窗口中，然后在所显示的大致位置释放鼠标按键。

   Handle02.par 显示在装配窗口中，因此您可以对其进行定位。

为了便于定位新手柄，您将使用缩放区域命令来放大视图的某一部分。

1. 在应用程序窗口右下方，选择缩放区域命令 。
2. 放大图中所示的区域。
3. 在调整查看区域的大小之后，单击鼠标右键以退出缩放区域命令。

在下面的几个步骤中，您将使用配对关系来将手柄的底面与轴的平面重合。

1. 在快速配合命令条的关系类型列表中，选择重合选项 。

   重合选项通过调整两个平面的方位使它们相互面对，以便在装配中对零件进行定位。

1. 在装配窗口中，慢慢地在手柄上移动光标 ，注意观察手柄面是如何高亮显示的。
2. 将光标定位于上图显示的位置上方并稍作停留，即可看到光标图像 发生变化，表示您可作出多个选择。



3. 单击右键以显示快速选取工具。
4. 使用快速选取来选择手柄上的底面。



1. 如图所示，使用快速选取来选择轴上的平面。

1. 在重合命令条上的关系类型列表中，单击同轴心选项 。

   同轴心选项通过对齐两个圆柱轴在装配中定位零件。

   在将两个圆柱轴对齐后，它们的方位被调整以处于同轴状态。

在下面的几个步骤中，您将把手柄上的圆柱轴与轴上的圆柱轴对齐。

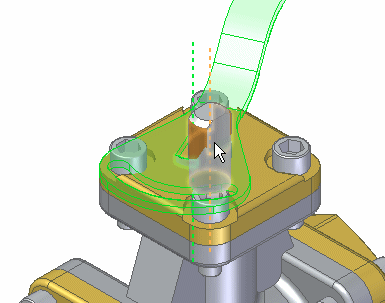

1. 在装配窗口中，选择图中所示的圆柱轴。您将把这个轴与轴上的圆柱轴对齐。

1. 如图所示，在装配窗口中选择轴上的圆柱轴。

手柄与您在轴上选择的面轴向对齐。尽管手柄看上去已完全定位，但它仍可绕着轴旋转。

在接下来的几步中，您将应用重合关系完成手柄的定位。

1. 在同轴心命令条上的关系类型列表中，单击重合选项 。
2. 在重合命令条上，单击偏置类型选择浮动。

   该浮动设置允许要重合的面采用合适的偏置值，以满足用于对两个零件进行定位的其他关系。

1. 如图所示，使用快速选取来选择手柄上的平面。

1. 选择轴上的平面，如图所示。

现在，手柄零件已在装配中完全定位。

1. 在应用程序右下角的状态栏，选择适合命令 以满视图方式显示装配。
2. 选择保存命令 以保存装配。
