教程：替换子装配

1. 显示装配族选项卡 。
2. 在 Type 2 Open 族成员的压缩的事例列表中，可以看到，Handle01.par 已添加到该列表中。



1. 在装配族选项卡中，激活名为 Default Type 1 Open 的成员。

   可以看到，对于这个族成员，Handle02.par 在压缩的事例列表中。

   另请注意，当您激活这个族成员时，装配屏幕显示会更新。

1. 在装配族选项卡中，激活名为 Type 2 Open 的成员。

在接下来的几步中，您将通过替换子装配来完成此成员的特征定义。

1. 在路径查找器中，选择名为 TopFlange01.asm 的条目。

2. 选择装配体选项卡→修改组→替换零件命令 。

3. 在替换零件对话框中，单击接受。。

   您可使用替换零件命令来替换装配中的零件或子装配。替换子装配时，必须在路径查找器中选中它。

1. 在替换件对话框中，执行以下操作：
   1. 将位置设为 天工 CAD Training 文件夹。
   2. 将文件类型选项设为装配文件 (*.asm)。
   3. 选择名为 TopFlange02.asm 的装配文件。
   4. 单击打开。

请注意，在装配窗口中，用于替换的子装配没有四个槽头螺杆，而是其中一个螺钉变成了用于限制新手柄的旋转的双头螺柱。

1. 单击装配族选项卡 。
2. 在装配族选项卡中，设置事例覆盖选项。

   请注意，对于此成员，TopFlange01.asm 被 TopFlange02.asm 覆盖。



   替换零件或子装配时，原始事例被添加到列表的左列，替换事例被添加到列表的右列。

在下面的几个步骤中，您将创建另一个族成员。对于这个族成员，您将更改 Handle02.par 的位置，如图所示。这个族成员将举例说明如何压缩零件的关系。压缩零件关系，即可添加新的关系来更改零件的位置。

1. 在装配族选项卡中，单击新建按钮 。
2. 在新建成员对话框中，键入Type 3 Open Reverse Handle，然后单击确定。



请注意，您创建的新成员处于活动状态，它具有 Type 2 Open 成员的特性。

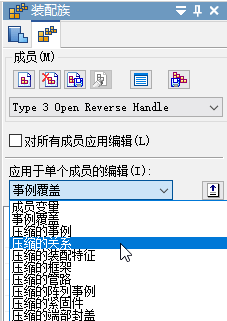

1. 如图所示，在装配族选项卡中，执行以下操作：
   • 设置压缩的关系选项。
   • 确保没有选择对所有成员应用编辑选项。

   压缩关系时，可以对所有族成员压缩它们，也可以只对活动成员压缩它们。在这种情况下，您只想对活动的成员压缩关系。

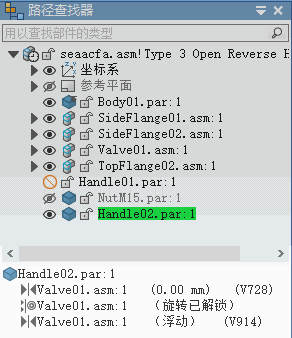

1. 在路径查找器的顶部窗格中，选择 Handle02.par，如图所示。

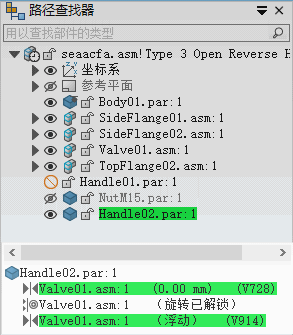

1. 如图所示，在路径查找器的底部窗格中，进行以下操作：
   1. 选择第一个重合关系。
   2. 按住键盘上的 Ctrl 键。
   3. 选择第二个重合关系。
   4. 按键盘上的Delete 键。

请注意，Handle02.par 旁边的符号已更改，指示它不再被完全定位。

1. 单击装配族选项卡 。

   可以看到，您压缩的关系已添加到族成员 Type 3 Open Reverse Handle 的压缩的关系列表中。

1. 在应用程序右下角的状态栏，选择缩放区域命令 。
2. 放大图中所示的区域。
3. 在调整查看区域的大小之后，单击鼠标右键以退出缩放区域命令。

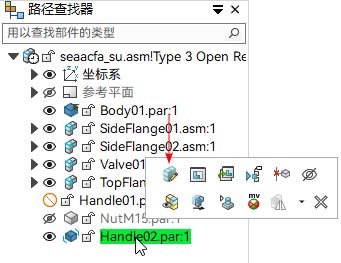

1. 在路径查找器的顶部窗格中，选择 Handle02.par，如图所示。
2. 单击编辑定义按钮 。

1. 在快速配合命令条的关系类型列表中，选择重合选项。



2. 在装配窗口中，使用快速选取来选择手柄的顶面，如图所示。

1. 如图所示，使用快速选取来选择轴上的平面。

如图所示，手柄已与轴重合。

重合选项应仍处于活动状态。

1. 在重合命令条上，单击偏置类型选择 浮动。

   该浮动设置允许要重合的面采用合适的偏置值，以满足用于对两个零件进行定位的其他关系。

2. 在图形窗口中，使用快速选取来选择图中所示手柄的面。

1. 如图所示，使用快速选取来选择轴上的平面。

现在，手柄已完全定位在装配中。

1. 在应用程序右下角的状态栏，选择适合命令 以满视图方式显示装配。
2. 保存装配。
3. 如果仍有零件被选中，则单击空白区域，取消选择。
