教程：创建示意图
通过本练习，您可以熟悉 天工 CAD 块和连接线的相关功能。
打开练习文件
- 打开 ..\Program Files\NDS\Tiangong 2024\Training\seddasc.dft。如果您在安装天工CAD的过程中，自定义了安装目录，需要将..\Program Files\NDS\替换成您自定义的安装目录路径。
- 在应用程序窗口左上侧的快速访问工具条上，选择另存为
。 - 将文件另存为一个新名称或新位置，以使原始文件可供其他用户使用。
排列工作空间
为了让您轻松完成本教程，首先要对 天工 CAD 工作区的显示进行布置。
为确保您的计算机设置与教程指导说明相符，需要设置 2D 几何关系的显示和使用选项。
对于该图纸，无需保持或显示几何关系。几何关系控制一个元素相对于另一元素的方向。连接线和块不需要保持关系，因为它们具有内置智能。
-
单击草图选项卡，然后在相关组中清除保持关系选项。
清除保持关系选项后，此按钮就不再高亮显示
。 - 确认
观阅草图关系选项也已清除
。清除观阅草图关系选项后，关系手柄不再显示在图纸页上，屏幕显示更整齐。
使用库面板
使用库面板可显示和放置现有块，并指定新块的存储位置。
-
选择工具选项卡→选择组→选择
。
- 单击右上角的库面板
。
- 在库面板上，点击显示块
图标。使用显示块选项可以查看和放置现有块，并在非活动的其他存储文档中添加新块。
放大示意图
- 在应用程序右下角的状态栏，单击缩放区域
。 - 在下图所示区域的左上方单击一次，然后在右下方再次单击。
视图放大为充满整个矩形区域。
- 右键单击以退出缩放区域命令。
创建块标签
块标签是放置在块上面的智能文本。放置块的事例时，可以编辑该事例的文本。
- 选择草图选项卡→块组→块标签
。
- 设置块标签属性，如图所示。
- 单击确定。
放置块标签
- 将光标定位在底线的中间处，如下图所示，但不要单击。
可以看到，块标签文本与您在块标签的名称框中输入的内容相符。
- 当中点关系指示符出现
时，将光标移到图形下方，然后单击以放置块标签文本，如下图所示。
选择块图形
使用块命令可创建块，该块包含块标签和块标签上方的图形。
- 选择草图选项卡→块组→块
。
块命令条显示。 - 要为新块选择图形，将光标定位在点 1
上，然后按住鼠标左键，将光标拖动到点 2。
此图形高亮显示。
- 在块命令条上，单击接受
。
定义块原点和名称
- 定位光标，如下图所示，并在端点关系指示符
出现在光标旁边时单击以定义块原点。
- 在块命令条中，确保已选择放置事例按钮
。此选项指定所选图形被新块的某个事例代替。
- 在块命令条的名称框中，键入BRAKE SWITCH。
- 单击接受。
天工 CAD 会创建一个新的块，并将其添加到库选项卡中活动文档的块列表底部。
同时，由于在此块中加入了一个块标签，天工 CAD 会显示块属性对话框。不要关闭此对话框。

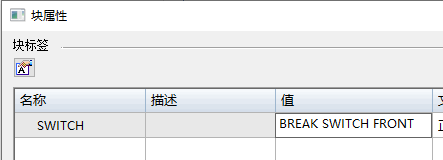

定义块属性
当创建的块带有块标签时，天工 CAD 将显示块属性对话框，可在对话框中设置该块的第一个事例的“值”属性。该块的第一个事例将代替原始图形。
- 双击值单元格，键入BRAKE
SWITCH FRONT。
- 单击确定。
选择图形窗口中的块元素
将一组元素定义为块时，所选择的元素集将成为第一个块实例。
通过使用选择工具将块拖到新位置，可以重新定位块。
通过将光标定位到标签文本原点并拖动，可以只定位标签文本。
要单独修改任何块的元素，可以使用快捷菜单上的解块命令分解块元素。
- 选择工具选项卡→选择组→选择。
- 将光标置于定义为块的其中一个元素上方，然后单击。
天工 CAD 会作为一个组高亮显示所有的元素，并在块原点位置显示一个点，在块标签文本的原点位置显示另一个点。
在库选项卡上找到 BRAKE SWITCH块
- 在库选项卡上的活动文档列表中滚动浏览列出的块，直至找到刚创建的 BRAKE SWITCH 的对应条目。
- 在列表中，单击 BRAKE SWITCH
块的对应条目。
天工 CAD 在预览窗格中显示块图形。
放置块的另一个实例
- 在库选项卡上的块列表区域中，选择名为 BRAKE SWITCH 的块，按住鼠标左键，将此块拖至图形窗口，然后松开鼠标按键。
- 请勿单击。块将附在光标上。
- 在创建块时定义的地方，定位光标，如下图所示，然后单击以放置块的新副本。
天工 CAD 会显示块属性对话框，可用来定义第二个块事例的属性（见下一步说明）。
定义第二个块的块属性
- 双击值单元格，键入BRAKE
SWITCH REAR。
- 单击确定。
天工 CAD 会用指定文本更新块图形。
- 右键单击完成块放置。
保存文件
- 在应用程序窗口左上部的快速访问工具条中，单击保存
。
