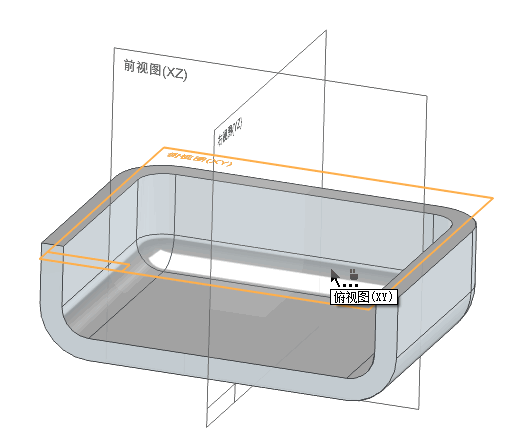

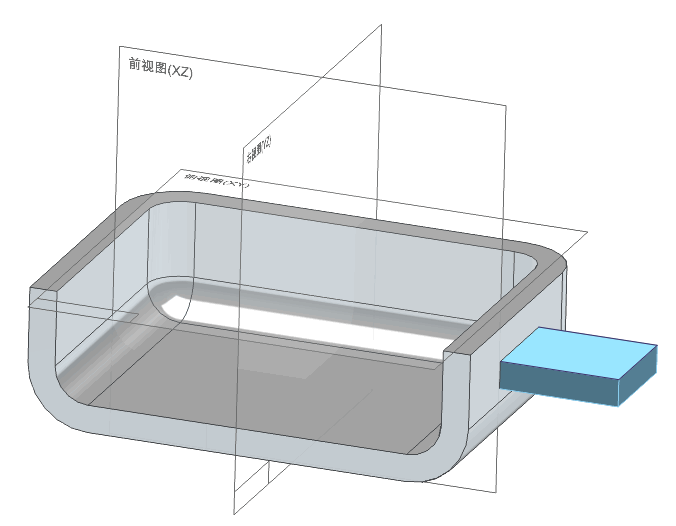

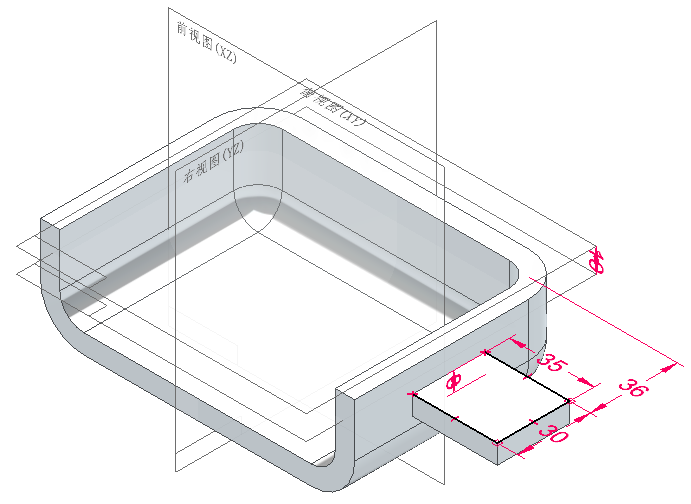

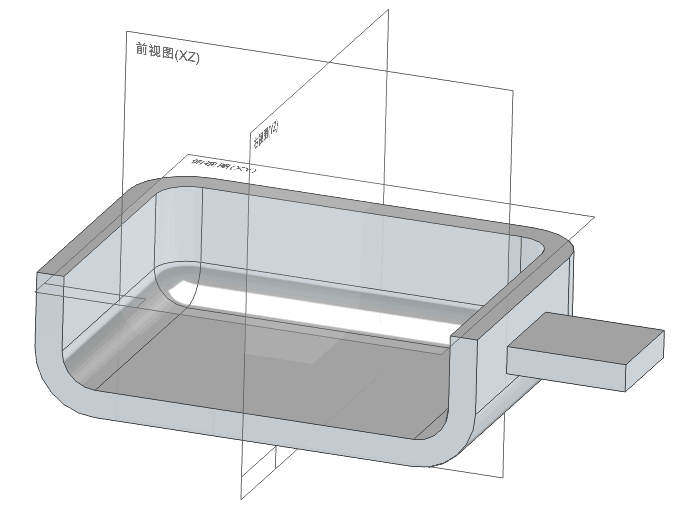

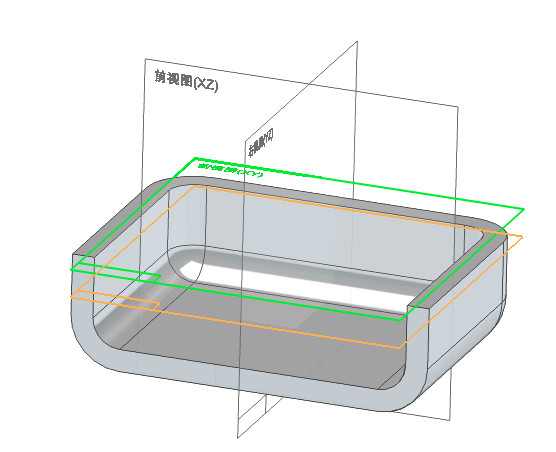

教程：创建凸台特征

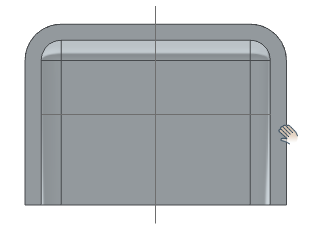

1. 在 天工 CAD 应用程序窗口的右下侧，选择平移命令 。
2. 如图所示，定位光标并按住鼠标左键不放，然后拖动鼠标以将几何结构重新定位到视图的中心，如下图所示。



3. 右键单击以退出平移命令。

1. 在主页选项卡→绘图组中，选择直线命令 。

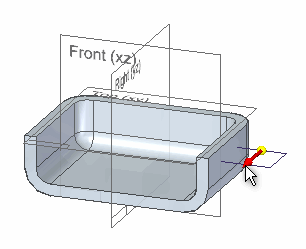

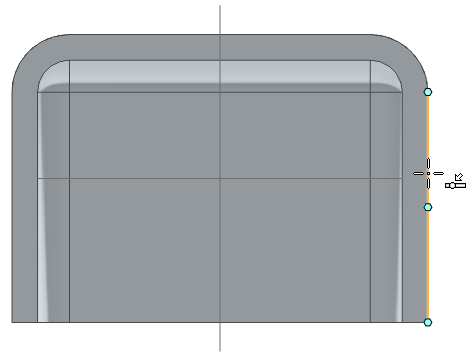

2. 如图所示定位光标，当光标旁显示元素上的点关系指示符 时，单击以开始绘制该直线。



3. 向右移动光标。



   Tip:

   • 无论将光标移到何处，始终有一条直线跟随着光标延伸。
   • 当直线是水平的时候，会在光标旁显示水平关系指示符 。
   • 长度编辑框和角度编辑框实时跟随直线并显示当前数值。

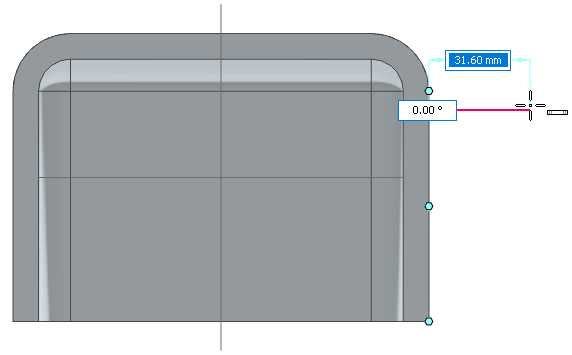

4. 在长度编辑框键入 35，按 Tab 键，在角度编辑框键入 0，按 Tab 键。第一条直线绘制完成。

1. 直线命令仍处于活动状态，所以，下一条直线将从您刚刚绘制的直线的终点开始。

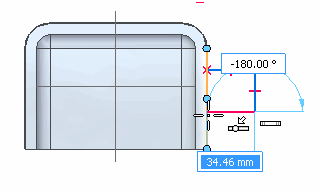

2. 将光标向下移动，直到显示竖直关系指示符 。
   Tip:

   此时的直线角度为 -90 度。

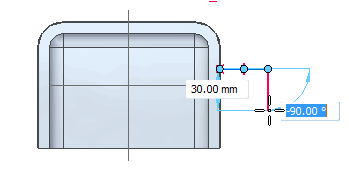

3. 在长度编辑框键入30，按Tab键。第二条直线绘制完成。
   Note:

   如果角度编辑框显示的值不是-90，在编辑框里面键入-90，按Tab键。

1. 如图所示定位光标，当光标旁同时显示元素上的点和水平关系指示符 时，单击以完成该直线。
2. 绘制完直线之后，右键单击以结束此次直线绘制。请注意直线命令仍然处于活动状态。

请花一点时间来观察已完成的轮廓。

除了您之前了解的水平、竖直和端点连接关系之外，此轮廓还使用元素关系上的两个点 (1) 和 (2)。

元素上的点关系将您绘制的横线与零件的竖直边连接起来，但是横线仍然可以灵活地上下移动。

在接下来的步骤中，使用尺寸来完成对轮廓元素的大小和位置的定义。

1. 在主页选项卡→尺寸组中，选择智能尺寸命令 。

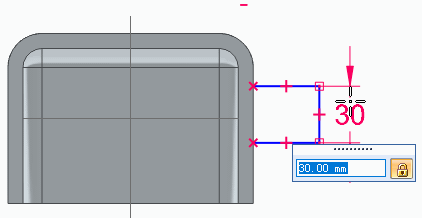

2. 将光标定位在刚绘制的竖线上方，如图所示。当此直线高亮显示时，单击以选择它。



3. 将光标移至右侧，然后单击以定义尺寸位置。



4. 如果尺寸值不是精确的 30 mm，则在输入框键入30 ，然后按 Tab 键预览，右键单击以确认。



1. 智能尺寸命令应仍处于活动状态。

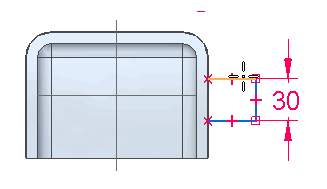

2. 将光标定位在横线上方。当此直线高亮显示时，单击以选择它。



3. 将光标移至轮廓上方，然后单击以定义尺寸位置。

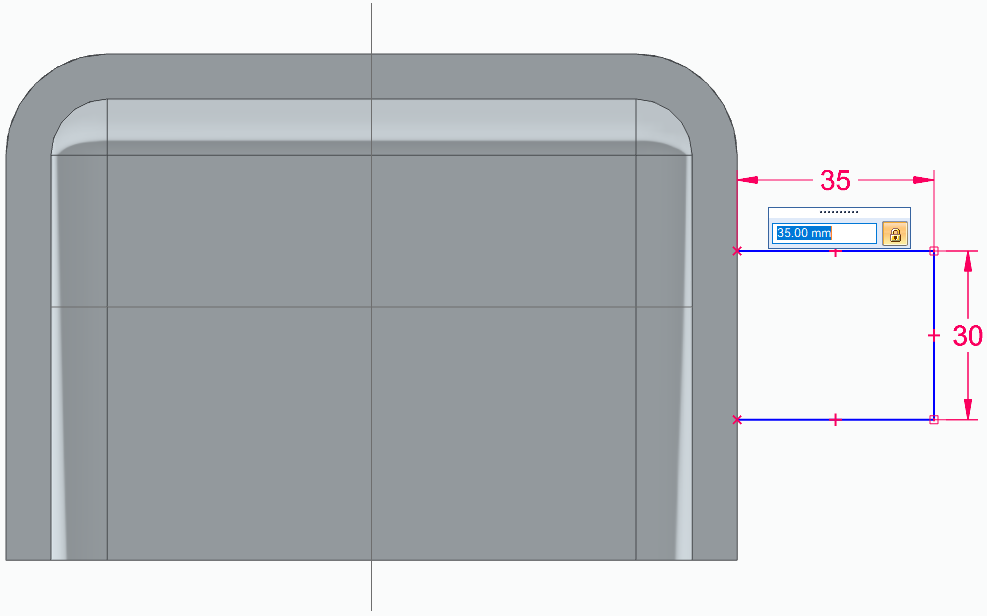

4. 如果尺寸值不是精确的 35 mm，则在输入框键入 35，按Tab键预览，右键单击以确认。



您已完成对轮廓大小的定义。放置尺寸，以定义轮廓在零件上的位置。

1. 在主页选项卡→尺寸组中，选择间距命令 。

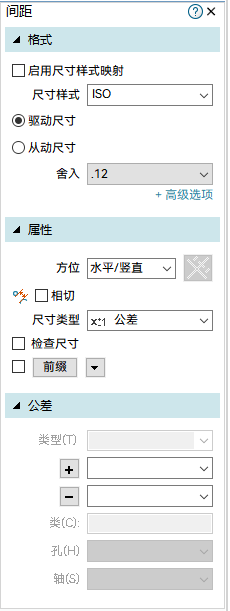

2. 在间距命令条的属性栏，确保水平/竖直选项已设置。

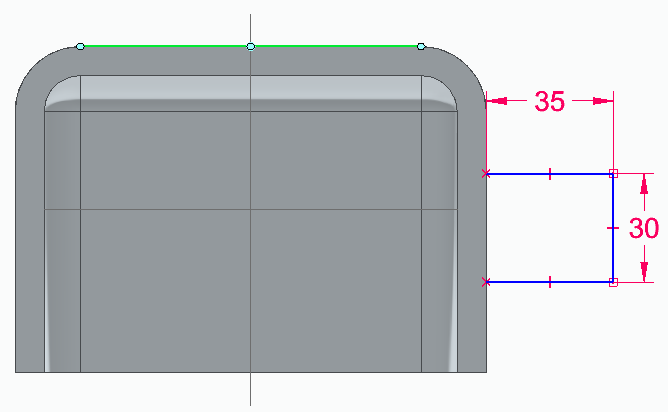

1. 如图所示，将光标定位在零件的边上。当此边高亮显示时，单击它。



   如果显示快速选取，则表示任一快速选取选择均有效。右键打开快速选取，这种情况下，显示有两条边可选。

2. 将光标定位在所显示的直线上。当该直线高亮显示时，单击它。

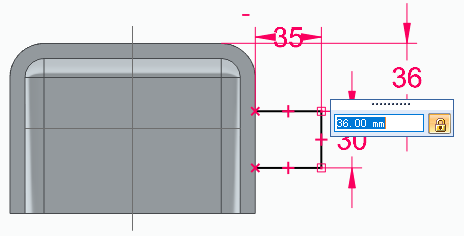

1. 在屏幕四周移动光标，会注意到尺寸方向发生改变，表示有多个可用方案。
2. 如图所示定位光标，并单击鼠标放置尺寸。

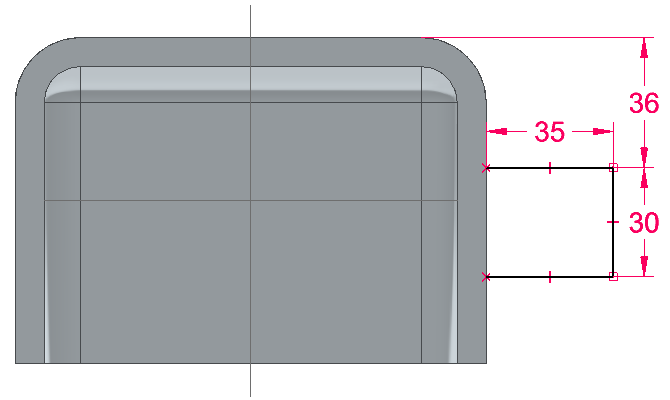

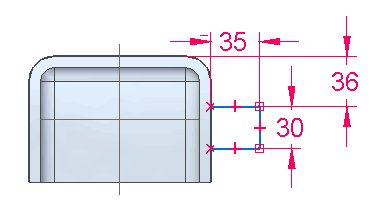

3. 在编辑文本框上键入36 ，然后按 Tab 键预览，右键单击以确认。
