教程：创建轮廓弯边

1. 打开 ..\Program Files\NDS\Tiangong 2024\Training\sesscmc.psm。如果您在安装天工CAD的过程中，自定义了安装目录，需要将..\Program Files\NDS\替换成您自定义的安装目录路径。
2. 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令 。
3. 在另存为对话框中的文件框中，将零件保存为新名称或保存到新位置，以便使其他用户可以完成此练习。

1. 选择特征选项卡→钣金组→轮廓弯边命令 。

1. 在命令条上的草图步骤中，选择端点处平面选项。

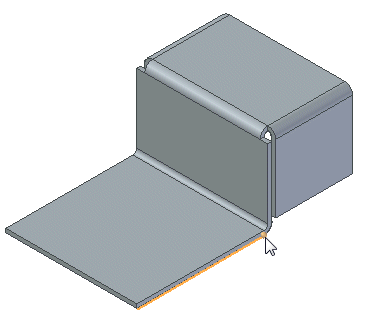

2. 如图所示，将光标定位在零件的右下边上。



3. 定位光标，使该边的起点（显示为高亮显示的边上的加粗点）显示在零件的后侧。当该边高亮显示时，单击以选择它。

1. 在您刚刚选择的边的起点处移动光标，请注意，任何不垂直于该边的几何体都是可选的。

   系统已准备好让您选择直线、面或参考平面以确定轮廓平面的 X 轴的方向。

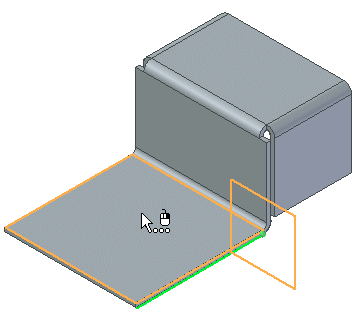

2. 如图所示，选择零件基体上的平板的顶面。



1. 在高亮显示的轮廓平面周围移动光标，请注意，在您刚刚定义的 X 轴的左侧或右侧会显示一个粗点。

   该点代表左轴的原点，它的位置确定了轮廓平面的显示方位。

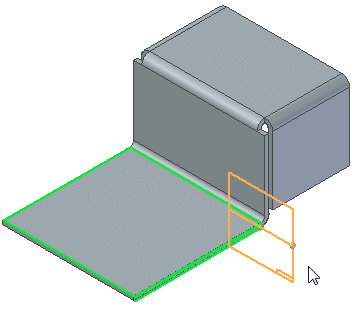

   如图所示，将光标定位在轮廓平面右侧附近并单击。



1. 如图所示绘制轮廓。



请注意，轮廓顶部的线条的端点与零件左下边的端点相连。

如果您自己能够很容易地绘制出此轮廓，可以跳过有关绘制轮廓的逐步指导。

1. 选择主页选项卡→绘图组→直线命令 。

2. 将光标定位在零件底部水平边的左侧端点处。如果零件左侧的竖直边高亮显示，则将光标定位在这条边的底部端点处。
3. 当边高亮显示且端点关系指示符显示时单击。
4. 将光标向下移动，并键入 15 作为直线长度，按 Tab键。当显示竖直关系指示符时，单击。



直线命令应该仍然处于活动状态。

1. 绘制 10 mm 长的横线，端点与前一直线相连，如图所示。右键单击结束本次绘制。按 Esc键退出直线命令。

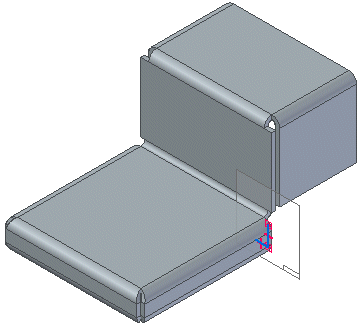

确保您的轮廓与图示相符。

竖直直线必须与竖线或横线的端点相连，构成所定义弯边的边缘。

1. 选择主页选项卡→关闭组→关闭草图命令 。

1. 在轮廓弯边命令条上，单击链选项。
2. 将选择过滤器设置为链。

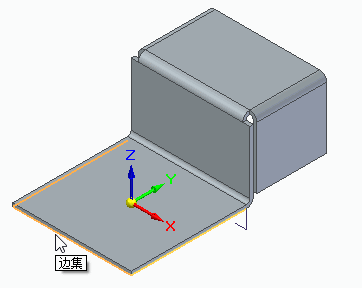

3. 选择所示的边集。请注意，轮廓弯边在选择边集时便已创建。



4. 单击接受按钮 。

可看到新弯边的角是开放的。可以设置选项将这些角封闭。

1. 单击轮廓弯边命令条上的选项按钮 。

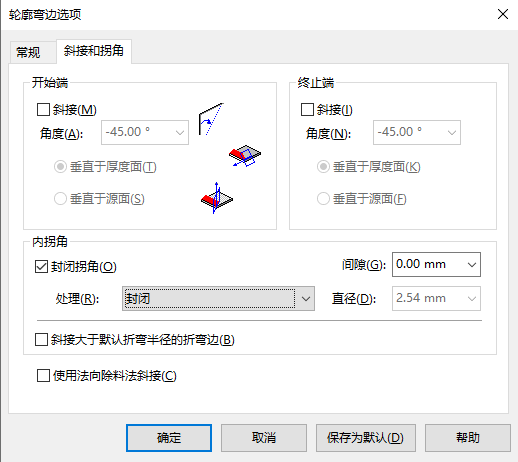

1. 要封闭轮廓弯边包拢处的各角，请在轮廓弯边选项对话框的斜接和拐角选项卡上，勾选封闭拐角选项，然后将处理选项设置为封闭。
2. 单击确定以应用各选项。

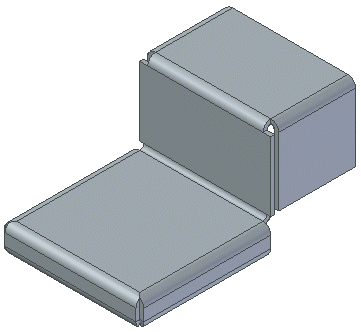

1. 单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

   您将在接下来练习中使用保存的模型。
