教程：创建另一个轮廓弯边

您将顺着零件背面的边构造另一个轮廓弯边，该弯边将在此边的两个折弯处斜接。

1. 选择特征选项卡→钣金组→轮廓弯边命令 。

1. 在命令条上的草图步骤中，设置端点处平面选项。

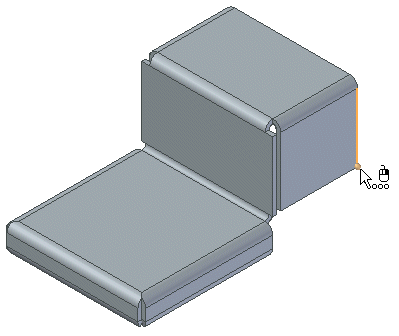

2. 如图所示，将光标定位在零件后端的底边上。



3. 定位光标，使该边的起点（显示为高亮显示的边上的加粗点）显示在零件的右侧。当该边高亮显示时，单击以选择它。

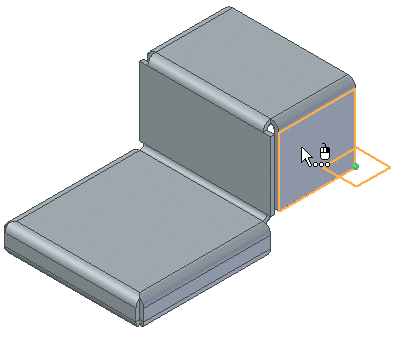

1. 要调整轮廓平面的 X 轴方向，选择图中显示的面。

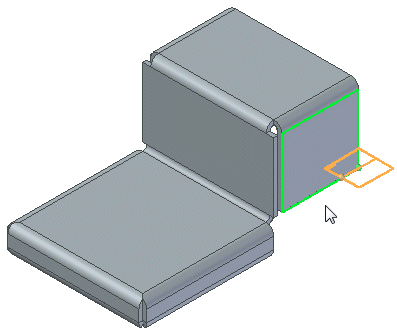

1. 如图所示，要定义左轴的原点，请将光标定位在轮廓平面左侧附近并单击。



1. 如图所示绘制轮廓。 注意，线条端点与零件的右上边的端点相连。



如果您自己能够很容易地绘制出此轮廓，可以跳过有关绘制轮廓的逐步指导。

1. 选择主页选项卡→绘图组→直线命令 。

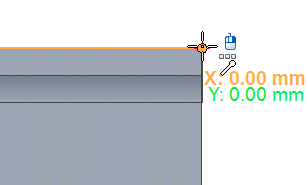

2. 将光标定位在零件顶部水平边的右端点处，如图所示。



3. 当边高亮显示且端点关系指示符显示时单击。

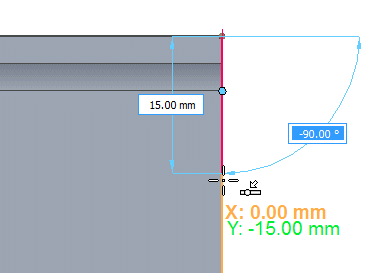

4. 键入 15 mm 作为直线长度，并将光标定位在使直线向下竖直延伸的位置，如下图所示。可看到代表零件右边的竖线将高亮显示，并且“元素上的点”关系指示符也会显示出来。由于这条线是竖直的，所以，使用“元素上的点”关系放置这条直线可获得想要的结果。



5. 按Esc键退出直线命令。

确保您的轮廓与图示相符。

竖线的端点必须与所定义弯边的水平边的端点相连。

1. 选择主页选项卡→关闭组→关闭草图命令 。

1. 在命令条上，单击链选项 。
2. 将选择过滤器设置为链。

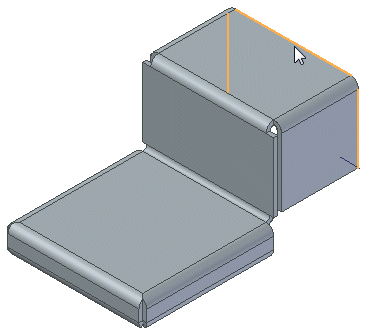

3. 选择所示的边集。



4. 单击接受按钮 。

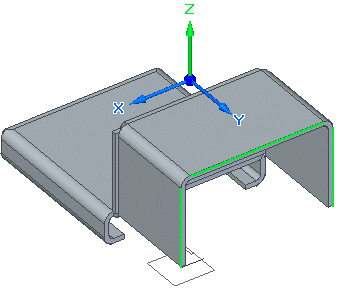

可以绕着竖直视图轴旋转视图，以便更清楚地查看各个角。

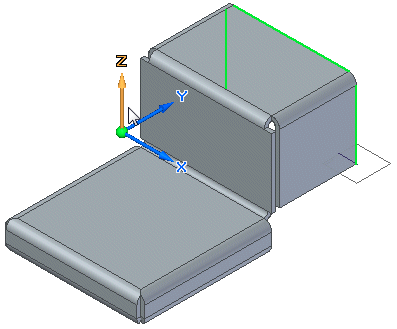

1. 在应用程序窗口右下角的状态栏中，单击旋转按钮 。
2. 将光标定位在竖直视图轴上，当其高亮显示时单击以选择它。

1. 在旋转角度字段中，键入 -100 并按Enter键。
2. 单击关闭按钮以终止旋转视图命令并返回轮廓弯边命令。

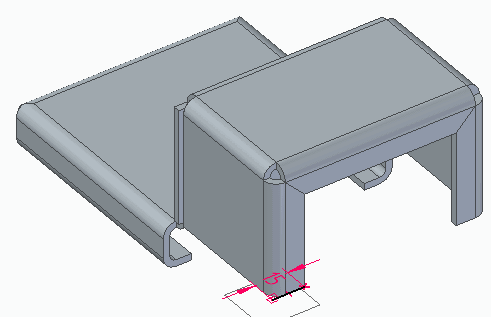

注意观察拐角的封闭方式。

1. 在轮廓弯边命令条上，单击选项按钮。

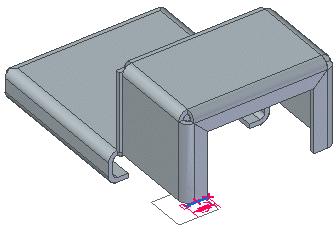

2. 在轮廓弯边选项对话框的斜接和拐角选项卡上，勾选封闭拐角选项，依次将处理设置为开放、封闭、圆形除料，并单击确认以观察显示效果。
3. 将处理设置为开放，单击确定以应用各选项。

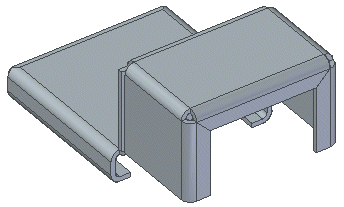

1. 单击完成按钮。

1. 在键盘上，按 CTRL+I以返回零件的正等测图。
2. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。
