教程：选择图纸视图以创建 3D 模型

1. 打开 ..\Program Files\NDS\Tiangong 2024\Training\stddb3d.dft。如果您在安装天工CAD的过程中，自定义了安装目录，需要将..\Program Files\NDS\替换成您自定义的安装目录路径。
2. 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令 。
3. 在另存为对话框中，将文件另存为新名称或另存到新位置，以使其他用户可以完成本练习。

1. 选择工具→助手→创建 3D。

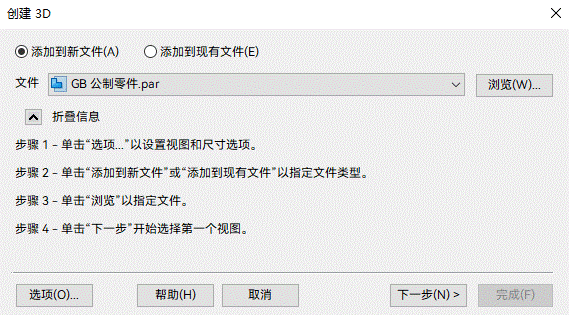

2. 在创建 3D 对话框中，确保文件选项设为GB公制零件.par。
3. 单击选项按钮。
4. 在创建 3D 选项对话框中，执行以下操作：
   1. 确认投影角度选项是否设置为第三。
      Note:

      • 本教程演示了第三角投影方法。
      • 如果您选择第一角投影，则单击第一。如果选择使用本教程的第一角投影，则零件文档中草图的方位将与教程所示方位不同。
   2. 确认是否已选中线性和径向的包括尺寸选项。
   3. 单击确定。
5. 在创建 3D对话框，单击下一步，让对话框保持打开状态。

   在对话框中定义信息后，即可选择用于创建草图的几何体。几何体可包含直线、圆弧、曲线、多义线以及由导入数据创建的直线串。

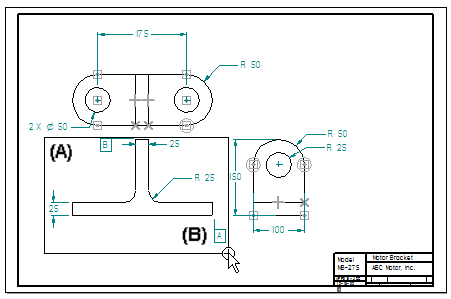

1. 将光标定位在主视图的左上方，如 (A) 所示，然后按住并将光标拖放到该视图的右下方，如 (B) 所示。

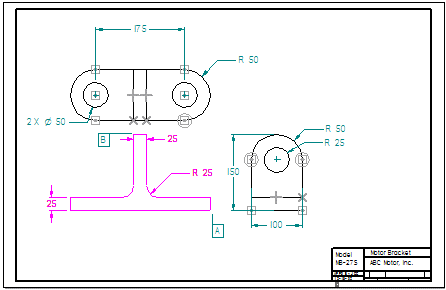

2. 图纸视图几何体将高亮显示，如下图所示。如果选择的元素与下方插图不匹配，则可以再次选择元素。



1. 在创建 3D对话框中，单击下一步。

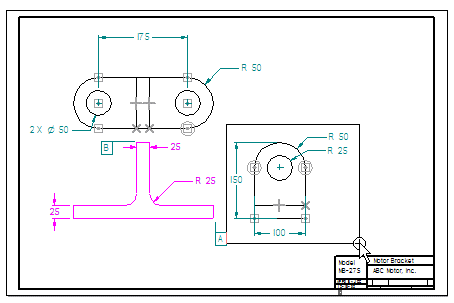

2. 将光标定位在图纸视图的左上方，如图所示，然后按住并将光标拖放到该视图的右下方。



   确保定义足够大的区域以将所有尺寸包含在此图纸视图中。

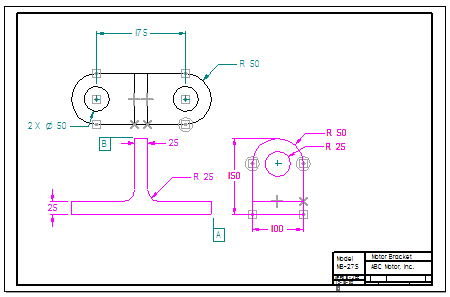

   您的图纸视图应高亮显示，如下图所示。



1. 在创建 3D 对话框中，单击下一步。

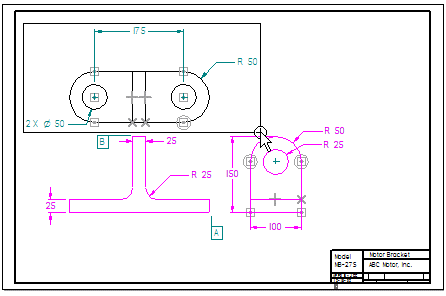

2. 将光标定位在图中所示的图纸视图的左上方，然后按住并将光标拖放到该图纸视图的右下方。

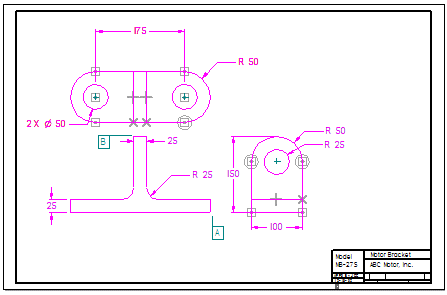

   您的图纸视图应高亮显示，如下图所示。



1. 在创建 3D 对话框中，单击完成。

   将打开新零件文档，并使用图纸视图几何体在零件文档中创建草图，如下图所示。



在接下来的章节中，将使用草图创建 3D 几何实体。
