关联工具条

关联工具条默认显示。可通过助手页（天工选项）中的选项控制关联工具条的显示和隐藏。

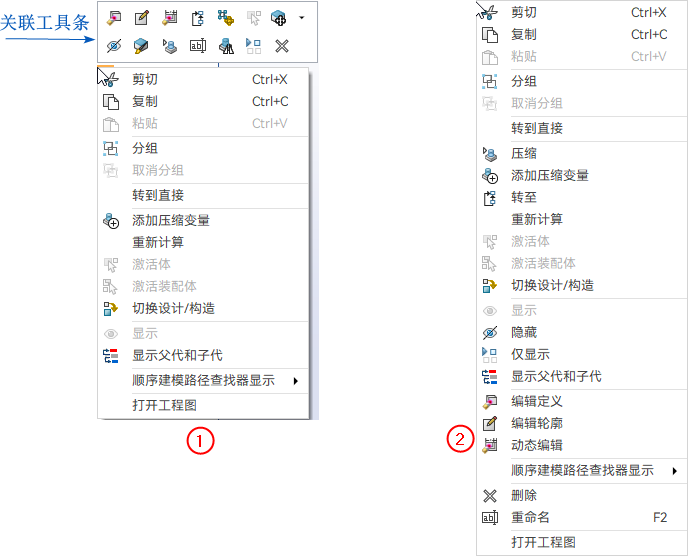

关联工具条显示和不显示的差别：

• 显示时，右键菜单中常用的命令显示在关联工具条上，如下图。
• 不显示时，右键菜单中的命令完整显示，如下图。

关联工具条中的命令取决于所选择的元素。关联工具条在以下环境可用：

• 2D草图环境：

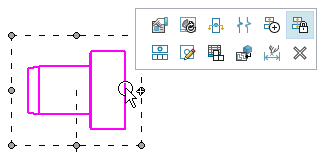

• 工程图环境：

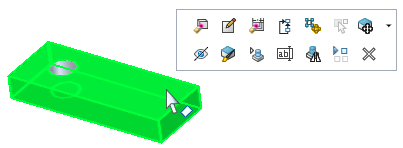

• 顺序建模零件和钣金环境：

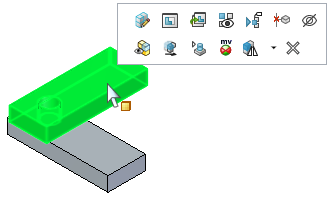

• 装配环境：



在图形窗口或路径查找器，单击以选择一个元素、按住 Ctrl 选择多个元素，或右键单击元素时，关联工具条会出现。

使用几何优先模式选择模型中的点（仅装配）、线、面时，关联工具条也会出现。选择的元素将作为关联工具条命令的输入。例如：在装配环境，选择两个零件的面，单击关联工具条上的重合命令，可以快速应用重合关系，如下图。

淡化效果可使关联工具条透明化，随着光标从关联工具条沿任意方向移开，直到完全消失。

要重新显示所选元素的关联工具条，重新选择元素或按 Ctrl + G。

如果抓住手柄并移动关联工具条或按 Ctrl + G 以重新显示关联工具条，淡入效果将被压缩。
