使用围栏或框选择
可以将光标拖动到围栏选择元素。也可以使用 Shift 和 Ctrl 键对选定的元素集添加或移除元素。
选择方法随环境而变化：
-
在零件、装配和钣金环境中，可使用选择选项对话框指定要用选择工具识别的元素类型。
-
在工程图环境中，可使用工程图、轮廓和草图选择命令条设置选择选项，如元素是否必须完全在围栏内部或外部方可选中。
在工程图环境和其他环境的顺序建模绘制草图中，可以使用定向围栏和多边形围栏有效选择几何体。
定向围栏选择
定向围栏选择意味着可以根据拖动光标的方向指定选择集包含还是排除项。
-

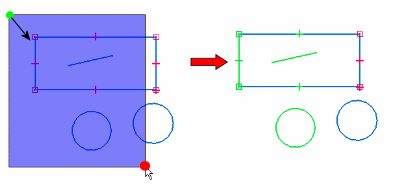

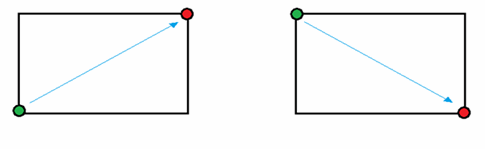

从左向右拖动，仅选择完全位于围栏内的几何元素，如下所示。
-

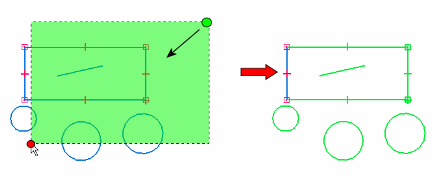

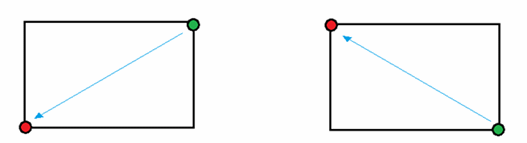

从右向左拖动，选择位于围栏内且重叠的几何元素，如下所示。
Note:
定向围栏着色的不透明度和颜色设置位于 天工 选项对话框的颜色选项卡上。
使用多边形或套索围栏进行选择
可以使用多边形/套索围栏围绕不容易通过拖动矩形框选择的元素定义一个多边形或套索形围栏。
多边形/套索围栏在 3D 环境中是选择组中的一个命令，而在草图和工程图中则是选择竖直命令条中的一个选项。
要创建多边形围栏，按住 Alt 键并单击顶点以围绕要选择的元素定义多边形的形状。 要创建套索围栏，按住 Alt 键，单击，然后拖动以定义套索围栏的形状。
有关更多信息，请参见使用多边形或套索围栏选择。
