测量距离和面积

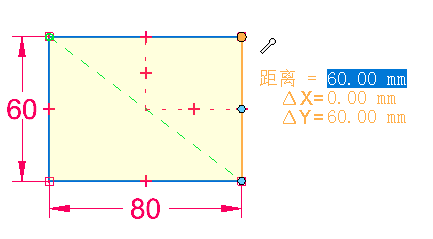

在工程图环境中，可以使用测量距离命令来测量距离。这些命令可测量直线距离或沿一系列点测量累积直线距离。选择的第一个点将确定测量的原点 (A)。之后，可选择任意关键点以查看它与原点的间距，以及沿每一主轴 (B) 的增量距离。

选定关键点可将其添加至测量点系列中。然后，可选择另一个点以查看新的直线距离和增量 (C)，或查看最后两个点的间距以及从原点到最后一个点的累计距离 (D)。使用右键单击可重置命令。

在零件、钣金和装配环境中，测量距离命令用于测量直线距离。选择的第一个点将确定测量的原点 (A)。之后，可选择任一关键点 (B) 以显示测量距离对话框，该对话框将显示关键点选择类型、真实距离、表观屏幕视图距离和沿每条主轴的距离增量。

在零件、钣金和装配环境中，测量角度命令用于测量角度。您可以在任意两个面之间或任意三个点之间进行测量。

在零件、钣金和装配环境中，可以使用测量最短距离命令来测量任意两个元素或关键点之间的最短距离。可以使用最短距离命令条上的选择类型选项来对您想要选择的元素类型进行过滤。

在零件、钣金和装配环境中，测量法向距离命令用于测量平面元素或直线与关键点之间的垂直距离。可以使用测量法向距离命令条上的元素类型选项来对您想要选择的元素类型进行过滤。可以使用关键点选项来指定您在测量距离时要标识的关键点的类型。您可以使用坐标系选项来选择一个用户定义坐标系，以定义其中一个点。如果您使用坐标系，则返回的值将以指定的坐标系作为参照。

测量面积命令仅在工程图环境和 2D 轮廓及草图中可用，用于测量封闭边界 (A) 内的面积。通过按住 Shift 键并选择元素 (B)，还可以测量多个封闭边界内的累计面积。每次单击都会随着总面积显示上一个元素的面积。不按住 Shift 键而选择另一个元素可重置命令。

测量总长度命令测量所选的 2D 几何体集的累计长度。

除了各个距离、面积、长度和角度命令外，还可以在 2D 和 3D 环境中使用智能测量命令根据您所做选择自动进行测量：

• 选择单个 2D 元素或 3D 对象，以测量其长度、角度或半径。

• 选择两个或多个 2D 元素或 3D 对象，以测量它们之间的距离或角度。

智能测量命令的工作原理与智能尺寸命令相似，但它最终不会放置尺寸。

通过按 Ctrl+C 键，可以将高亮显示的测量值复制到剪贴板。然后，可以使用复制的值作为另一命令的输入。例如，可以将复制的值粘贴到直线命令条中以定义直线的长度。如果您想高亮显示其他值，使用 Tab 键。

在一个图纸视图中测量模型几何体或在两个图纸视图中测量模型边之间的距离时，可以选中命令条上的使用图纸视图比例复选框，以指定使用等效模型距离显示测量值。

或者，也可以通过在命令条的比例列表中选择用户定义的比例值来应用该值。

在图纸视图之间进行测量时，其视图必须为同一模型，并且视图旋转和方向也必须相同。例如，可在具有相同字体方向的局部放大图中的边和前视图中的边之间进行测量，而不是在前视图的边和侧视图的边之间进行测量。
