在计算中使用目标搜寻

目标搜寻命令将自动进行工程计算以达到特定的设计目标。它可以对与 2D 和 3D 几何元素相关的从动和驱动公式、变量以及尺寸进行操作。目标搜寻通过调整其他变量的值直到返回所需结果，来查找因变量（例如依赖于公式）的特定值。它将显示对几何元素的作用，并使用新值更新变量表。

可以使用目标搜寻查找假设问题的最佳解决方案，并用它更新：

• 控制图纸上 2D 几何元素的变量或尺寸。

• 轮廓草图上控制零件、钣金或装配模型中顺序建模体更改的变量或尺寸。

• 控制零件、钣金或装配模型中直接建模体更改的物理属性或 PMI 尺寸。

示例:

从图纸或顺序建模草图，可以：

• 在给定预期最大面积的情况下，使用目标搜寻命令和面积命令查找几何元素的合适尺寸。



  有关更多信息，请参见目标搜寻命令主题中的 2D 几何元素基本目标搜寻工作流部分。

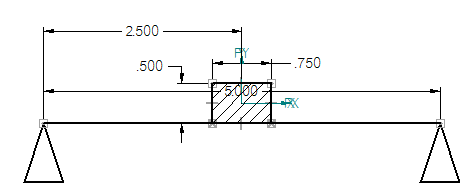

• 在给定设计中其他元素的长度、重量和尺寸的情况下，使用目标搜寻命令计算施加于某点的力。



示例:

从图形窗口中显示的装配模型、直接零件或钣金模型，可以使用目标搜寻命令：

• 查找自行车的质心以确定撑架所需的角度。

• 更改零件中切割孔的大小以降低零件重量。

  有关更多信息，请参见使用目标搜寻降低零件重量。



• 通过更改容器的大小来查找体积。



  有关更多信息，请参见使用目标搜寻查找体积。

天工 CAD 中的目标搜寻命令和 天工 CAD 仿真中的优化命令可用于解决不同类型的假设问题。

优化可精调结构分析的结果。例如，可以先解算线性静态研究，然后对几何元素进行应力、位移或安全系数优化。

优化不会针对特定值进行解算。但是您可以选择要优化的常规品质目标，例如使零件的重量最小化。您可以选择要保持的极限值，例如使应力水平保持低于屈服应力。优化处理可以调整多个变量以使重量最小化。

目标搜寻的范围更为限定。它主要用于在假设场景中根据特定值来调整设计。目标搜寻可以更改单个变量的值，直至找到相关目标变量的目标值。

系统生成变量、用户定义变量以及值都保存在变量表中。变量表定义设计中变量和尺寸之间的函数关系。使用面积命令创建面积对象时，在变量表中自动生成一组相应的变量和当前值。类似地，在草图或轮廓元素上放置驱动尺寸时，将生成尺寸变量和值。

变量表还包含与模型设计有关的所有变量、值和尺寸。这包括用于设计零件的草图、用于控制零件大小的 PMI 尺寸和与 3D 模型有关的所有物理属性。

• 添加到 2D 和 3D 几何元素的尺寸还将自动添加到变量表中。

• 添加尺寸时，您可以选择所添加尺寸的类型（驱动或从动）以决定解算的结果。

• 添加到 2D 几何元素的面积对象自动添加到变量表中。面积、周长和坐标系的所有面积对象变量均为从动变量（因变量）。

• 与模型有关的物理属性自动添加到变量表中。

• 可以直接在变量表中键入公式以引用任意对象变量和值。

使用工具选项卡→变量命令可以打开并复查变量表的内容。

通过变量表复查或编辑变量名称和值时，可能需要了解变量名称同设计中尺寸关联的情况。尤其是在编辑不熟悉的设计时，或如果几何元素和尺寸放置在许多不同的图层上，更是如此。变量表打开后，可以选择类型列中标记为Dim的单元格，然后在图形窗口中查找高亮显示的尺寸。

在设计中添加尺寸时，可将每个系统生成的变量名称改为更具逻辑性的名称。重命名变量时，变量名称必须以字母开头，且应只包含字母、数字和下划线字符。不能使用标点符号。

使用通过属性文本引用变量表的注释，可以在 2D 设计中显示变量和值。在此示例中，标注中的属性文本引用为起重机、板条箱和力计算得出的重量和力值。

可以将属性文本从变量表提取到标注注释中，方法是使用选择属性文本对话框并选择活动文档中的变量作为属性文本源。有关更多信息，请参见使用属性文本提取变量表数据。
