关于轴，你知道多少？

今天我们分享一波关于轴的干货，包括轴的定义、材料、类型及设计。

什么是轴？

轴基本上是任何机器的旋转部件，其横截面为圆形，用于将动力从一个部分传递到另一个部分或从动力产生机到动力吸收机。为传递动力，轴的一端与动力源相连，另一端与机器相连。轴可以根据需要是实心或空心的，空心轴有助于减轻重量并提供优势。

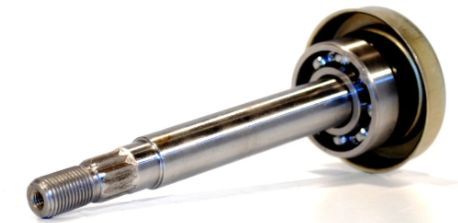

轴的一般描述

轴是机器中使用的非常重要的元件之一。它们用于支撑旋转部件，例如滑轮和齿轮，它们由位于刚性机器外壳中的轴承支撑，位于轴上的齿轮和皮带轮有助于传递运动。

许多其他旋转元件通过键安装在轴上。由于轴所支撑的构件的反作用力和动力传递产生的扭矩，它们承受弯矩和扭矩。

轴总是具有圆形横截面，可以是空心的或实心的。轴可分为曲柄轴、直线轴、铰接轴或柔性轴，但直线轴通常用于传递动力。

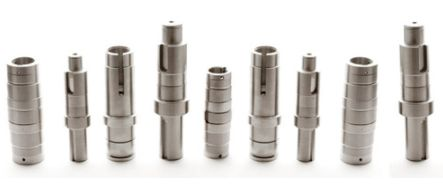

轴通常设计为陡峭的圆柱杆，因此它们在整个长度上具有不同的直径，尽管具有恒定直径的轴易于生产。

阶梯轴中的应力大小随其长度而变化。具有统一直径的轴不适合拆卸、组装、维护，并且这些轴在紧固安装在它们上的零件时会产生复杂性，特别是轴承。

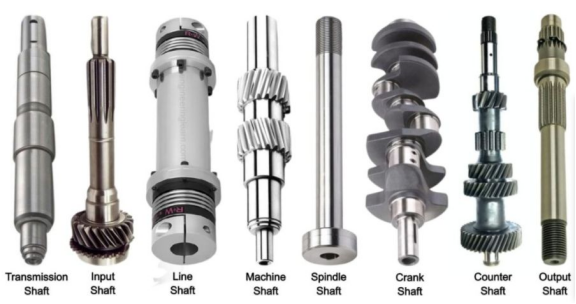

轴的类型

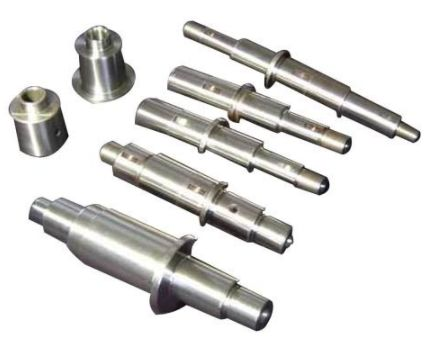

传动轴

这些轴是阶梯轴，用于在一个源之间传递动力到另一个吸收动力的机器。在轴齿轮、轮毂或皮带轮的阶梯部分上安装用于传递运动。

示例：高架轴、线轴、副轴和所有工厂的轴。

机械轴

这些轴位于组件的内部，是机器的组成部分。

示例：汽车发动机中的曲轴是机器轴。

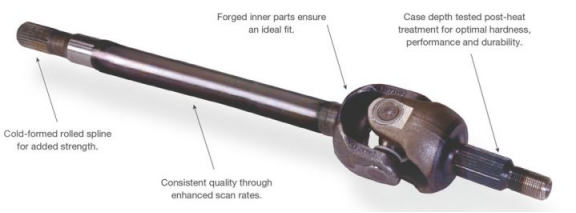

车桥轴

这些轴支撑旋转元件，例如轮子，可以安装在带有轴承的外壳中，但轴是非旋转元件。这些主要用于车辆。

示例：汽车中的车轴。

主轴

这些是机器的旋转部分，它容纳工具或工作空间。它们是用于机器的短轴。

示例：车床中的主轴。

轴用材料

通常低碳钢是用于轴的材料。如果需要高强度则使用合金钢，如镍铬、镍、铬钒钢。它们是通过热轧和冷拔和研磨形成的，通常用于常规轴的材料是50C12、50C4、45C8、40C8级的碳钢。

用于轴的材料应具有以下特性：

• 材料应具有高强度；
• 材料应具有高耐磨性；
• 材料应具有热处理特性；
• 材料应具有良好的机械性能；
• 材料必须具有低缺口敏感系数。


轴的标准尺寸

机械轴

可达25毫米，步长为0.5毫米。

传动轴

轴的标准尺寸-步长；

25毫米至60毫米-5毫米步长；

60毫米至100毫米-10毫米步长；

110毫米至140毫米-15毫米步长；

140毫米至500毫米-20毫米步长。

机器轴的标准尺寸可达25毫米，步长为5毫米。对于轴，标准长度为5m、6m和7m，但一般取1m至2m。

轴中的应力

在轴中引起的应力为：

由于扭矩传递而引起的剪切应力（由于扭转载荷引起的扭矩）；

由于作用在机械元件（如皮带轮和齿轮）上的力以及轴的自重而引起的弯曲应力，其性质为压缩或拉伸；

由弯曲和扭转载荷引起的组合应力。

设计应力最大允许剪应力为：

1. 轴为56000kN/m2，键槽留有余量。

2. 轴为42000kN/m2，不带键槽余量。

最大允许弯曲应力为：

1. 轴为112000kN/m2，键槽留有余量。

2. 轴为84000kN/m2，不带键槽余量。

轴的制造

轴采用热轧工艺制造。与热轧相比，冷轧时轴的强度更高，但冷轧会导致高残余应力，导致轴在加工时变形。锻造工艺用于制造更大直径的轴。

轧制完成后，对轴进行端部加工，轴的一端装在检查上，轴的另一端用车床的转塔支撑。为了精加工轴，刀具固定刀架，当电源打开时，卡盘开始旋转轴。

千分表用于在加工前检查轴的同心度，并根据用途进行车削、端面、切槽、锥度车削等多种操作。大批量、CNC等应用最适合最终加工过程。也可以用轴夹在刀具旋转和夹具之间的数控双端机床进行加工。

为实现同心度和圆度，旋转刀具应在中心线相对。传动轴和电机通常采用这种工艺制造。

轴传动

我们知道轴用于动力传输，因此用于计算动力传输的公式是：P=2πnT/ 60。其中，P是传输的功率（W）；n是每分钟转数（rpm）；T是以N·m为单位的扭矩。

用于各种应用的轴的速度：

1. 机械：100~200；

2. 木工机械：250~700；

3. 纺织业：300~800；

4. 轻型机械车间：150~300；

5. 副轴：200~600。

轴设计

轴可以根据不同的载荷考虑通过两种不同的过程进行设计：

1、以强度为基础的轴设计传动轴通常易受弯矩、扭矩、轴向拉力及其组合的影响。通常，轴承受扭转应力和弯曲应力的组合载荷。

轴承受拉应力：

拉伸应力=P/A

其中，A=（π/4）xD2，D是轴的直径，单位为mm。

轴承受弯矩：

弯曲应力=（MbxY）/ I

其中，Mb=弯矩；Y=D/2，其中D是直径；I=转动惯量 = (πxD4)/64

轴承受扭矩：

扭转应力=MtxR/J

其中，Mt=扭转力矩；R=D/2，其中D是直径；J=极惯性矩=（πxD4）/32

2、以刚性为基础的轴设计

如果轴不会扭曲太多，则传动轴在扭转刚度的基础上被称为刚性。

{Mt/J} = {（Gxθ）/ L}

其中，Mt=以N为单位的扭矩mm；J=极惯性矩=(πxD4)/32；D=轴的直径（mm）；θ=扭转角；G=刚度模量N/mm2。

轴的优缺点

轴的优点

• 它们不太可能卡住；
• 与链条系统相比，它们需要更少的维护；
• 它们具有很高的抗扭强度；
• 它们具有很高的极惯性矩值；
• 它们非常坚固，不太可能发生故障；
• 空心轴的内部形状是空心的，因此它们需要的材料较少；
• 对于相同的扭矩传递值，空心轴与实心轴相比重量轻；
• 它们具有很高的回转半径。


轴的缺点

• 由于松耦合，它们有功率损耗；
• 它们在旋转时发生振动；
• 它们会产生持续的噪音；
• 制造和维护成本较高；
• 制造难度大；
• 改变轴的速度并不容易；
• 由于机械问题，停机时间较长；
• 高架轴的油滴；
• 使用弹性联轴器（如板簧联轴器）会导致轴之间的速度损失；
• 如果轴发生故障，则需要花费大量时间进行维修。
