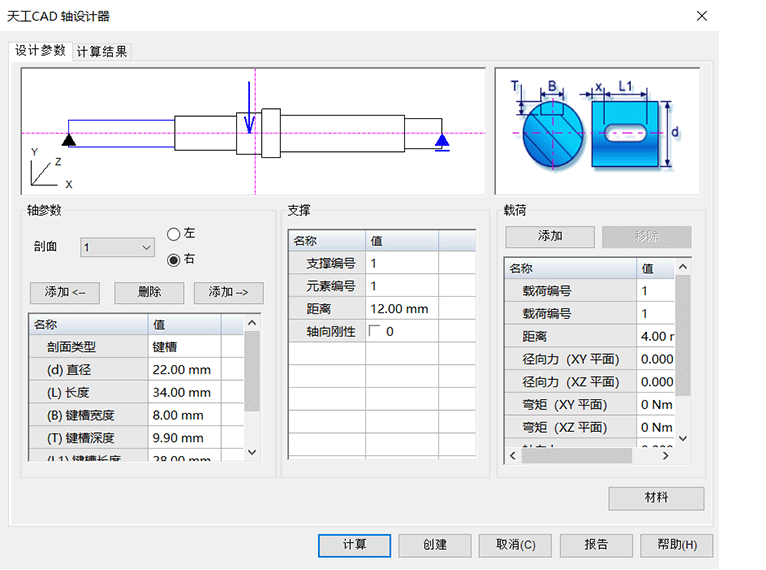

设计参数选项卡

设计参数选项卡提供了一些选项可用于输入设计轴所需的详细信息。此选项卡包含 6 个区域。

图形区域 1

此区域包含轴布局的图形化表示。此区域给出的信息是关于当前信息中的截面数量、力的数量和支撑数量。

图形区域 2

此区域包含剖面类型的图形化表示，以及定义剖面大小和形状的参数。

轴参数

使用此区域可添加和删除轴布局的剖面。使用此区域中提供的选项，可定义每个剖面的参数，如直径和长度。

支撑

使用此区域可编辑轴上支撑的位置。

载荷

使用此区域可定义力的数量、每个力的各个分量和它们在轴上的位置。

材料

使用材料按钮可选择轴的材料。
